Душевая система CHIEZZA Eliavita: монтаж от подводок до верхнего душа
Eliavita собирается наружным монтажом: смеситель садится на две подводки с межосевым 150 мм, к нему крепится стойка с верхним душем, ручным душем и гибким шлангом. Ниже — вся последовательность: разметка осей, посадка корпуса, сборка стойки и уход за поверхностями.
150 мм
межосевое расстояние подводок
900–1000 мм
высота смесителя от пола
Ø250 мм
диаметр верхнего душа
0,05–1,0 МПа
рабочее давление воды
Размеры и рабочие параметры
- Присоединение к водопроводу
- 2 × G 1/2, посадочные Ø60 мм
- Межосевое расстояние подводок
- 150 мм
- Высота смесителя от пола
- 900–1000 мм
- Диапазон регулировки стойки
- 875–1175 мм
- Вылет верхнего душа от стены
- 360 мм
- Диаметр верхнего душа
- Ø250 мм
- Длина излива
- 121 мм
- Давление воды
- 0,05–1,0 МПа
- Температура воды
- от 4 до 90 °C
Оси подводок и высоту установки фиксируют до облицовки: после плитки изменить разметку нельзя.
Перед монтажом
Стойка с верхним душем — наружная часть системы: она собирается на готовую стену, но подводки и их оси размечаются заранее. Горячая линия подключается слева, холодная справа, если смотреть из рабочего положения: перепутанные линии необратимо выводят картридж из строя.
Что подготовить до монтажа
- Две подводки с межосевым 150 мм и посадочными Ø60 мм
- Горячая линия слева, холодная справа, обе продуты от загрязнений
- Запорный клапан воды, чтобы отключить подачу на время работ
- Спиртовой уровень и крепёж под материал стены
Проверки перед сборкой
- Оси подводок выставлены на 150 мм, посадочные плоскости в одной вертикали
- Высота смесителя от пола — 900–1000 мм под фактический рост пользователей
- Давление в линии в диапазоне 0,05–1,0 МПа, температура воды не выше 90 °C
- Соединения затянуты и проверены под давлением до сборки стойки
Монтаж по шагам
Шаг 1. Подводки и посадка смесителя
Смеситель садится на две подводки с межосевым 150 мм: горячая линия слева, холодная справа. Сторону подключения проверяют до затяжки соединений — перепутанные линии необратимо повреждают картридж, и по гарантии такой монтаж не покрывается.

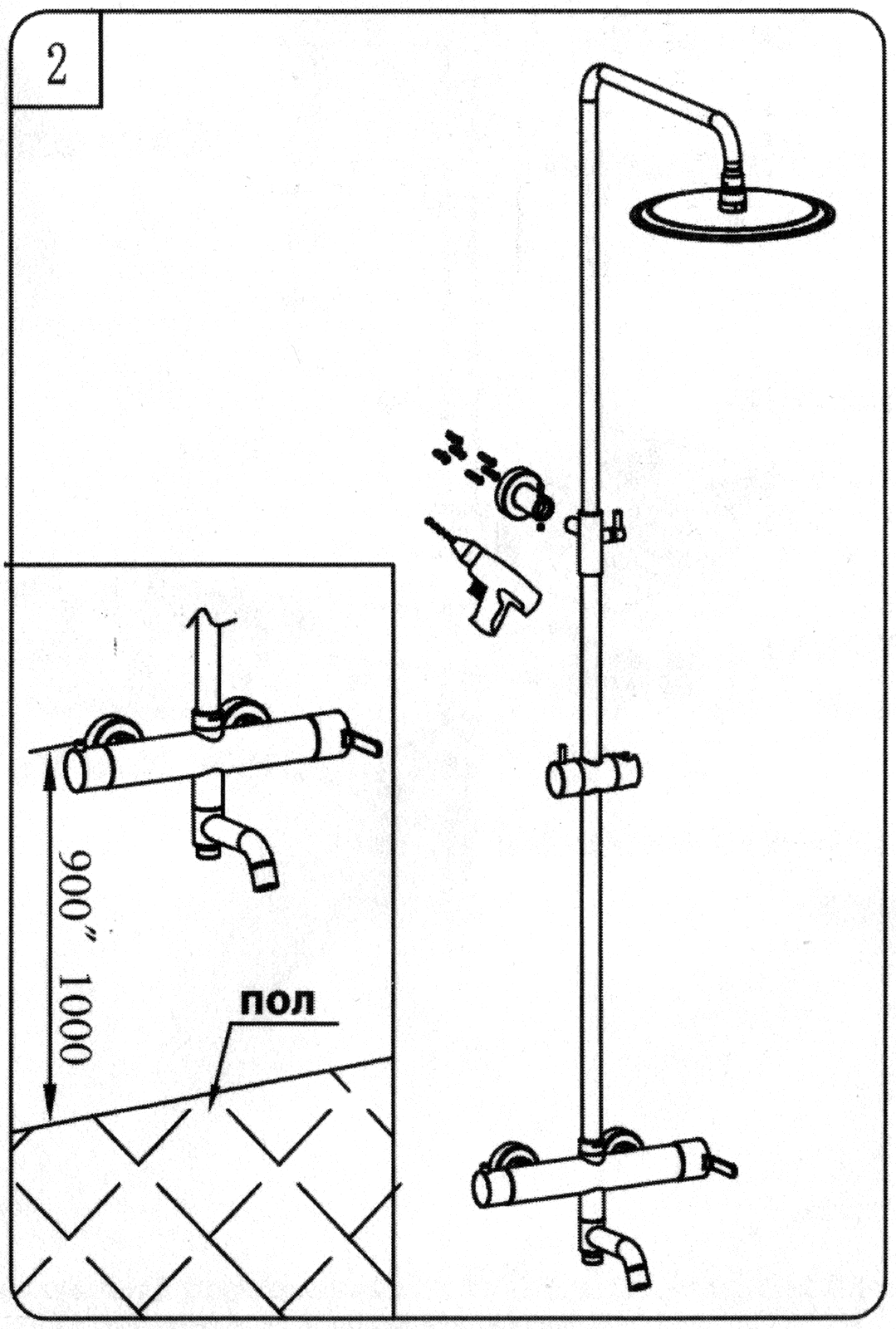

Шаг 2. Стойка и высота установки
Стойка крепится к стене по разметке, смеситель выставляется на высоте 900–1000 мм от пола. Верхний кронштейн и нижний узел должны стоять на одной вертикали: перекос стойки после затяжки крепежа уже не выправить.

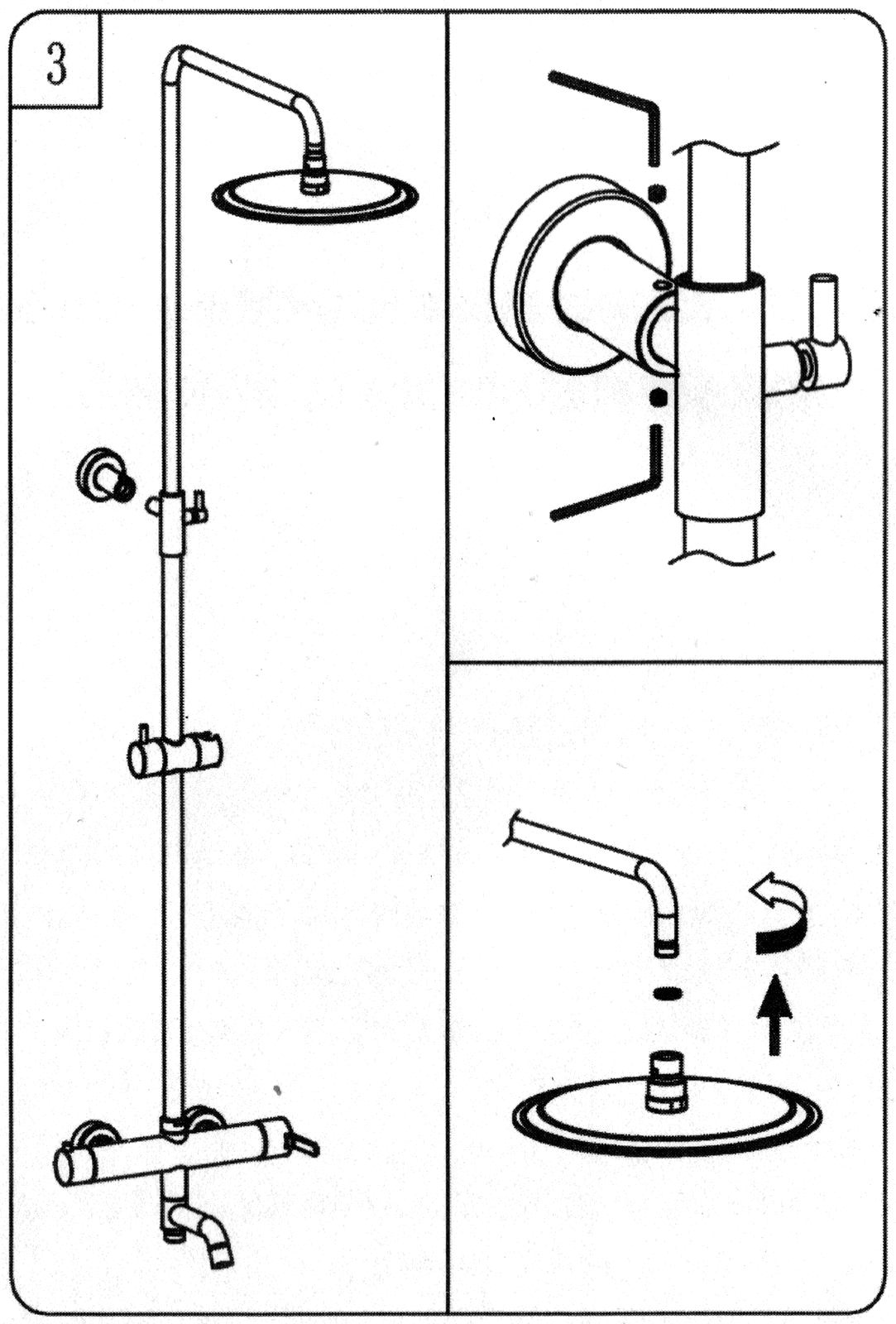

Шаг 3. Верхний душ и кронштейн
Верхний душ выносится от стены на 360 мм и соединяется с выходом стойки. Прокладка ставится на сухое посадочное место, резьба затягивается равномерно — перекос прокладки даёт капель после закрытия воды.

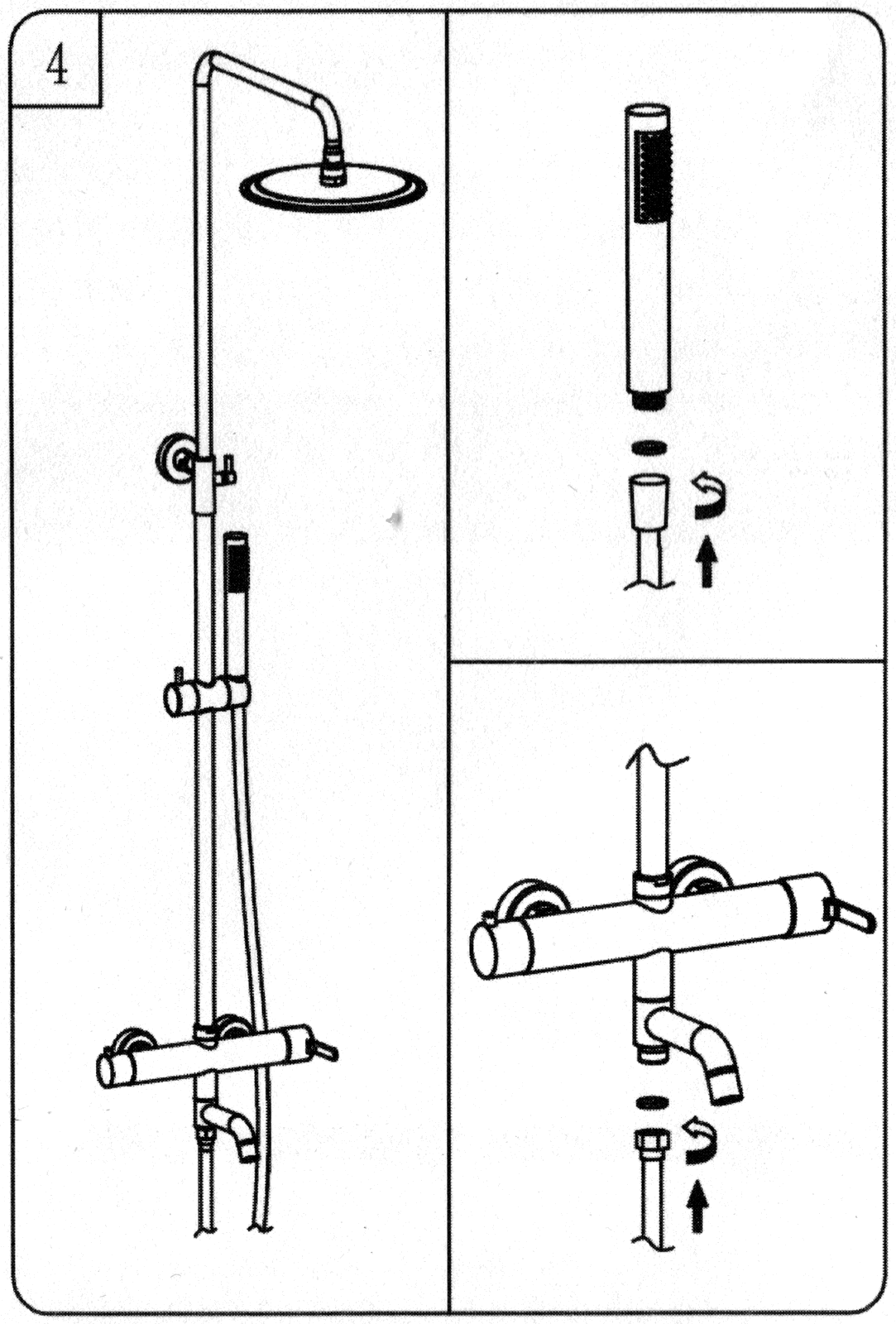

Шаг 4. Ручной душ, шланг и излив
Держатель ручного душа фиксируется на штанге, гибкий шланг подключается к смесителю, излив выводится в ванну. После сборки систему прогоняют во всех режимах переключения и проверяют каждое соединение на течь.

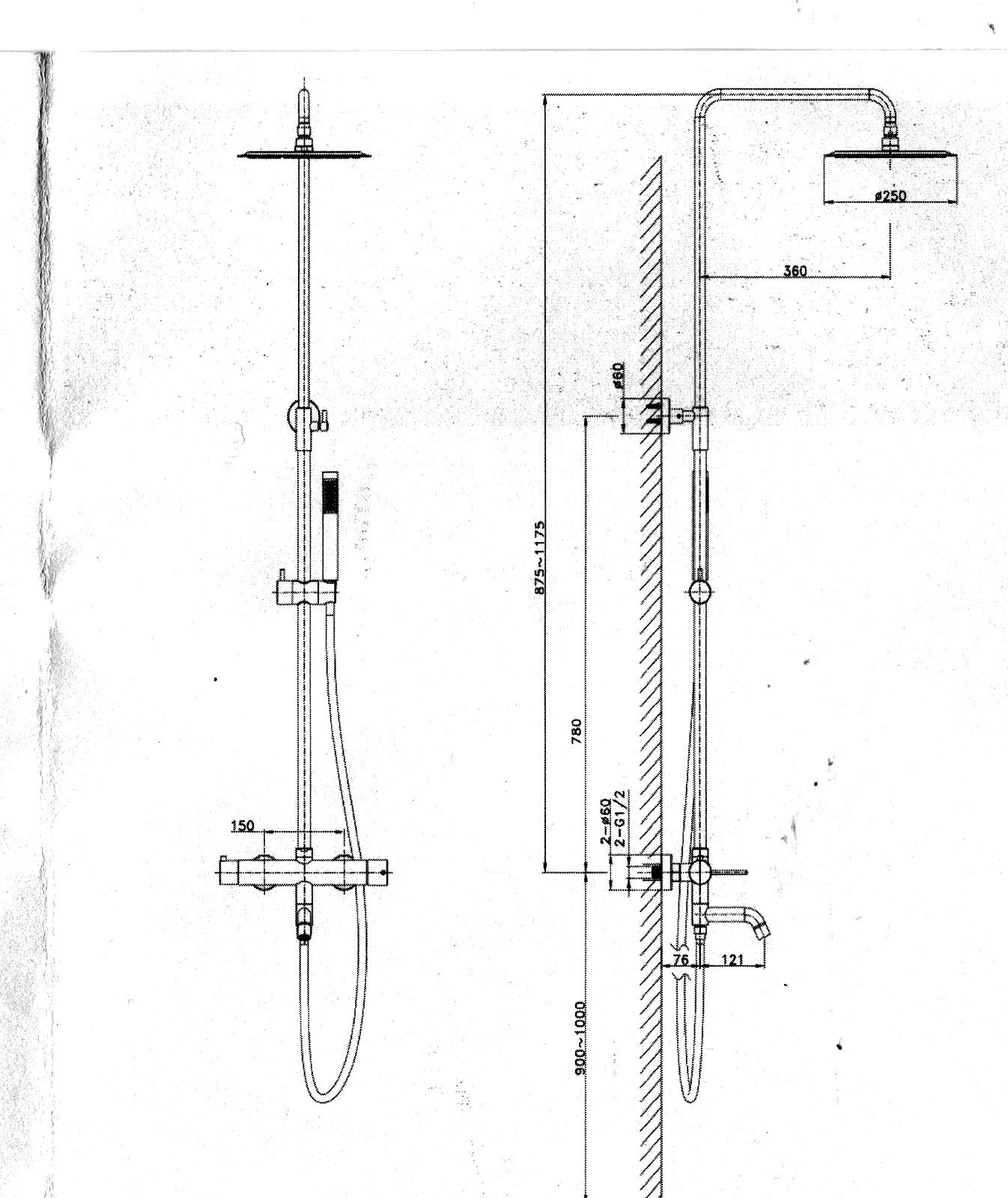

Шаг 5. Размеры для монтажа
Посадочная схема фиксирует то, что после облицовки уже не изменить: межосевое 150 мм, высота смесителя 900–1000 мм от пола, вылет верхнего душа 360 мм при диаметре Ø250 мм и диапазон регулировки стойки 875–1175 мм.

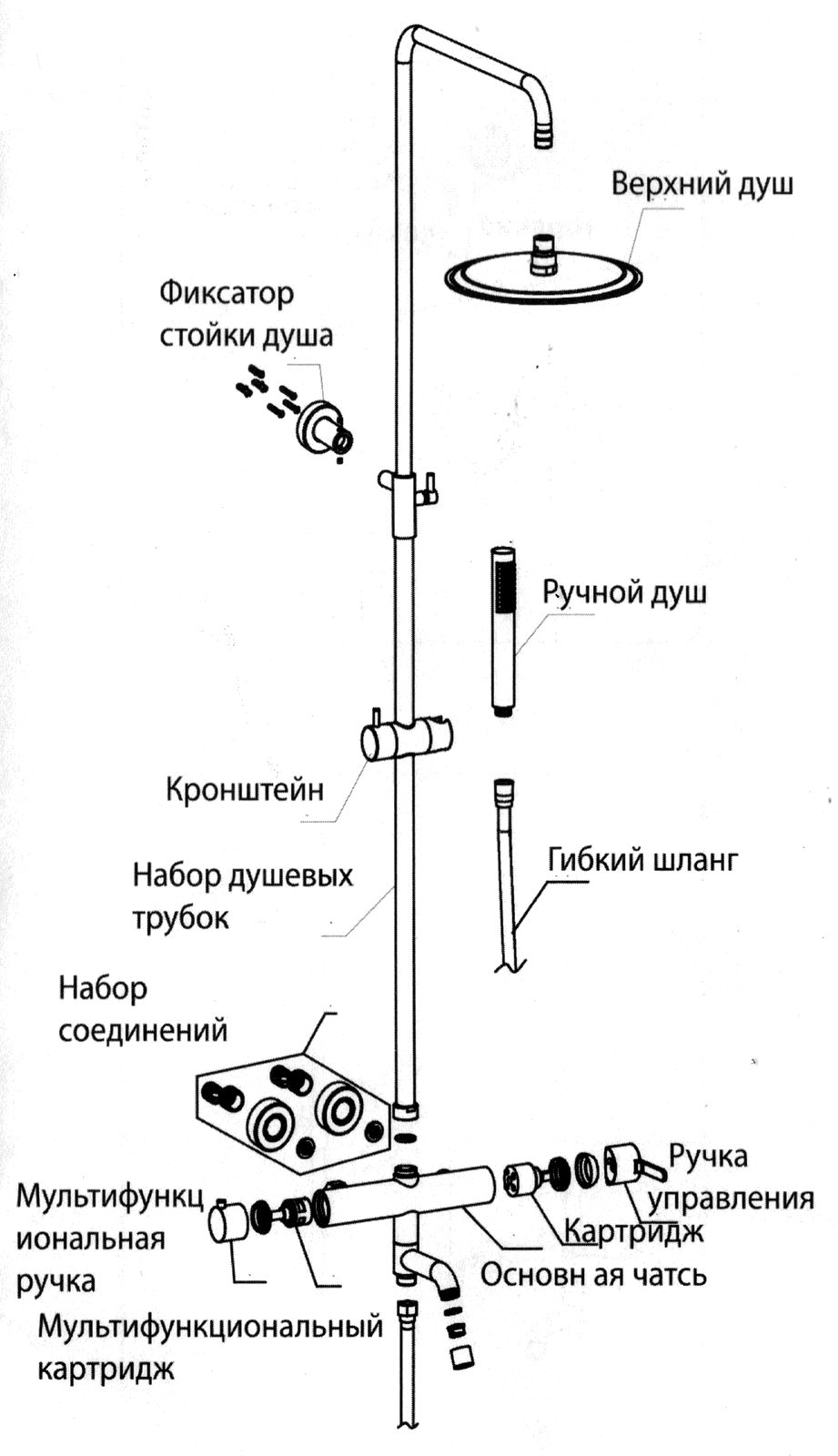

Комплектация
Состав поставки
- Верхний душ
- Фиксатор стойки душа
- Ручной душ
- Кронштейн
- Набор душевых трубок
- Гибкий шланг
- Набор соединений
- Мультифункциональная ручка
- Мультифункциональный картридж
- Ручка управления
- Картридж
- Основная часть
Проблемы и решение
Нет горячей или холодной воды
Проверьте, не засорены ли трубы и фильтры, сбалансировано ли давление в линиях и нет ли загрязнений в картридже смесителя.
Ослабло крепление стойки
Подтяните крепёж кронштейнов по разметке, не снимая смеситель с подводок: люфт стойки даёт перекос и капель по разъёмным соединениям.
Течь по разъёмному соединению
Завинтите соединение заново и проверьте герметичность под давлением. Самостоятельная разборка основного корпуса смесителя не предусмотрена.
Уход за изделием
Поверхности системы промывают водой с мылом или специальным средством для хромирования и вытирают насухо мягкой тканью.
- Налёт удаляйте водой с мылом или специальными средствами для хромирования, затем тщательно промойте и вытрите насухо
- Избегайте кислых моющих средств, жёстких губок и стальной ваты — они повреждают хромированные детали
- Пластиковые и резиновые детали чистите так же тщательно, но без растворителей и средств на спиртовой основе
- Аэратор и насадки чистите регулярно, чтобы предотвратить засорение; в зонах с жёсткой водой — чаще
- На зиму в неотапливаемом помещении закрывайте клапан подачи воды и сливайте остаток из подводящей трубы
Термостатическая версия
Душевая система CHIEZZA Eliavita с термостатом

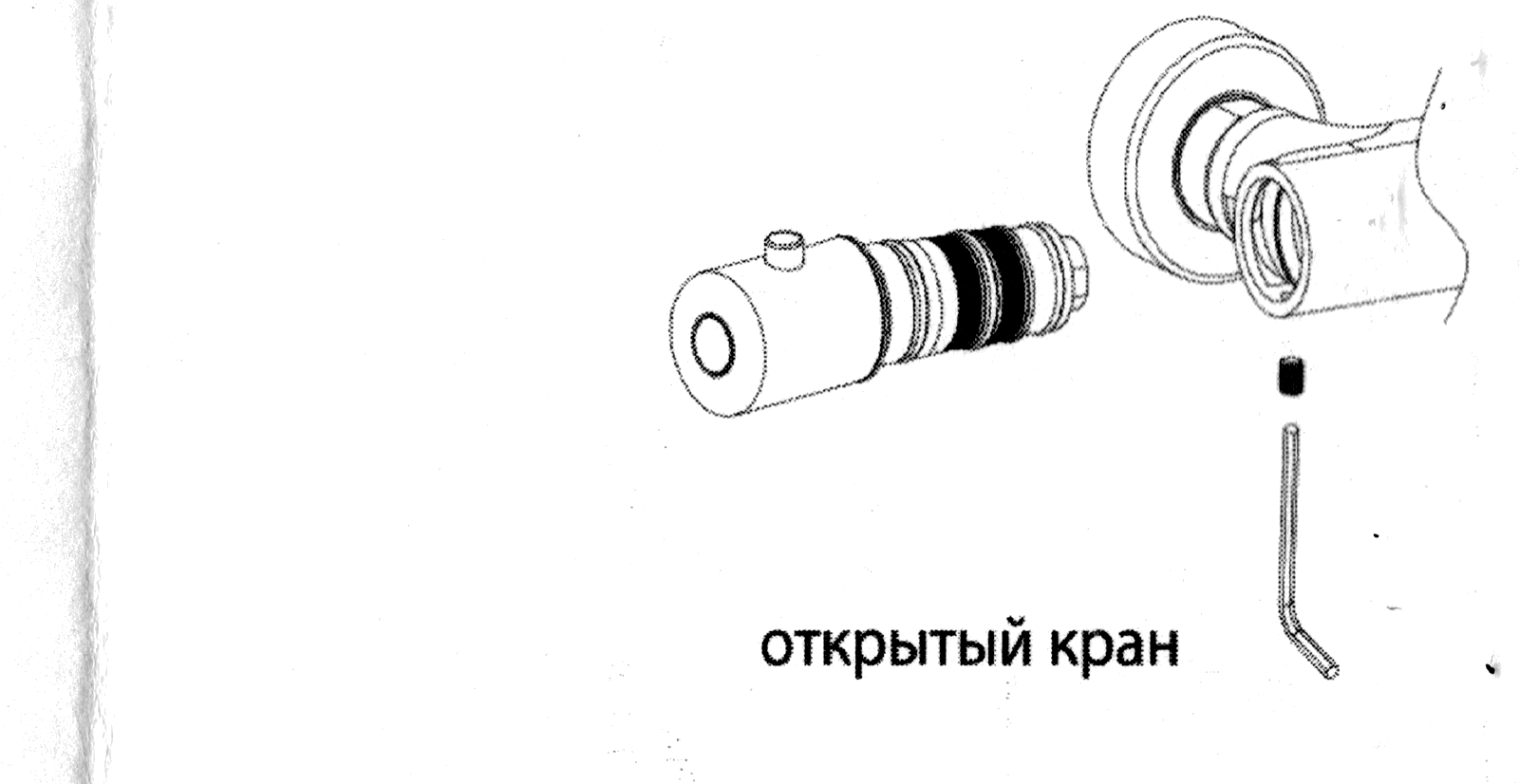

Если нужна стабильная температура, у Eliavita есть термостатическая версия: та же стойка с верхним душем, но с термостатом и предохранительным упором 38 °C, который снимается кнопкой на ручке.
Частые вопросы
Подходит ли эта схема всем цветовым вариантам Eliavita?
Да. Хром, чёрный и золотой варианты системы собираются одинаково: разметка подводок, высота установки и порядок сборки стойки между цветами не отличаются.
Что будет, если подключить горячую воду справа?
Подача горячей воды — строго слева, холодной — справа, если смотреть из рабочего положения. Несоблюдение стороны подключения производитель относит к нарушениям условий монтажа и предупреждает о необратимом повреждении картриджа.
На какой высоте от пола ставить смеситель?
Рабочая высота — 900–1000 мм от пола: в этом диапазоне стойка с верхним душем и держателем ручного душа остаётся в удобной зоне. Высоту фиксируют до сверления стены, вместе с осями подводок.
Можно ли мыть систему средствами с кислотой?
Нет. Кислые моющие средства, жёсткие губки и стальная вата повреждают хромированные детали. Используйте воду с мылом или средство для хромирования, а после промывки вытирайте поверхность насухо.
Что делать при засорении аэратора?
Аэратор и насадки чистят регулярно, чтобы предотвратить засорение; в зонах с жёсткой водой — чаще обычного. Ослабевшая струя из лейки или излива обычно означает именно загрязнение насадки.
