Как установить инсталляцию CHIEZZA
Заводская схема «Система инсталляции» из коробки, разобранная по шагам: разметка стены, крепление рамы, выпуск и подводка, механизмы бачка и допуски под облицовку. Номера на фрагментах — печатные, как в оригинале.
11
шагов — от разметки стены до допусков под плитку
1120 мм
между верхним и нижним рядами крепежа
490 мм
между верхними точками крепления
20–60 мм
толщина облицовки от плоскости рамы
Перед монтажом
Монтаж инсталляции идёт до облицовки: рама выставляется в стене, подключаются канализация и вода, проверяются механизмы, и только потом стена закрывается плиткой. После облицовки открытой остаётся кнопка смыва.
Понадобится
- Перфоратор и сверло Ø10 мм — отверстия Ø10×60 мм под дюбели крепежа
- Строительный уровень — вертикаль рамы (деталь A на схеме)
- Рулетка и карандаш — разметка по бумажному шаблону из комплекта
- Ключи — подводка воды и контргайки клапанов (в комплекте есть ключ ⑲)
Предусмотрите заранее
- Вывод канализации Ø90–100 мм и подводку воды закладывают до облицовки
- Для каркасной стены — закладные или крепление рамы к профилю из шага 2
- Свободный доступ к кнопке смыва после укладки плитки
Пошаговая установка

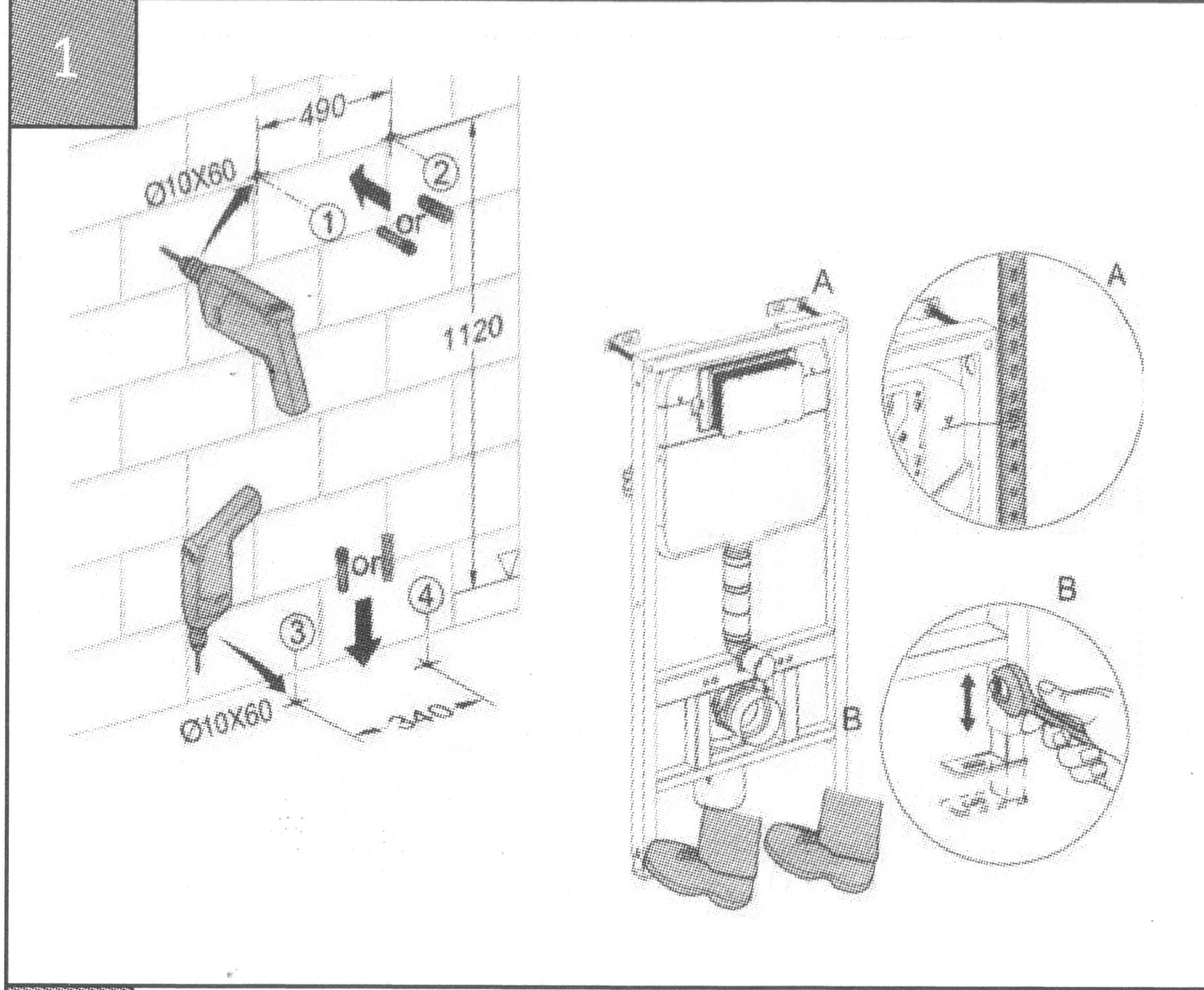

Шаг 1. Разметка стены
По бумажному шаблону из комплекта разметьте крепёж рамы: 490 мм между верхними точками, 1120 мм между верхним и нижним рядами, сверление Ø10×60 мм под дюбели. Здесь же проверьте, что вывод канализации и подводка воды попадают в патрубки рамы.

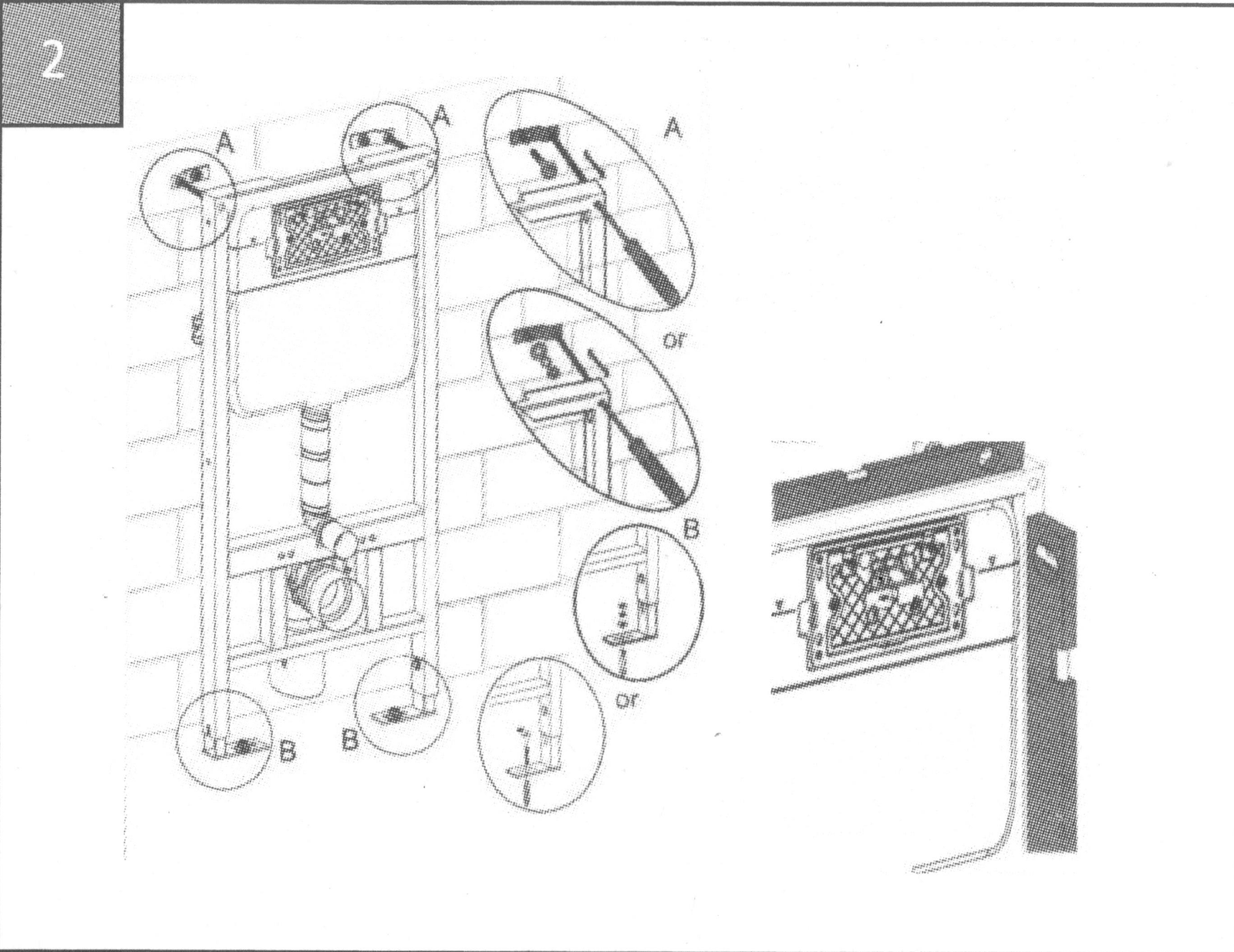

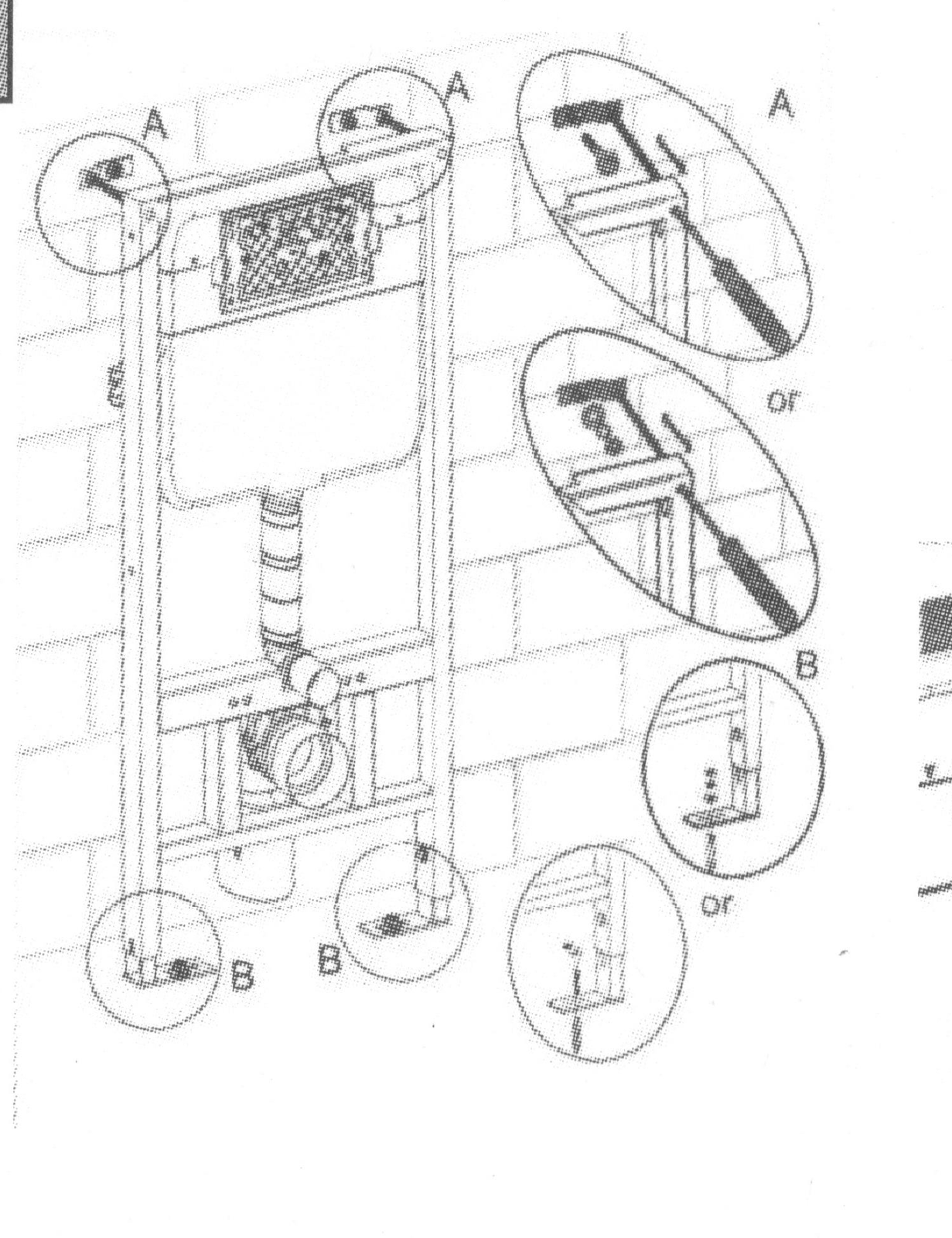

Шаг 2. Крепление рамы
Приложите раму к стене, выставьте вертикаль по уровню (деталь A) и отрегулируйте ножки по высоте (деталь B). Закрепите раму в размеченных точках: сверху — анкерами, снизу — комплектными опорами; для каркасной стены в комплекте есть крепление к профилю.

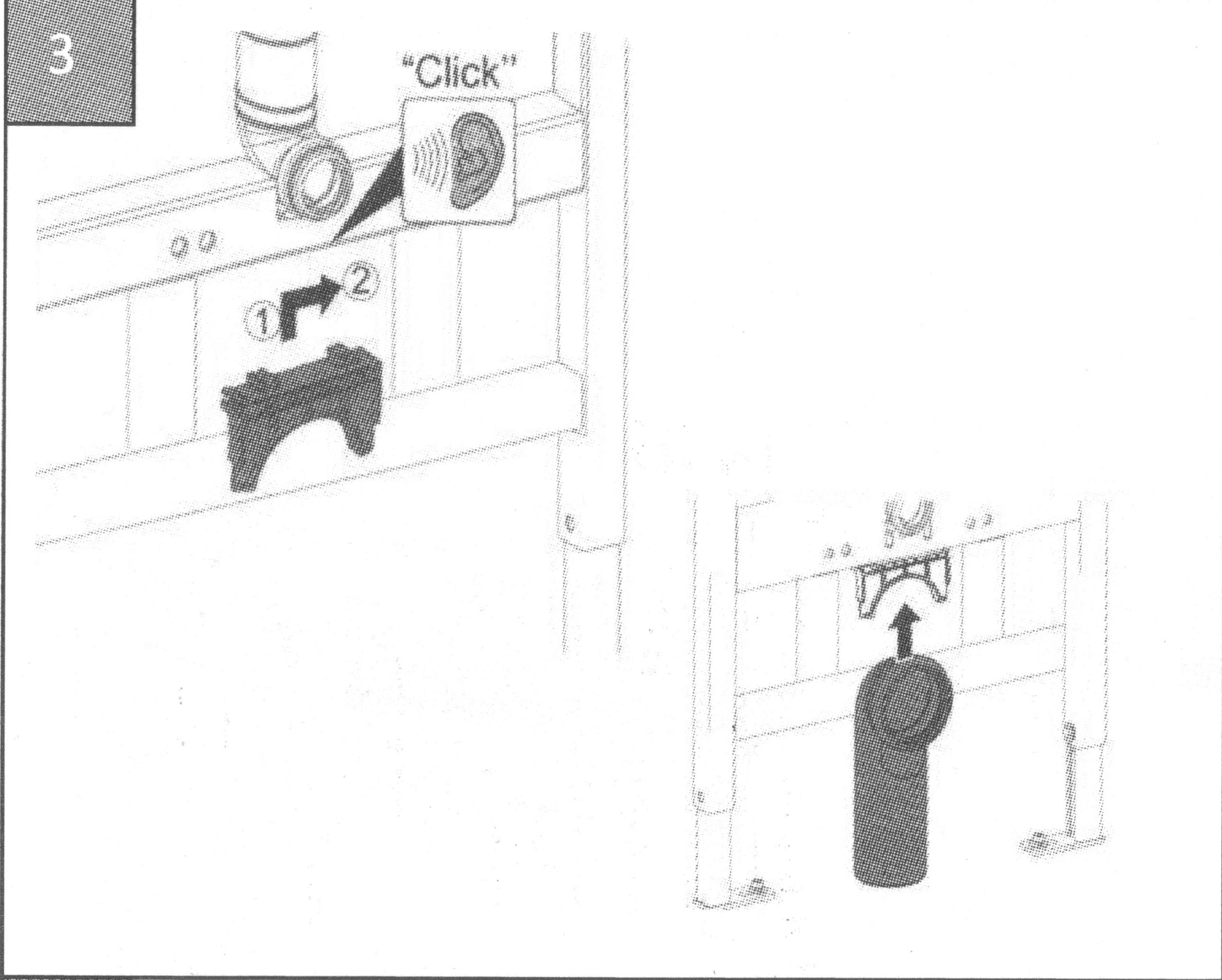

Шаг 3. Выпускной патрубок
Вставьте уплотнение и защёлкните выпускной патрубок в гнездо рамы: сначала по направлению ①, затем поворотом ② до щелчка (Click).

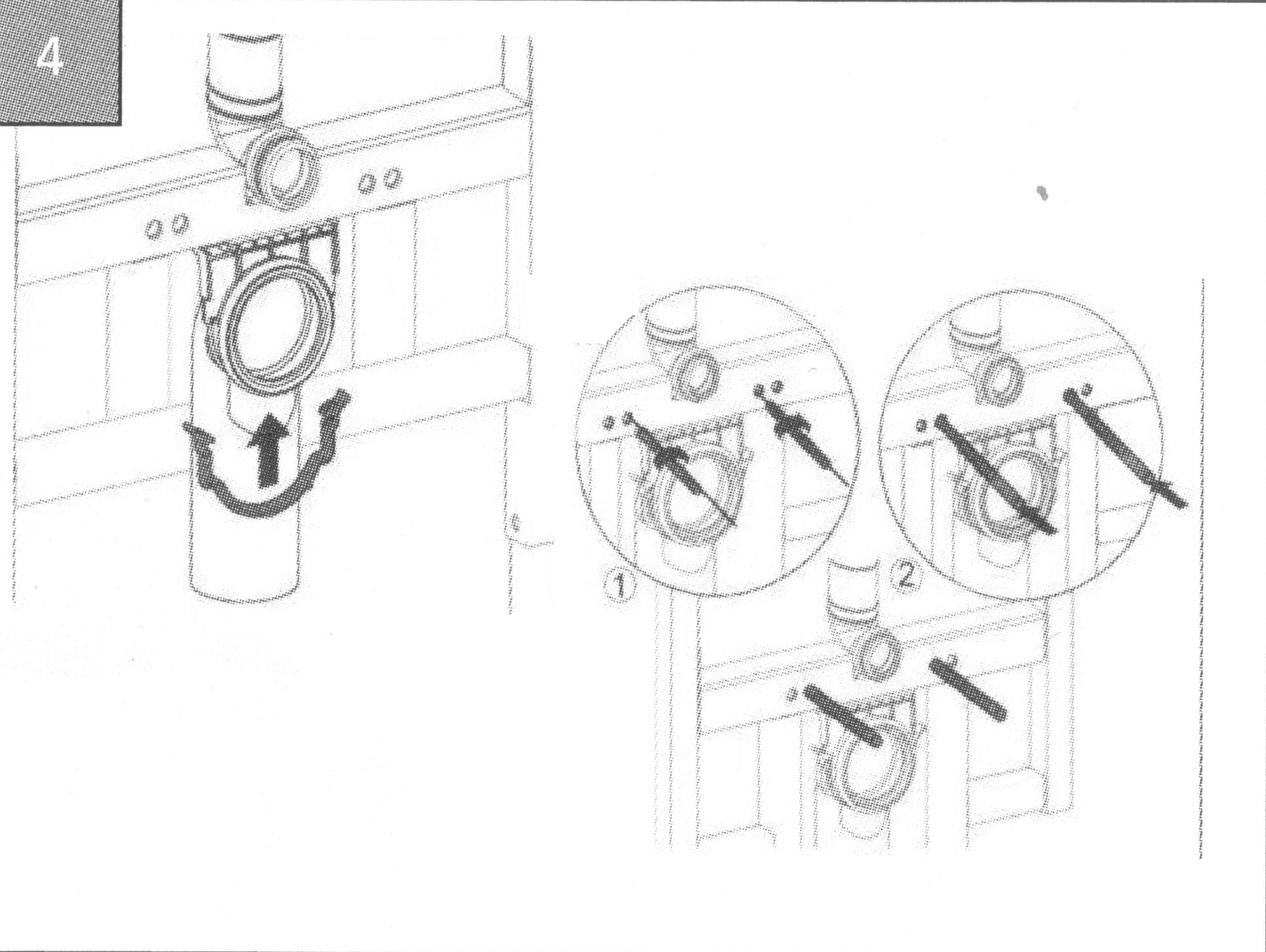

Шаг 4. Подключение канализации
Заведите канализационную трубу в выпускной патрубок и затяните обжимный хомут: соединение садится на уплотнение без перекоса. Подключение делается до облицовки.

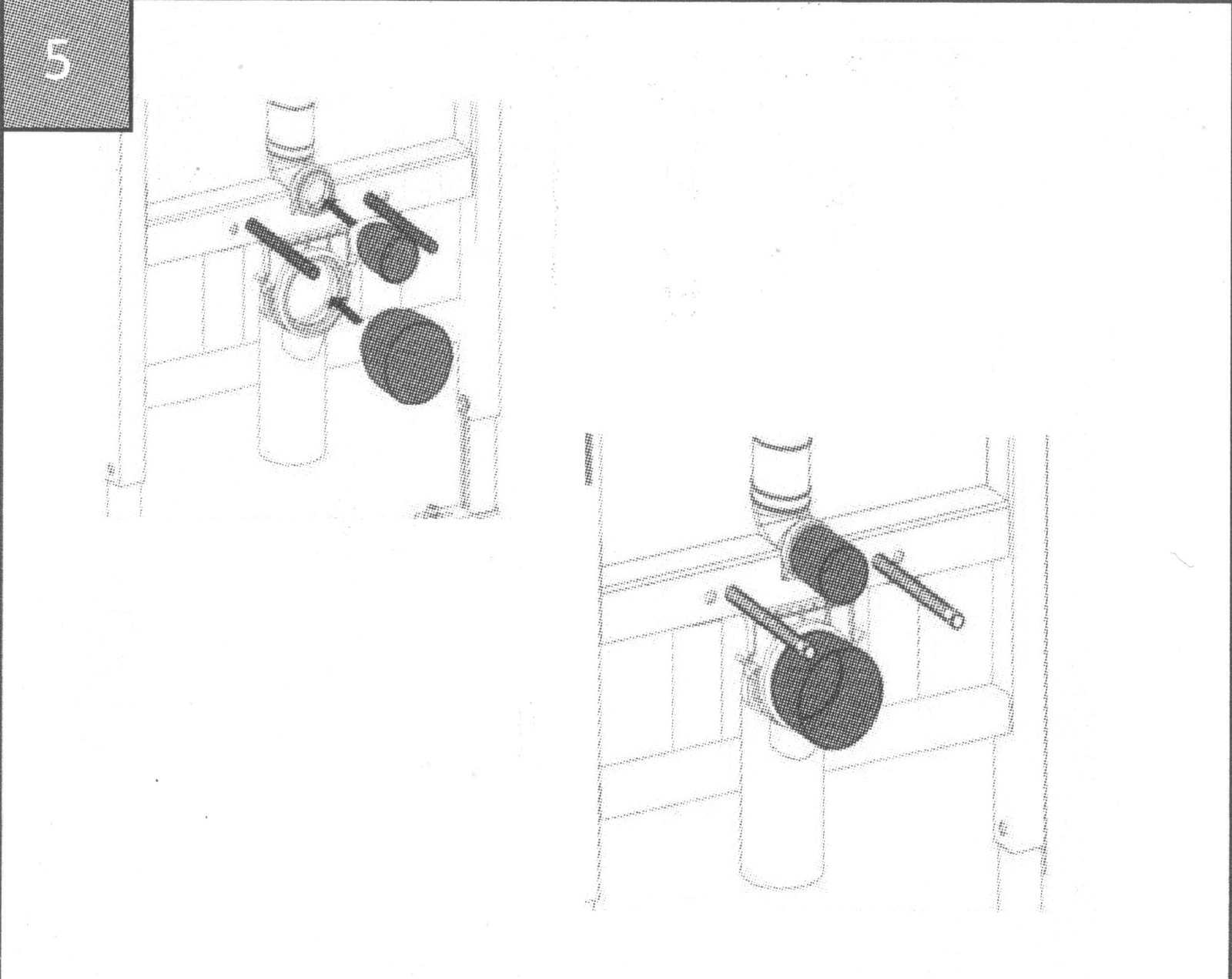

Шаг 5. Подводка воды
Подключите гибкую подводку к впускному патрубку: две прокладки, затяжка ключом без перетяжки. После подачи воды проверьте стыки и соединения бачка на протечки.

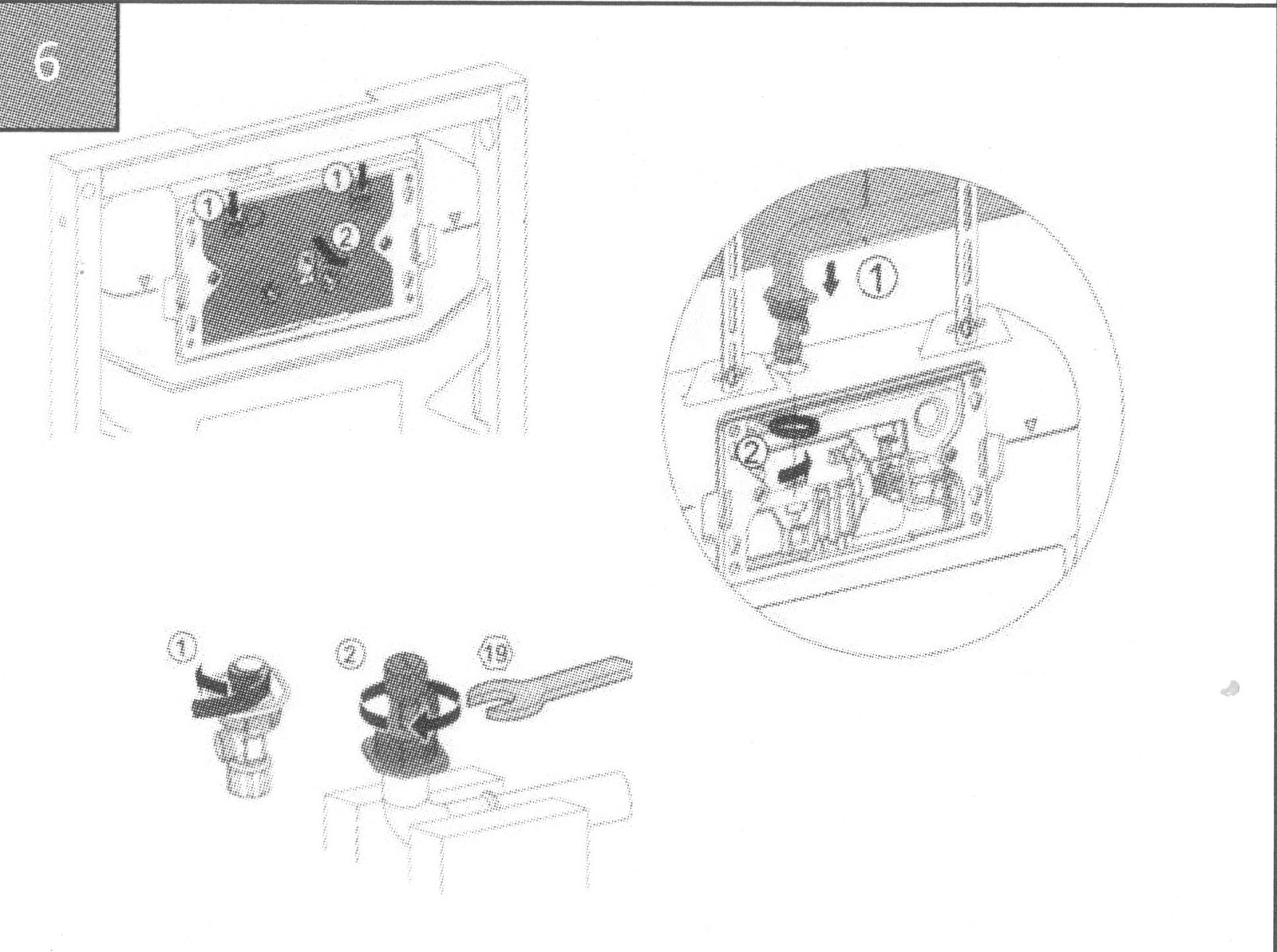

Шаг 6. Впускной клапан бачка
Установите наполнительный клапан в корпус бачка: уплотнение, контргайка снизу, затяжка ключом из комплекта (⑲). Отрегулируйте уровень набора воды по риске на клапане.

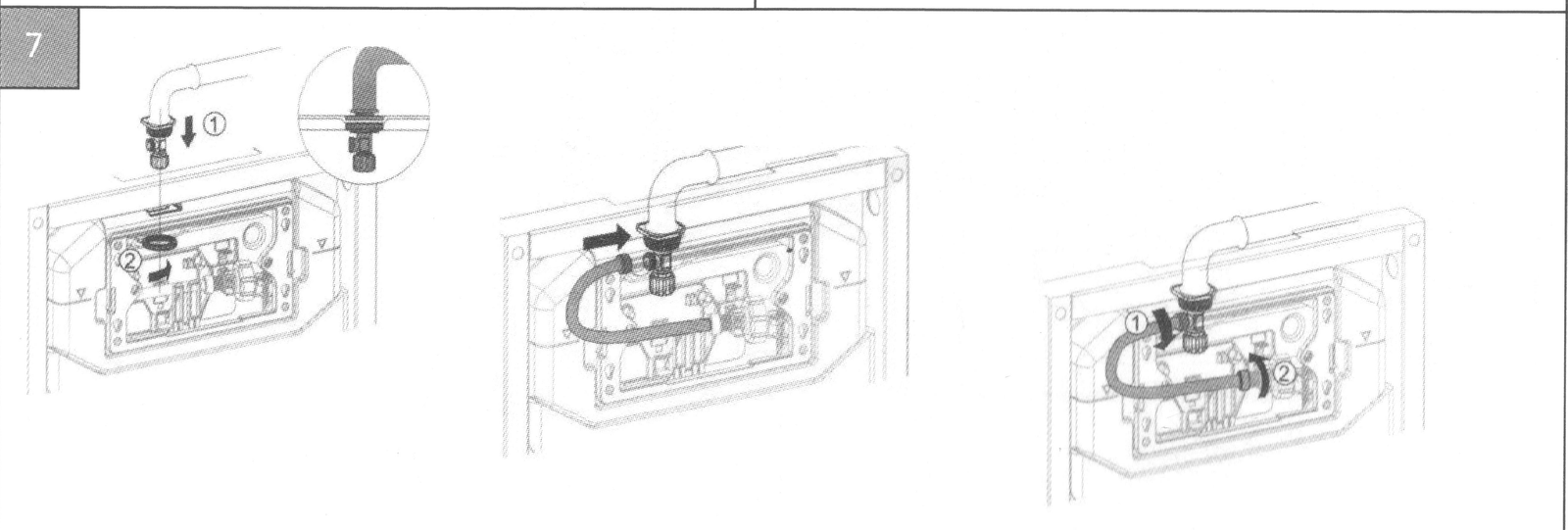

Шаг 7. Заливной шланг
Соедините заливной шланг впускного клапана со сливным механизмом: трубка садится на уплотнительное кольцо. Убедитесь, что шланг не перекручен и не зажат стенками бачка.

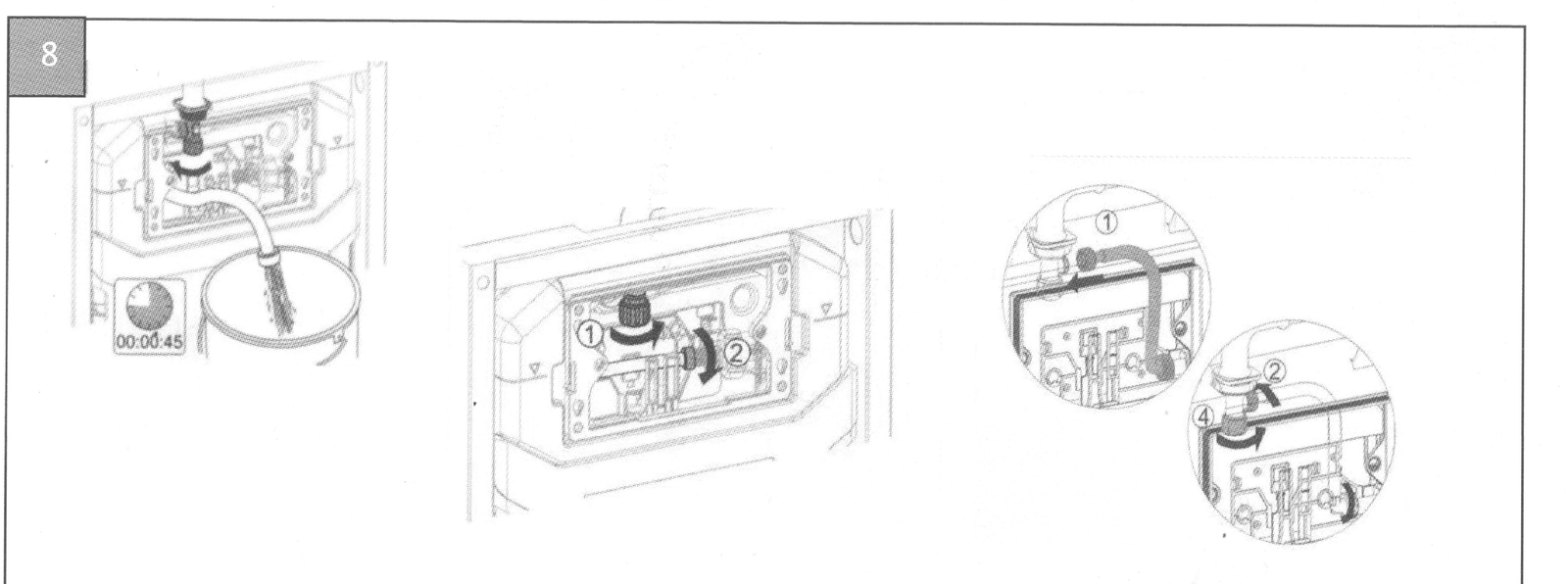

Шаг 8. Сливной клапан
Посадите прокладку на стакан сливного клапана, вставьте его в гнездо бачка и поверните до фиксации. Проверьте смыв: клапан должен открываться и закрываться без заеданий.

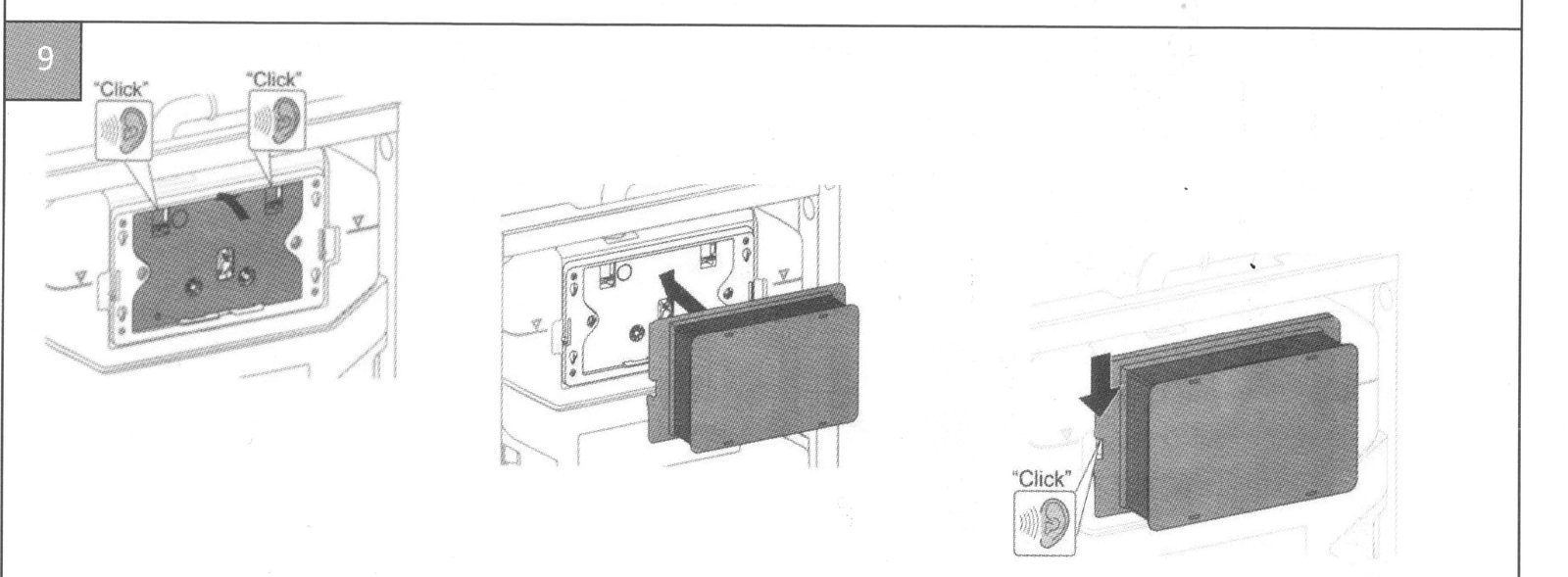

Шаг 9. Защитная панель
Закройте раму защитной панелью-шаблоном: она фиксируется защёлками (Click) и защищает бачок и механизмы при облицовке. Отверстие под кнопку смыва режется по этой же панели.

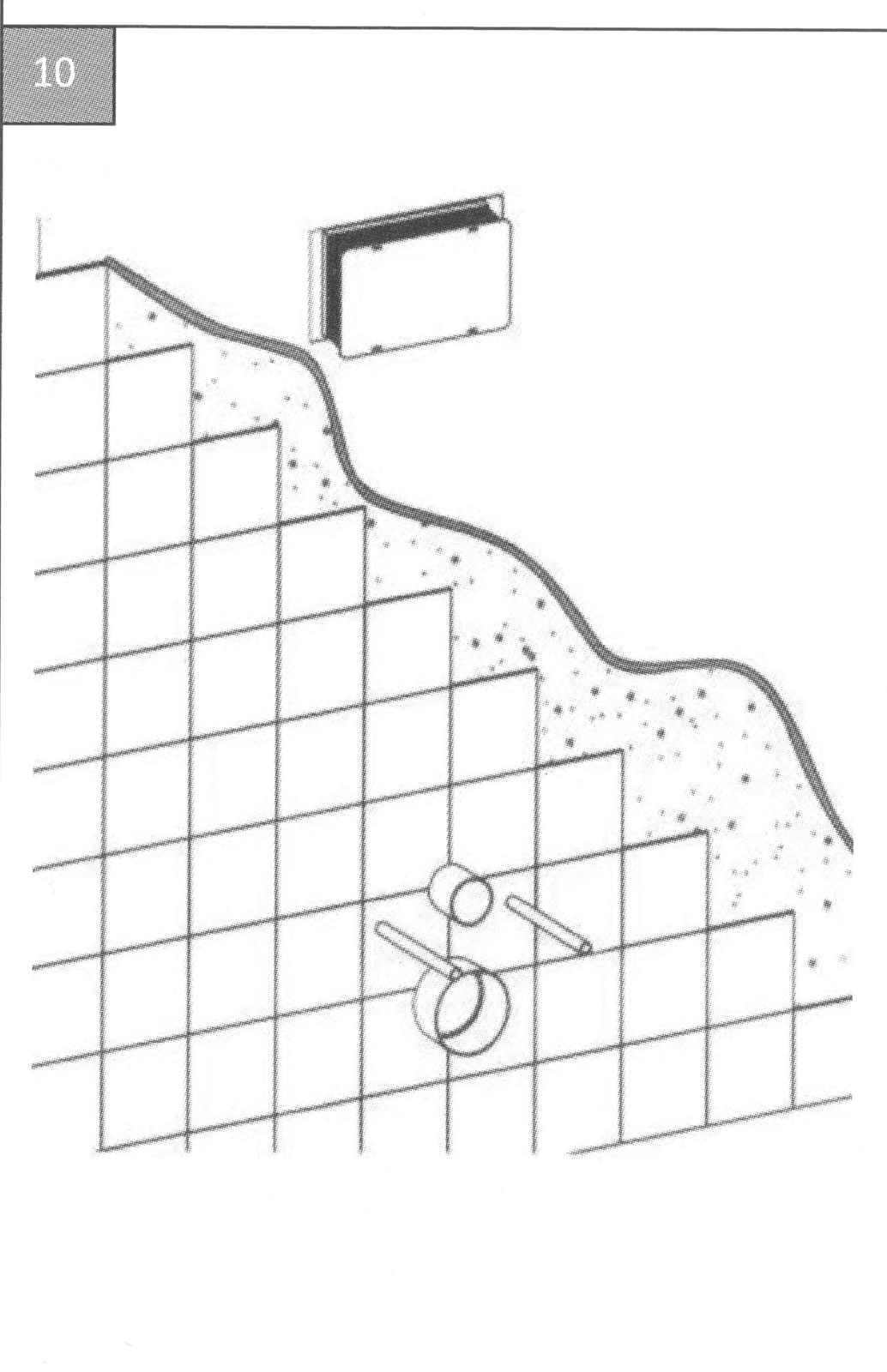

Шаг 10. Облицовка
Выложите плитку вокруг рамы, оставив отверстия под кнопку смыва и выпуск унитаза. Кромки и крепёж в зоне унитаза не должны выступать за плоскость стены.

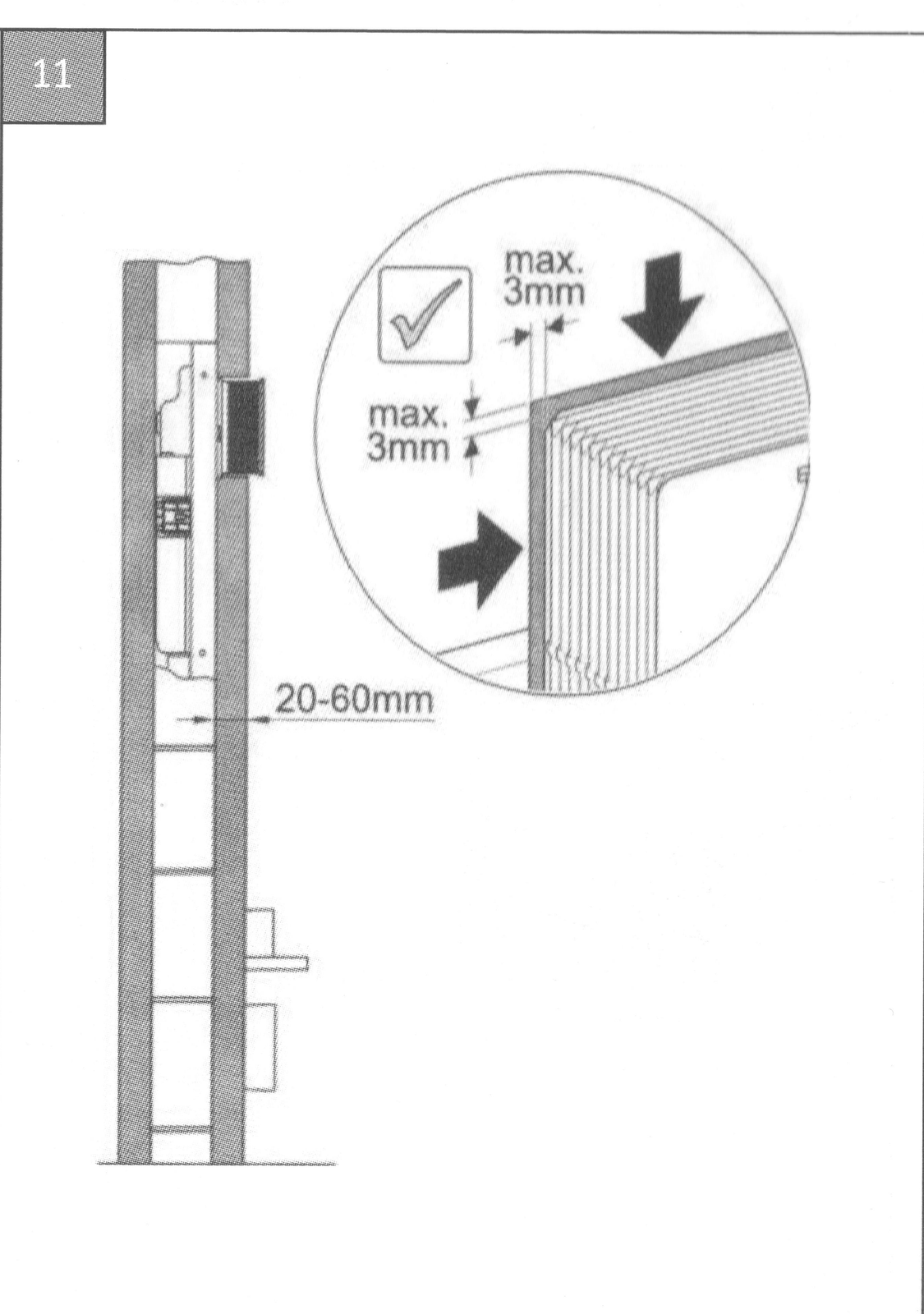

Шаг 11. Допуски перед навеской
От лицевой плоскости рамы до чистовой стены — от 20 до 60 мм: от этого зависит вылет шпилек и кнопки. Зазор вокруг кнопки смыва — не более 3 мм на сторону; шпильки должны выходить из стены ровно, без перекоса.
Пара инструкций

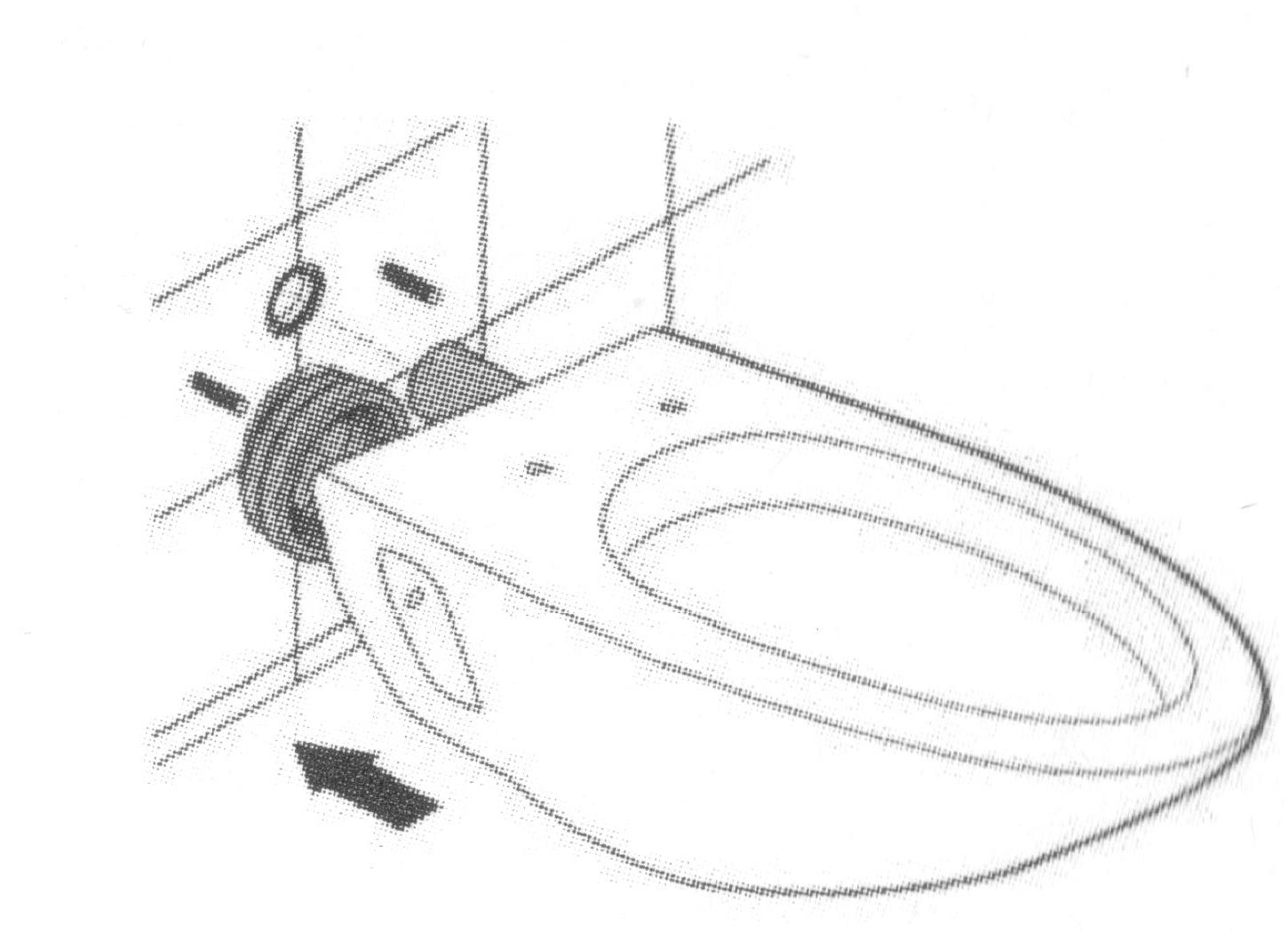

Подвесной унитаз навешивается на эту раму
Инсталляция ставится в стену до облицовки, а унитаз — после плитки: размеры выпуска, манжета и навеска описаны в отдельной заводской схеме из коробки.
Частые вопросы
Для каких моделей подходит схема?
Схема универсальна для скрытых инсталляций CHIEZZA: Atalora (арт. CH602AATA) и Bonivera (арт. CH101BON). Навеска самого унитаза описана во второй инструкции — «Установка подвесного унитаза».
Можно ли монтировать инсталляцию в гипсокартонную стену?
Да. В шаге 2 показаны варианты крепления для капитальной и каркасной стены. Для лёгких перегородок каркас лучше усилить закладными и крепить раму к ним.
На какой высоте выводить канализацию?
Жёсткой высоты схема не задаёт: рама выставляется по проекту санузла, а установочный размер между верхним и нижним рядами крепежа — 1120 мм. Вывод канализации должен совпасть с патрубком рамы ещё до облицовки: сначала выставьте раму, затем подгоняйте выпуск.
Останется ли доступ к бачку после облицовки?
Да, через кнопку смыва: она снимается, и через её отверстие обслуживают наполнительный и сливной клапаны. Сама рама после облицовки закрыта — поэтому все проверки делают до плитки.
Нужен ли отдельный сервисный люк?
Нет: сервисное отверстие — это посадочное место кнопки смыва. Важно не заужать зазор вокруг кнопки больше 3 мм на сторону и не закладывать отверстие плиткой наглухо.
