Инструкция по монтажу акриловой ванны CHIEZZA

Универсальное руководство по монтажу отдельностоящих акриловых ванн CHIEZZA: установка на каркас, подключение слив-перелива, инструменты и пошаговые схемы. Ниже — габаритные чертежи всех моделей: Atalora, Battifara, Bonivera и Zonetto.

Обложка инструкции по монтажу акриловой ванны CHIEZZA

Скачать PDF

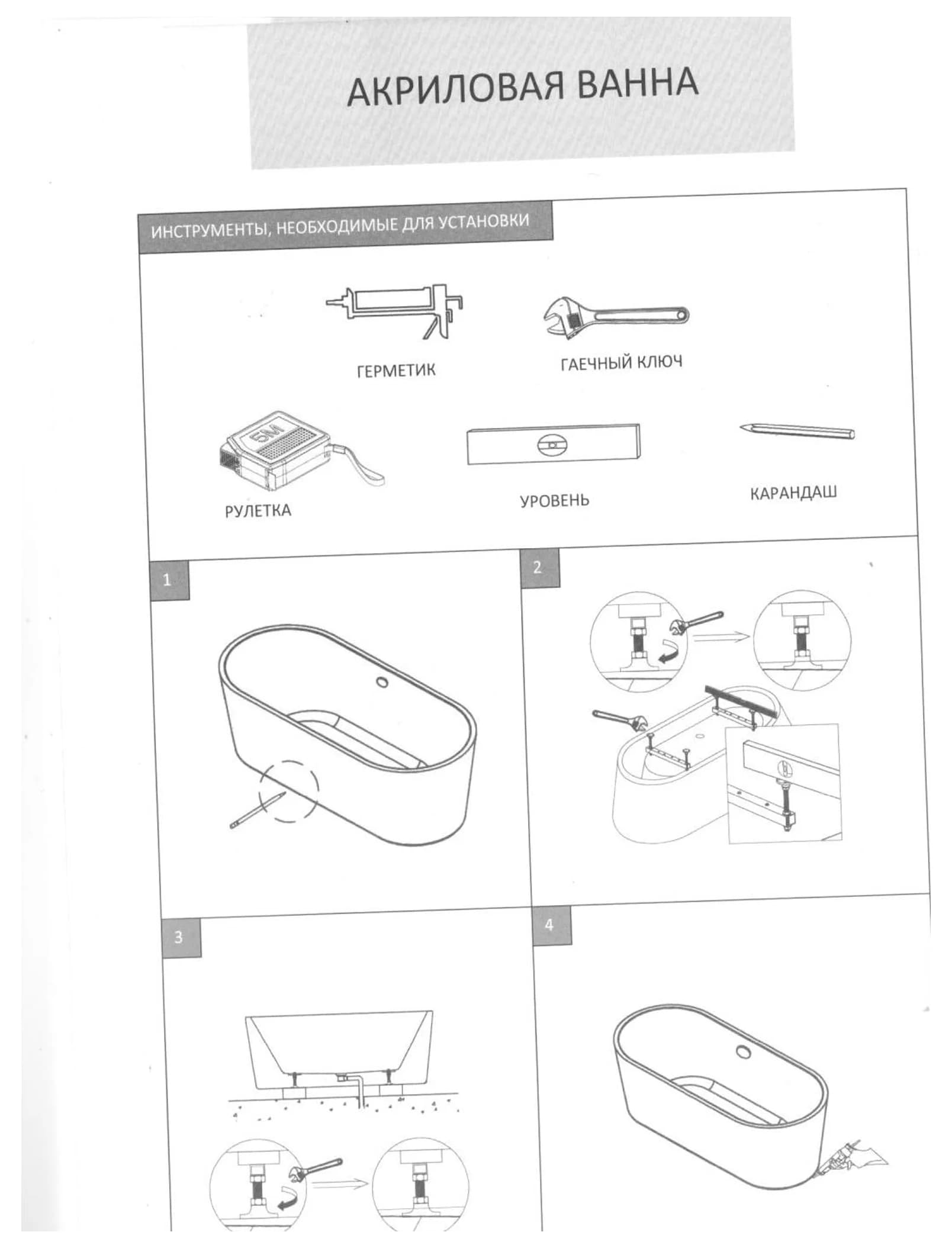

Установка ванны

Универсальное руководство подходит для всех отдельностоящих акриловых ванн CHIEZZA: Atalora, Battifara, Bonivera и Zonetto. Габаритные схемы конкретных моделей собраны ниже, в конце инструкции.

Герметик — герметизирует примыкание и крепление
Гаечный ключ — затягивает резьбовые соединения каркаса
Рулетка — размечает положение ванны и слива
Уровень — контролирует горизонтальность установки
Карандаш — размечает места крепления и сверления

Переверните ванну на мягкую подложку и разметьте карандашом места установки каркаса.
Соберите каркас: прикрутите ножки к раме, отрегулируйте высоту гаечным ключом.
Закрепите каркас на дне ванны, проверьте затяжку всех соединений.
Выровняйте ванну по уровню, регулируя высоту ножек, и зафиксируйте положение.

Номера шагов на листе инструкции соответствуют печатному оригиналу: сборка ведётся на перевёрнутой ванне, окончательная затяжка — после проверки уровня.

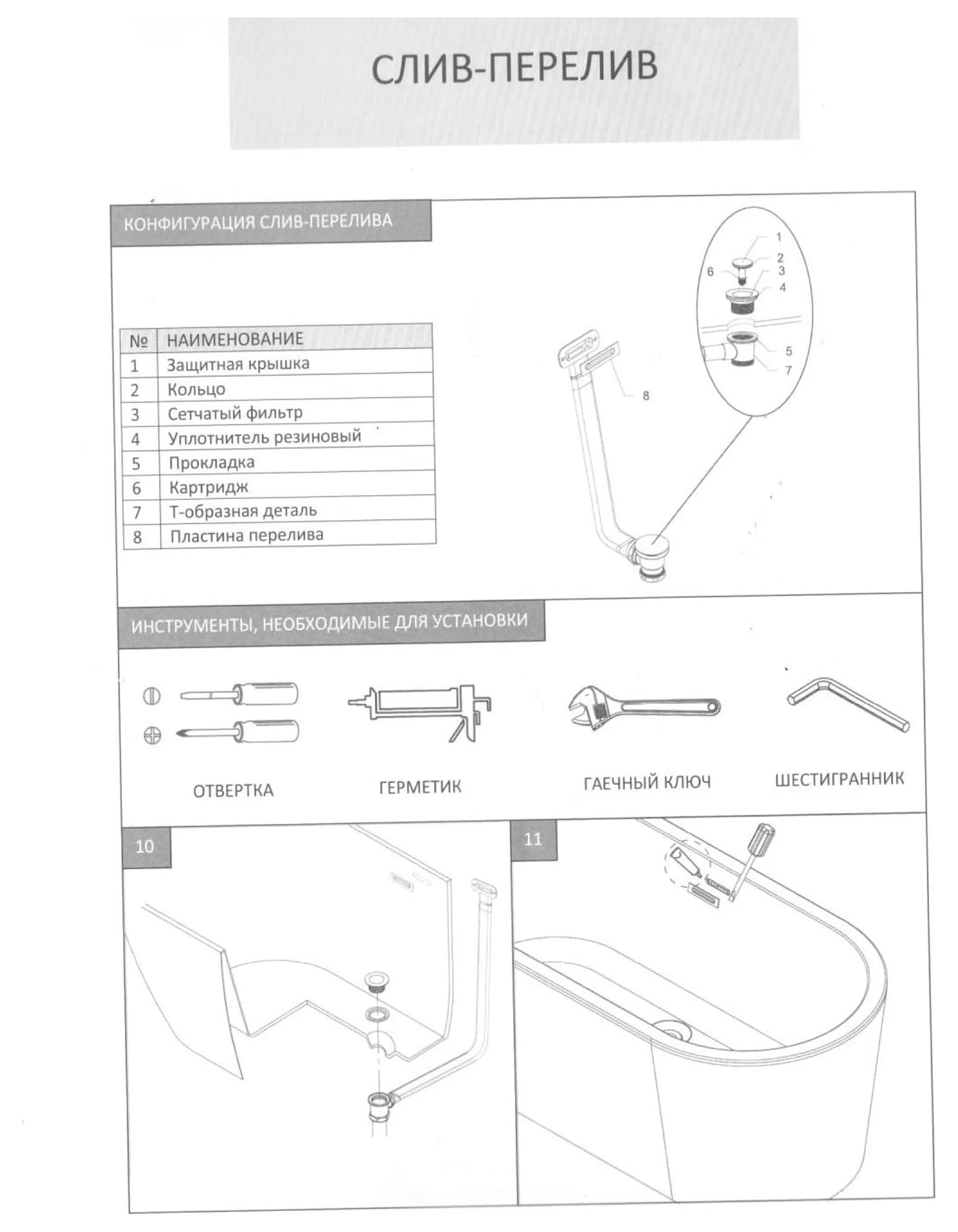

Слив-перелив

№	Наименование
1	Защитная крышка
2	Кольцо
3	Сетчатый фильтр
4	Уплотнитель резиновый
5	Прокладка
6	Картридж
7	T-образная деталь
8	Пластина перелива

Отвёртка — фиксирует пластину перелива и решётку слива
Герметик — уплотняет посадочные места
Гаечный ключ — затягивает соединение слива
Шестигранник — крепит пластину перелива

Установите узел слива в донное отверстие: снизу подложите прокладку, сверху — сетчатый фильтр и защитную крышку.
Соберите перелив: пластину перелива закрепите на борту, соедините шланг перелива с тройником слива.
Проверьте герметичность всех соединений перед подключением к канализации.

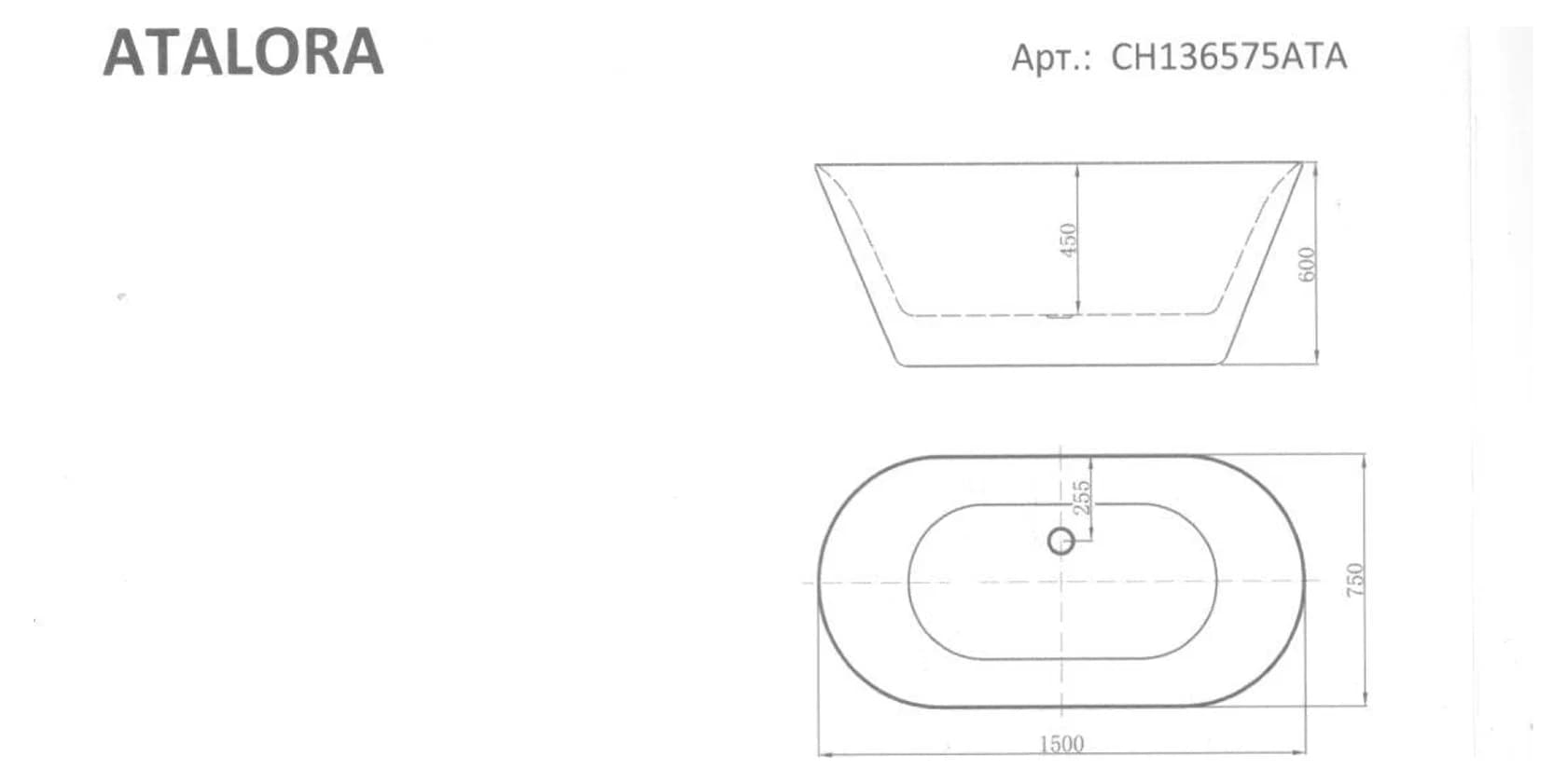

Atalora 1500×750

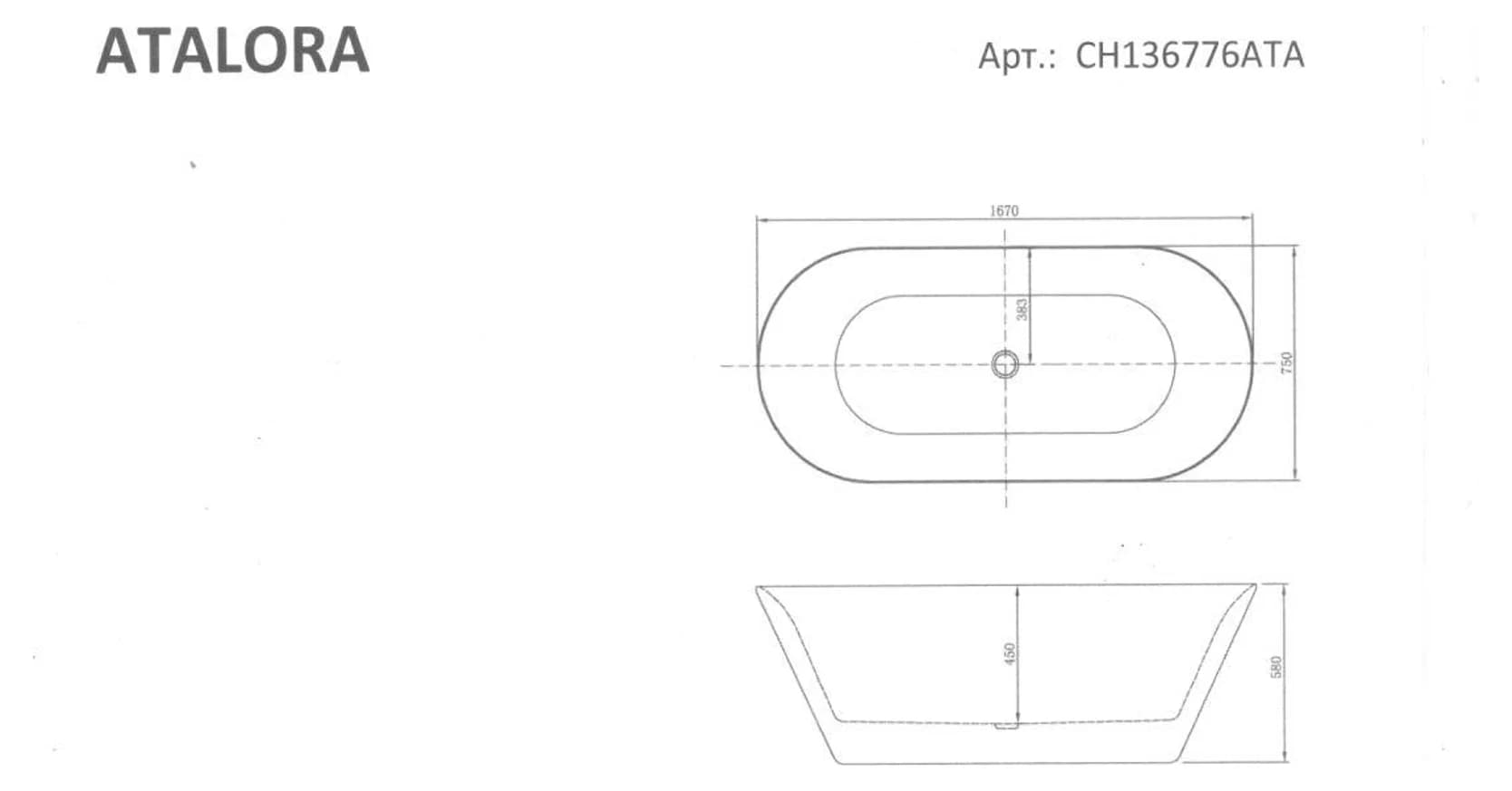

Atalora 1670×750

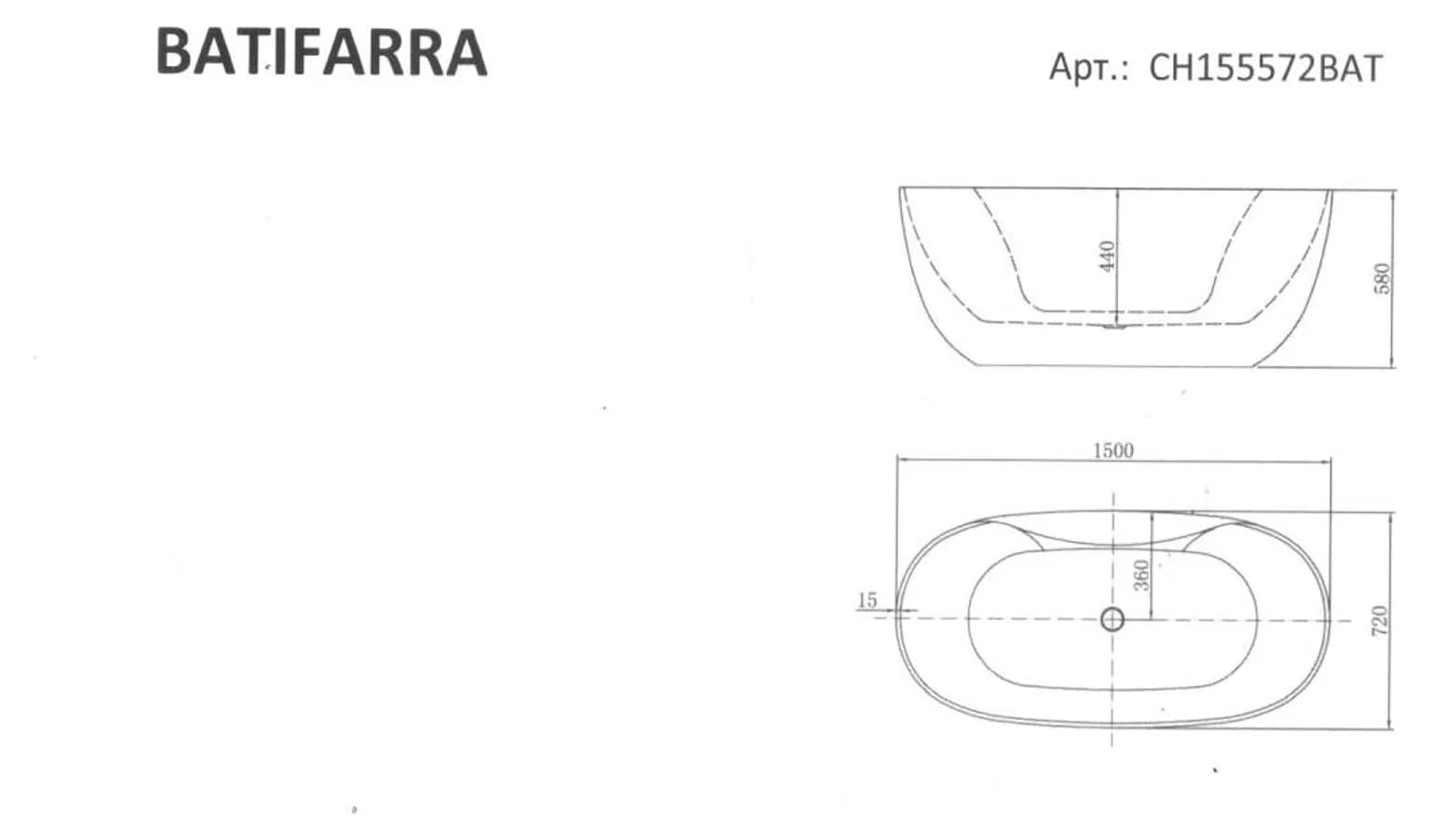

Battifara 1500×720

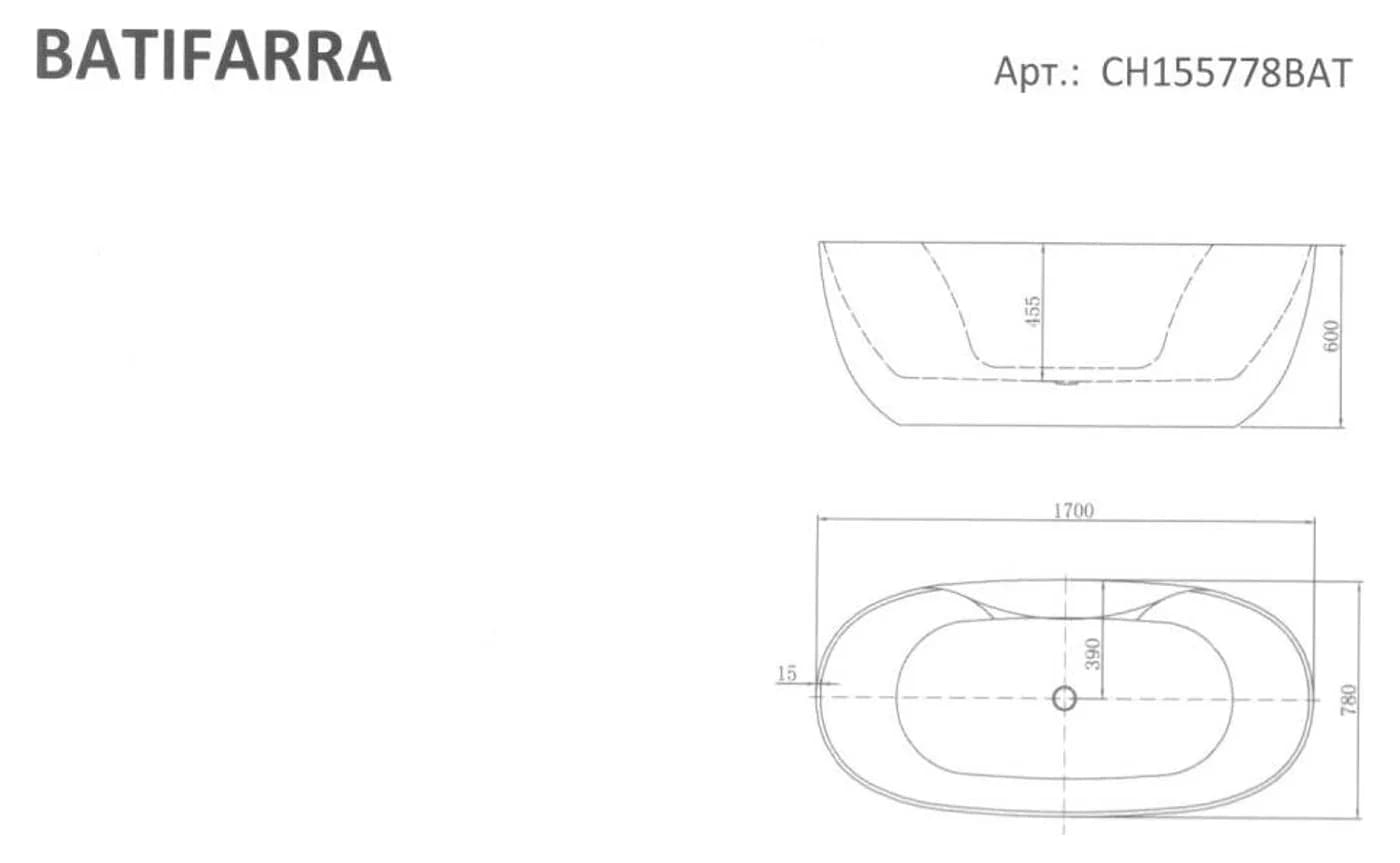

Battifara 1700×780

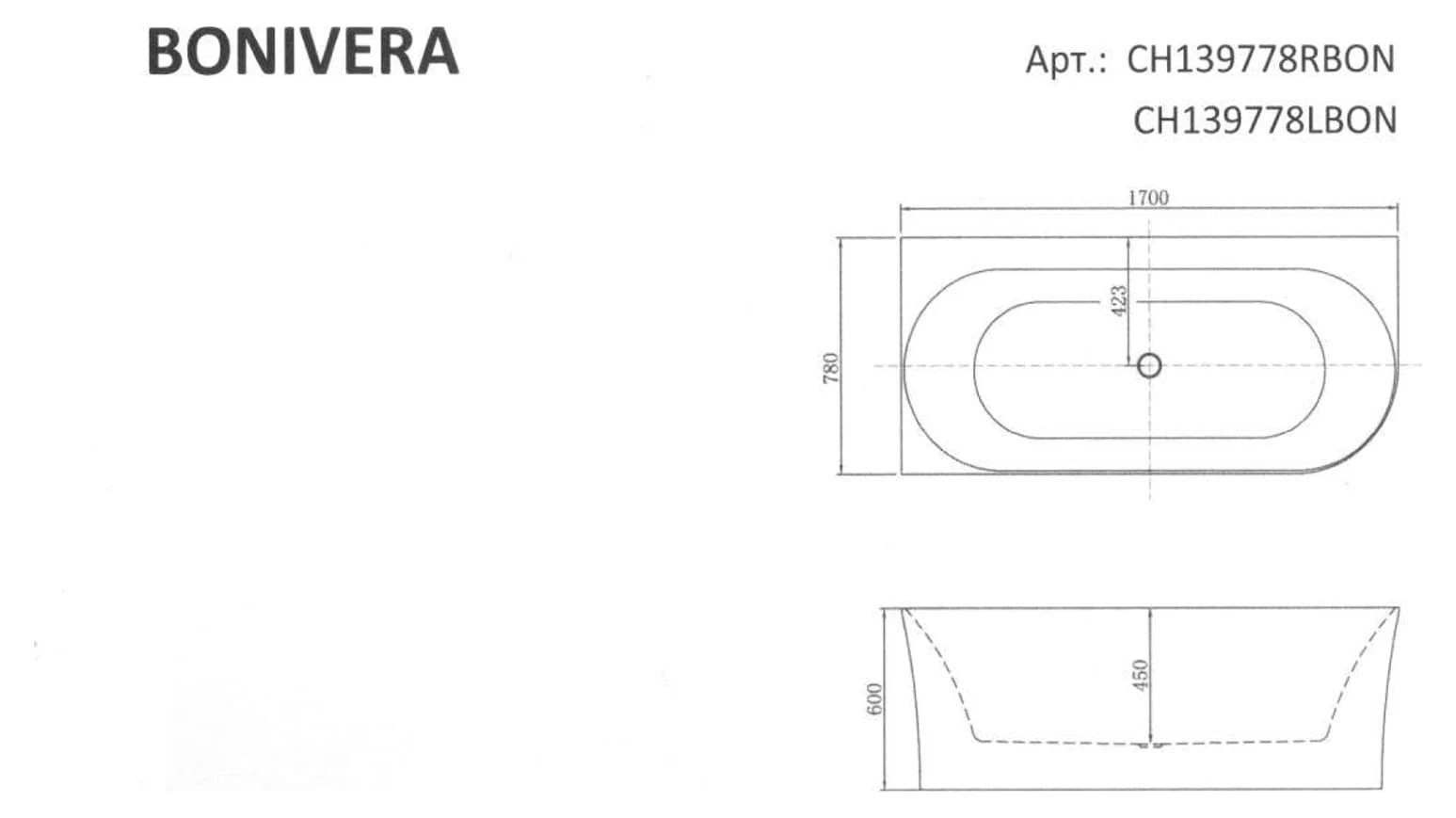

Bonivera 1700×780

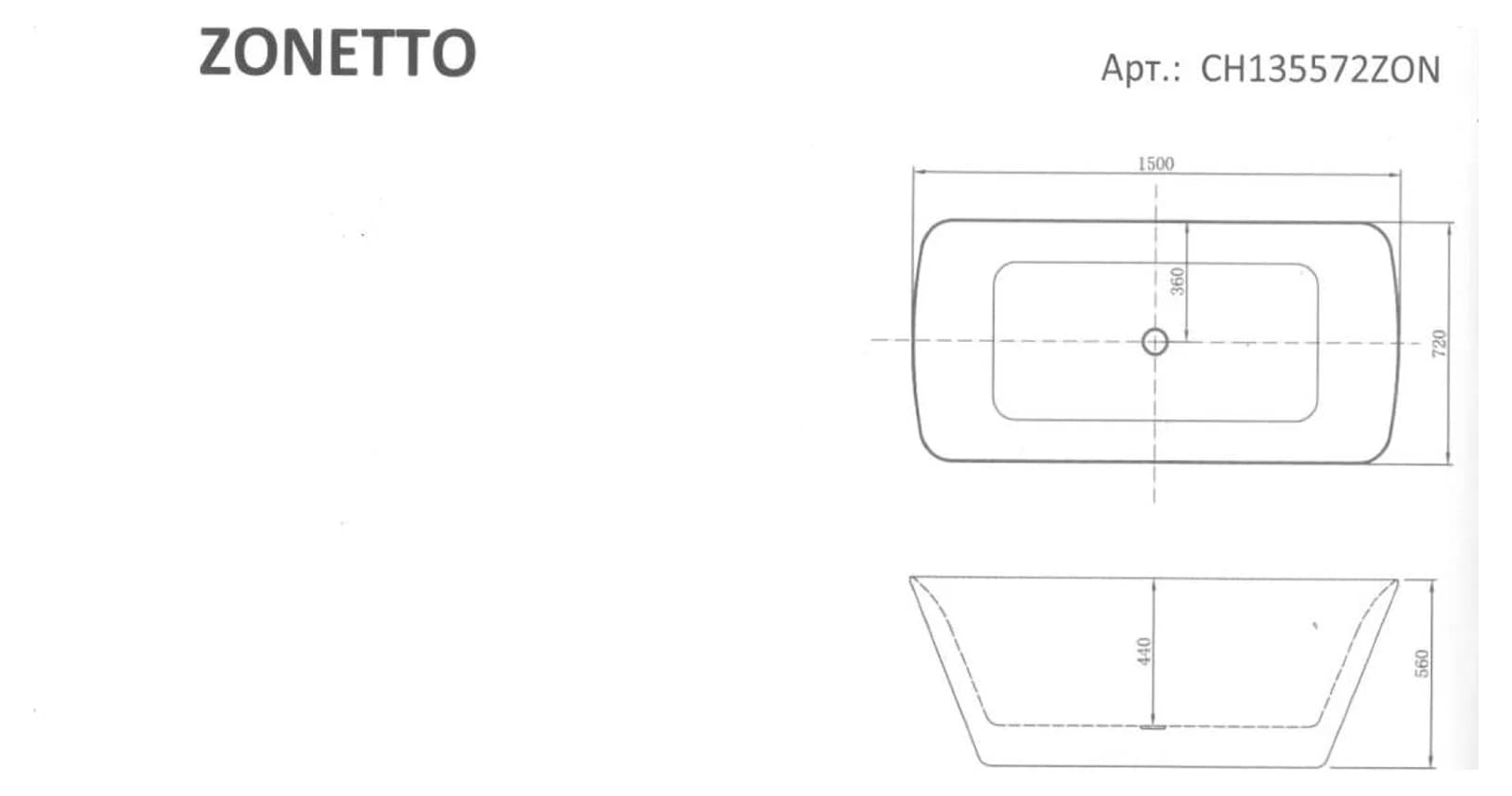

Zonetto 1500×720

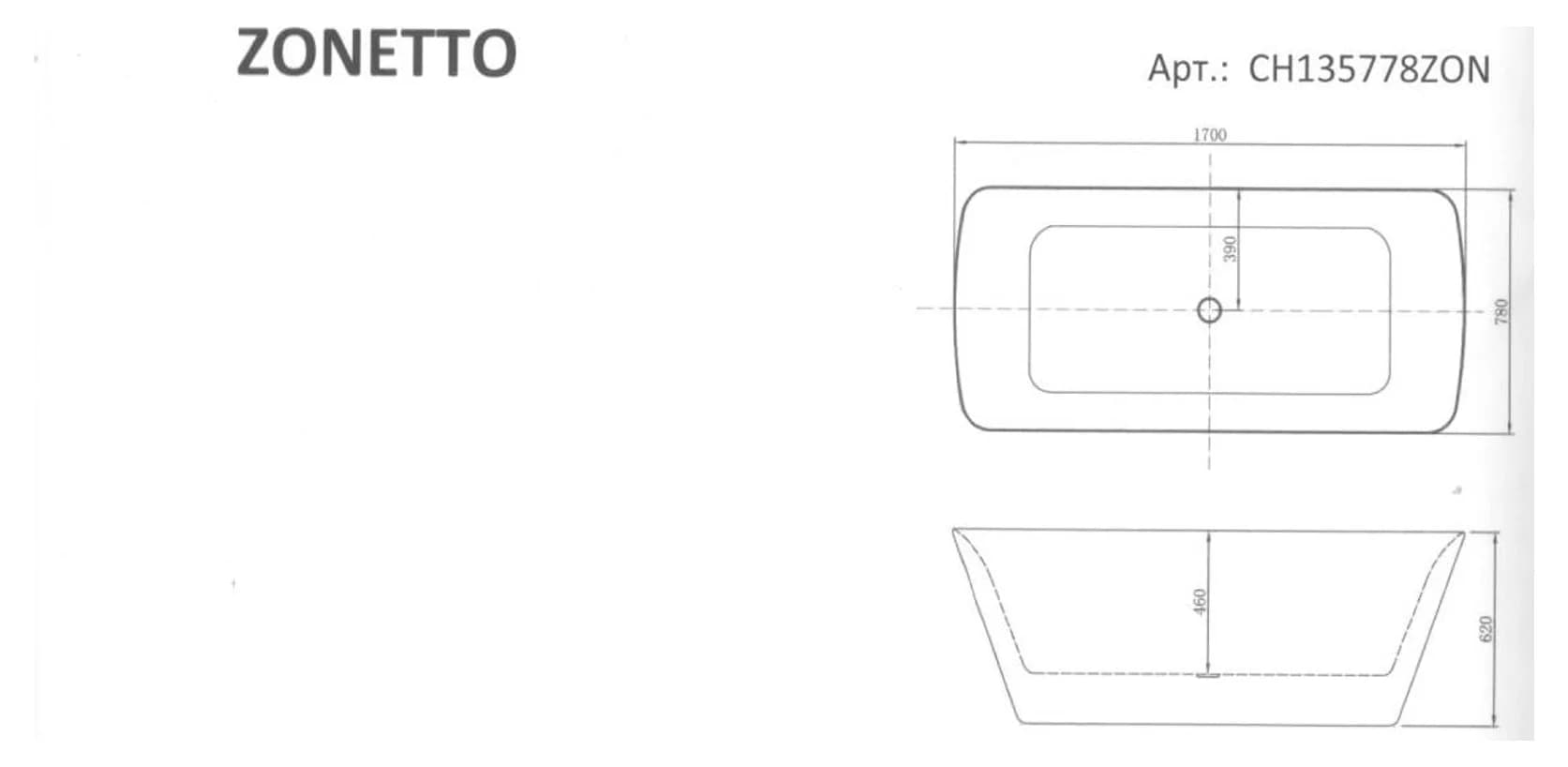

Zonetto 1700×780

Частые вопросы

Подходит ли эта инструкция для моей ванны CHIEZZA?

Руководство универсальное для всех отдельностоящих акриловых ванн CHIEZZA: Atalora, Battifara, Bonivera и Zonetto. Габаритные схемы каждой модели собраны в конце инструкции. Прямоугольные встраиваемые ванны поставляются со своей документацией.

Где скачать полную инструкцию в PDF?

Полное руководство по монтажу доступно для скачивания в PDF на этой странице — кнопка «Скачать PDF» рядом с поиском.

Как найти схему своей модели?

В оглавлении перечислены все модели с размерами — нажмите на свою, и страница перемотается к габаритной схеме. На мобильном оглавление выводится списком перед инструкцией.

Какие инструменты нужны для монтажа?

Герметик, гаечный ключ, рулетка, уровень и карандаш для установки ванны; для сборки слив-перелива дополнительно отвёртка и шестигранник.

Нужен ли каркас для отдельностоящей ванны?

Да, ванна ставится на комплектный регулируемый каркас, который идёт с ванной.
