Душевая система CHIEZZA Atalora: монтаж стойки с верхним душем
Atalora — настенная система с верхним душем на стойке: смеситель садится на две подводки с межосевым 150 мм, стойка регулируется по высоте и несёт держатель ручного душа. Ниже — разметка, порядок сборки и правила ухода за поверхностями.
150 мм
межосевое расстояние подводок
875–1175 мм
диапазон регулировки стойки
900–1000 мм
высота смесителя от пола
0,05–1,0 МПа
рабочее давление воды
Размеры и рабочие параметры
- Присоединение к водопроводу
- 2 × G 1/2, посадочные Ø60 мм
- Межосевое расстояние подводок
- 150 мм
- Высота смесителя от пола
- 900–1000 мм
- Диапазон регулировки стойки
- 875–1175 мм
- Вылет верхнего душа от стены
- 360 мм
- Диаметр верхнего душа
- Ø250 мм
- Длина излива
- 121 мм
- Давление воды
- 0,05–1,0 МПа
- Температура воды
- от 4 до 90 °C
Стойка переставляется по высоте в пределах 875–1175 мм, поэтому точки крепления размечают по фактическому росту пользователей.
Перед монтажом
Разметка решает больше, чем сборка: оси подводок и высота стойки задаются до облицовки, а после плитки исправляются только новыми отверстиями. Горячая линия подключается слева, холодная справа — сторона проверяется до затяжки соединений.
Что подготовить до монтажа
- Две подводки с межосевым 150 мм и посадочными Ø60 мм
- Горячая линия слева, холодная справа, обе продуты от загрязнений
- Запорный клапан воды, чтобы отключить подачу на время работ
- Спиртовой уровень, рулетка и крепёж под материал стены
Проверки перед сборкой
- Оси подводок выставлены на 150 мм, посадочные плоскости в одной вертикали
- Высота смесителя от пола — 900–1000 мм, стойка остаётся в диапазоне регулировки
- Давление в линии в диапазоне 0,05–1,0 МПа, температура воды не выше 90 °C
- Соединения затянуты и проверены под давлением до установки стойки
Монтаж по шагам
Шаг 1. Подводки и посадка смесителя
Смеситель садится на две подводки с межосевым 150 мм: горячая линия слева, холодная справа. Сторону подключения проверяют до затяжки соединений — перепутанные линии необратимо повреждают картридж, и такой монтаж не покрывается гарантией.

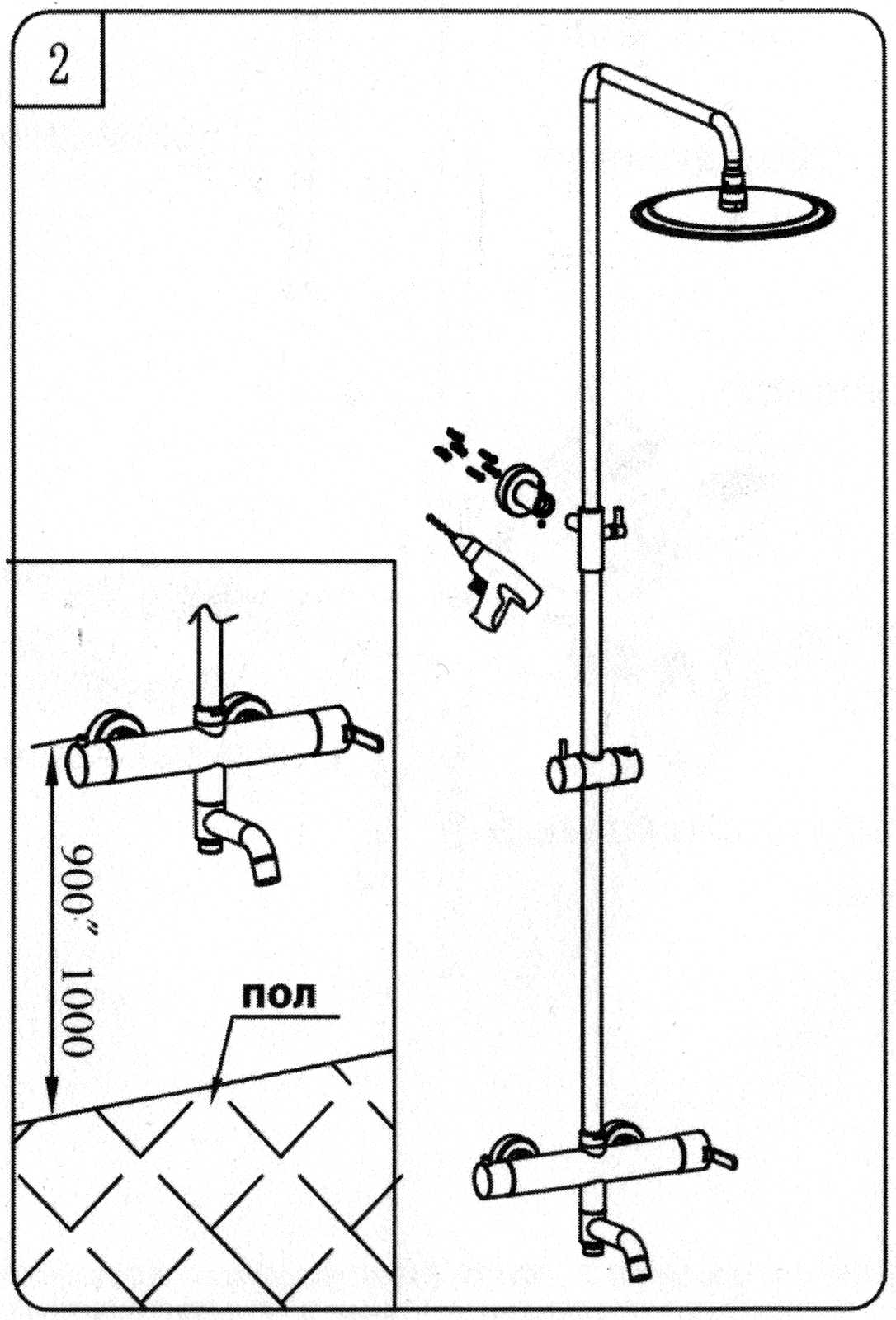

Шаг 2. Стойка и высота установки
Смеситель выставляется на высоте 900–1000 мм от пола, стойка крепится к стене по разметке. Точки крепления выбирают так, чтобы верхний душ и держатель ручного душа остались в удобной зоне после регулировки стойки.

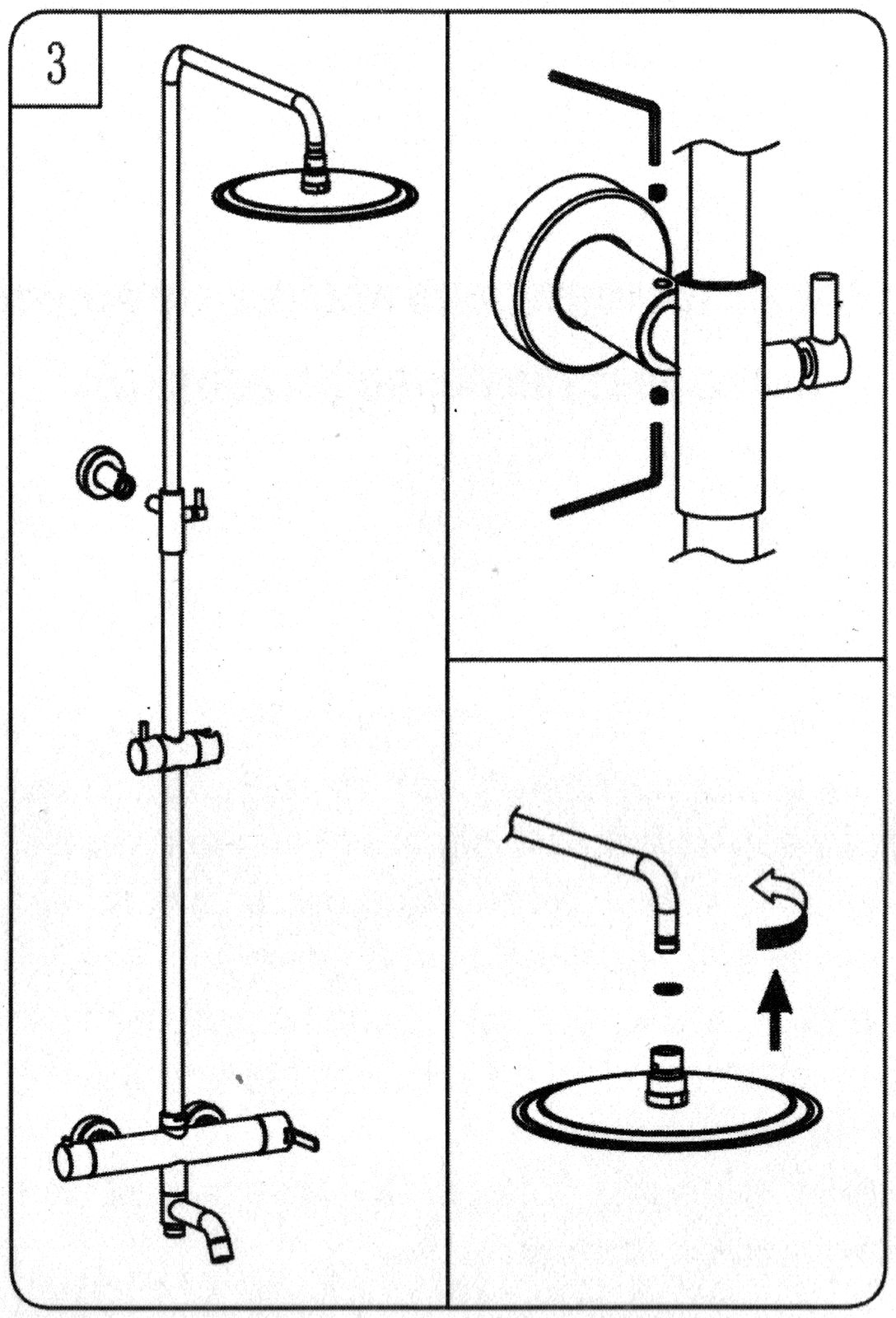

Шаг 3. Верхний душ и кронштейн
Верхний душ выносится от стены на 360 мм и соединяется с выходом стойки. Прокладка ставится на сухое посадочное место, резьба затягивается равномерно — перекос прокладки даёт капель после закрытия воды.

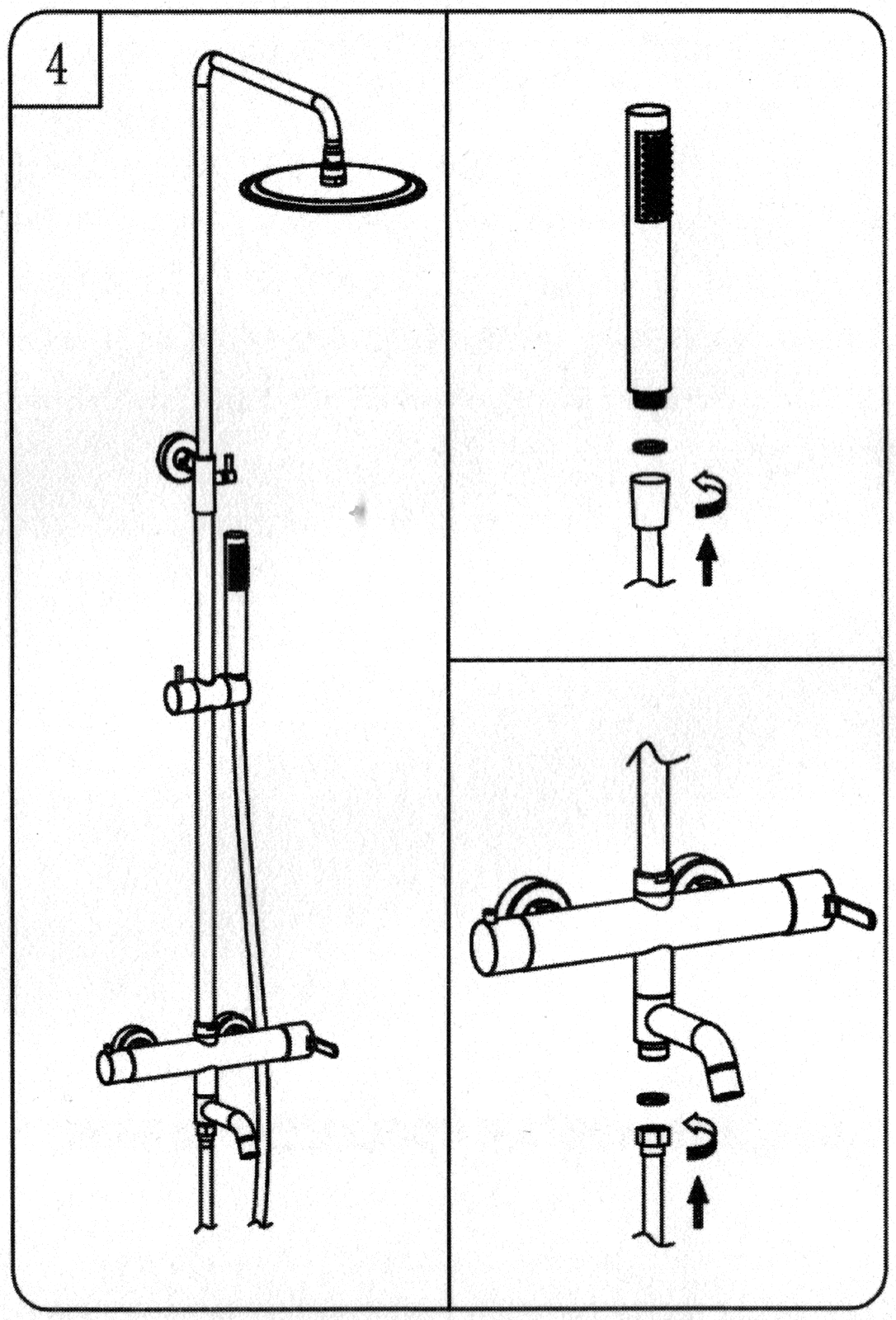

Шаг 4. Ручной душ, шланг и излив
Держатель ручного душа фиксируется на штанге, гибкий шланг подключается к смесителю, излив выводится в ванну. После сборки систему прогоняют во всех режимах переключения и проверяют каждое соединение на течь.

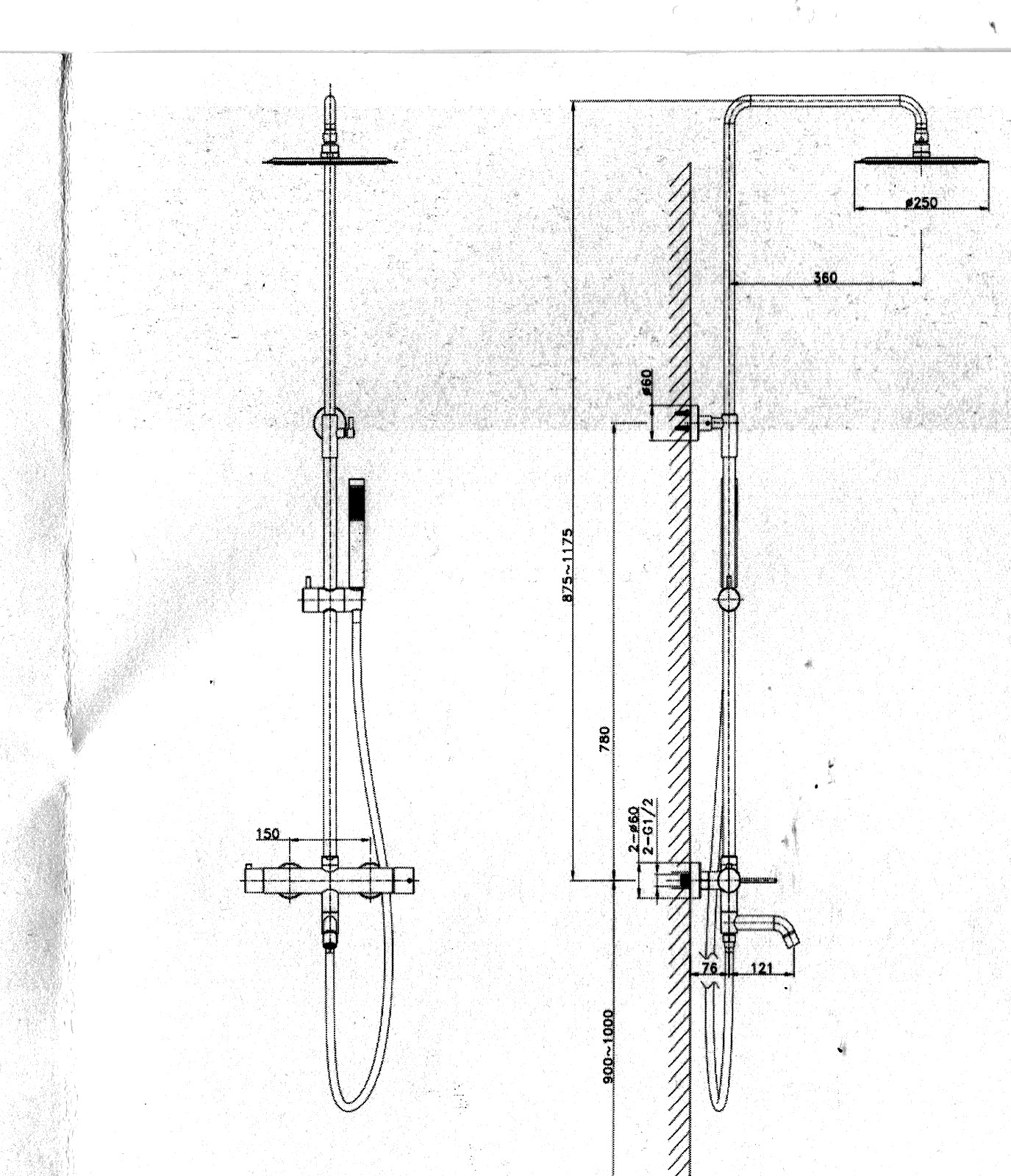

Шаг 5. Размеры для монтажа
Размерная схема задаёт посадку до облицовки: межосевое подводок 150 мм, высота смесителя 900–1000 мм от пола, вылет верхнего душа 360 мм при диаметре Ø250 мм и ход регулировки стойки 875–1175 мм.

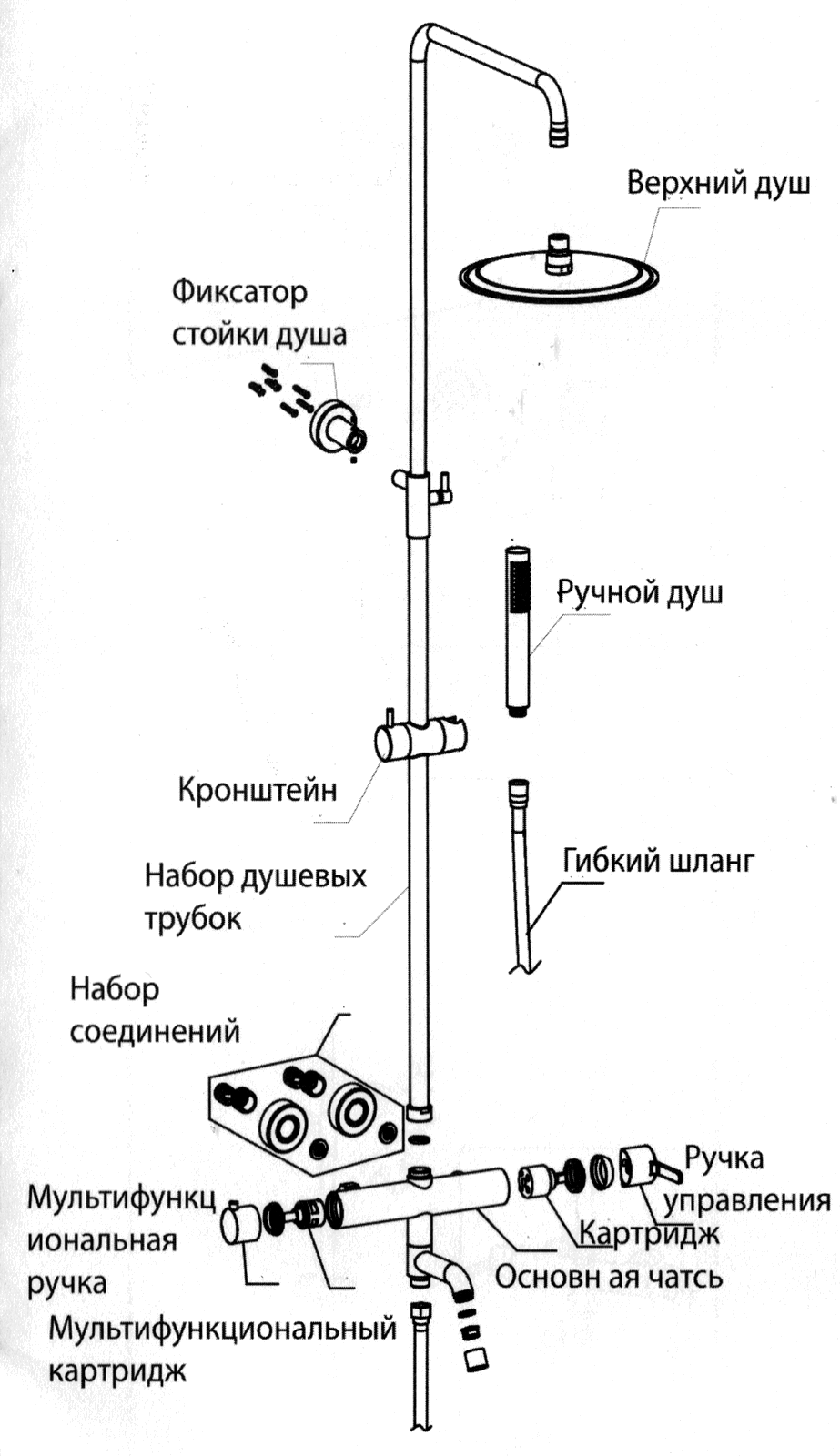

Комплектация
Состав поставки
- Верхний душ
- Фиксатор стойки душа
- Ручной душ
- Кронштейн
- Набор душевых трубок
- Гибкий шланг
- Набор соединений
- Мультифункциональная ручка
- Мультифункциональный картридж
- Ручка управления
- Картридж
- Основная часть
Проблемы и решение
Нет горячей или холодной воды
Проверьте, не засорены ли трубы и фильтры, сбалансировано ли давление в линиях и нет ли загрязнений в картридже смесителя.
Стойка стоит неровно
Ослабьте крепёж кронштейнов и выставьте стойку по спиртовому уровню заново: перекос после затяжки не выправляется, а даёт люфт и капель по соединениям.
Течь по разъёмному соединению
Завинтите соединение заново и проверьте герметичность под давлением. Самостоятельная разборка основного корпуса смесителя не предусмотрена.
Уход за изделием
Поверхности системы промывают водой с мылом или специальным средством для хромирования и вытирают насухо мягкой тканью.
- Налёт удаляйте водой с мылом или специальными средствами для хромирования, затем тщательно промойте и вытрите насухо
- Избегайте кислых моющих средств, жёстких губок и стальной ваты — они повреждают хромированные детали
- Пластиковые и резиновые детали чистите так же тщательно, но без растворителей и средств на спиртовой основе
- Аэратор и насадки чистите регулярно, чтобы предотвратить засорение; в зонах с жёсткой водой — чаще
- На зиму в неотапливаемом помещении закрывайте клапан подачи воды и сливайте остаток из подводящей трубы
Термостатическая версия
Душевая система CHIEZZA Atalora с термостатом
Для объектов, где важна стабильная температура, у Atalora есть термостатическая версия: та же стойка с верхним душем, но с термостатом и предохранительным упором 38 °C, который снимается кнопкой на ручке.
Частые вопросы
Подходит ли эта схема всем цветовым вариантам Atalora?
Да. Хром, чёрный и золотой варианты системы собираются одинаково: разметка подводок, высота установки и порядок сборки стойки между цветами не отличаются.
Что будет, если подключить горячую воду справа?
Подача горячей воды — строго слева, холодной — справа, если смотреть из рабочего положения. Несоблюдение стороны подключения производитель относит к нарушениям условий монтажа и предупреждает о необратимом повреждении картриджа.
Зачем у стойки диапазон 875–1175 мм?
Это рабочий ход регулировки: стойка переставляется по высоте, чтобы верхний душ и держатель ручного душа подошли и высокому, и невысокому пользователю. Точки крепления размечают внутри этого диапазона.
На какой высоте от пола ставить смеситель?
Рабочая высота — 900–1000 мм от пола. Высоту фиксируют до сверления стены, вместе с осями подводок: после облицовки разметка уже не исправляется без новых отверстий.
Можно ли мыть систему средствами с кислотой?
Нет. Кислые моющие средства, жёсткие губки и стальная вата повреждают хромированные детали. Используйте воду с мылом или средство для хромирования, а после промывки вытирайте поверхность насухо.
