Душевая система CHIEZZA Atalora с термостатом: монтаж и обслуживание
Термостатическая Atalora держит заданную температуру независимо от разбора воды в других точках: смеситель садится на две подводки с межосевым 150 мм, стойка несёт верхний душ и ручной душ. Ниже — разметка, порядок сборки, снятие упора 38 °C и обслуживание картриджа.
38 °C
предохранительный упор, снимается кнопкой
150 мм
межосевое расстояние подводок
900–1000 мм
высота смесителя от пола
0,05–1,0 МПа
рабочее давление воды
Рабочие параметры
- Присоединение к водопроводу
- 2 × G 1/2
- Межосевое расстояние подводок
- 150 мм
- Высота смесителя от пола
- 900–1000 мм
- Предохранительный упор
- 38 °C, снимается кнопкой
- Давление воды
- 0,05–1,0 МПа
- Температура воды
- от 4 до 90 °C
Термостатический картридж собран и настроен на производстве: при монтаже его не разбирают, а упор 38 °C при необходимости снимают кнопкой на ручке.
Перед монтажом
Термостат чувствителен к стороне подключения и к загрязнениям в линии: горячая вода подводится слева, холодная справа, а подводки перед подключением продуваются. Перепутанные линии выводят термостатический картридж из строя необратимо.
Что подготовить до монтажа
- Две подводки с межосевым 150 мм под резьбу G 1/2
- Горячая линия слева, холодная справа, обе продуты от загрязнений
- Запорный клапан воды, чтобы отключить подачу на время работ
- Спиртовой уровень и крепёж под материал стены
Проверки перед сборкой
- Оси подводок выставлены на 150 мм, посадочные плоскости в одной вертикали
- Высота смесителя от пола — 900–1000 мм под фактический рост пользователей
- Давление в линии в диапазоне 0,05–1,0 МПа, температура воды не выше 90 °C
- Соединения затянуты и проверены под давлением до установки стойки
Монтаж по шагам
Шаг 1. Подводки и посадка термостата

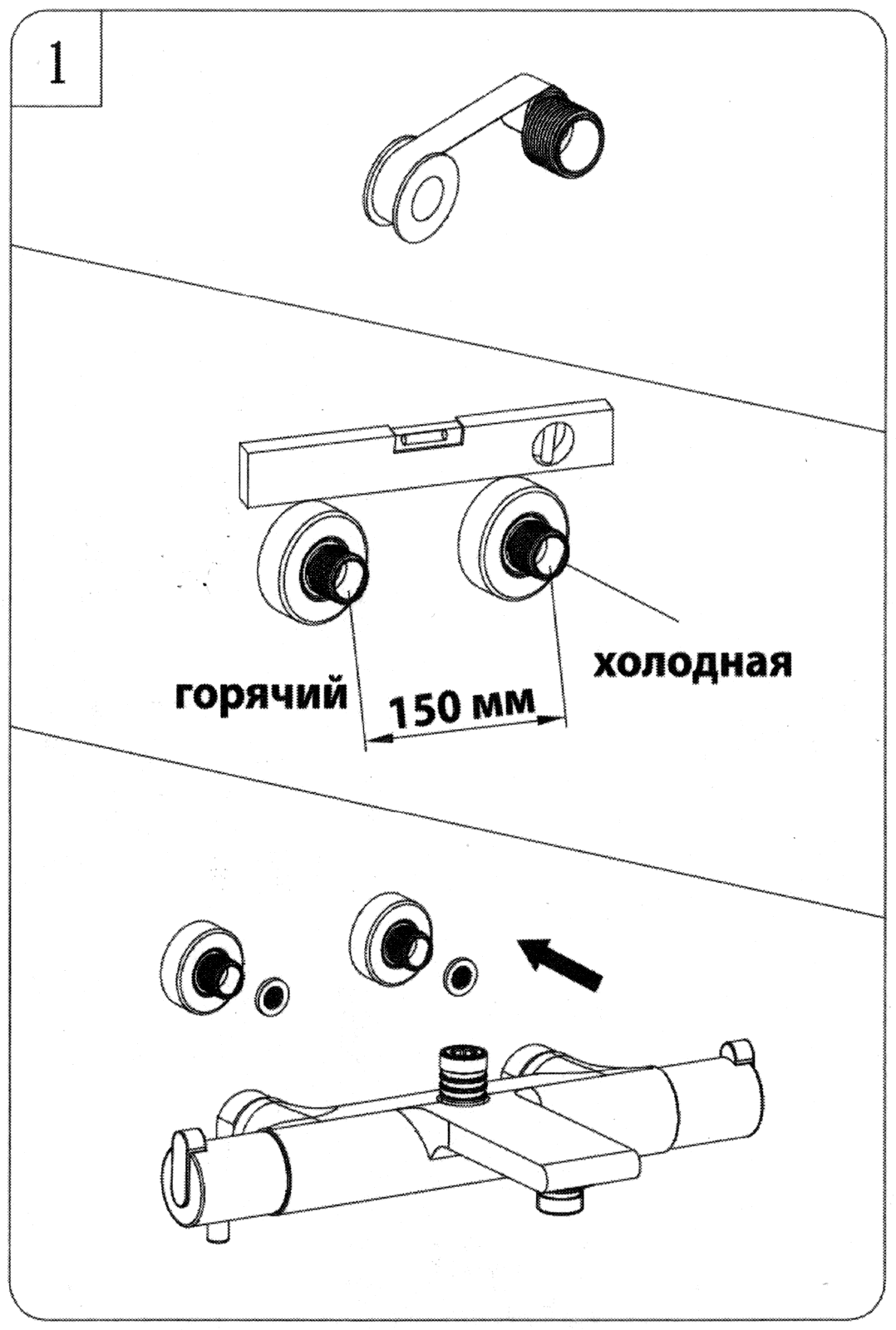

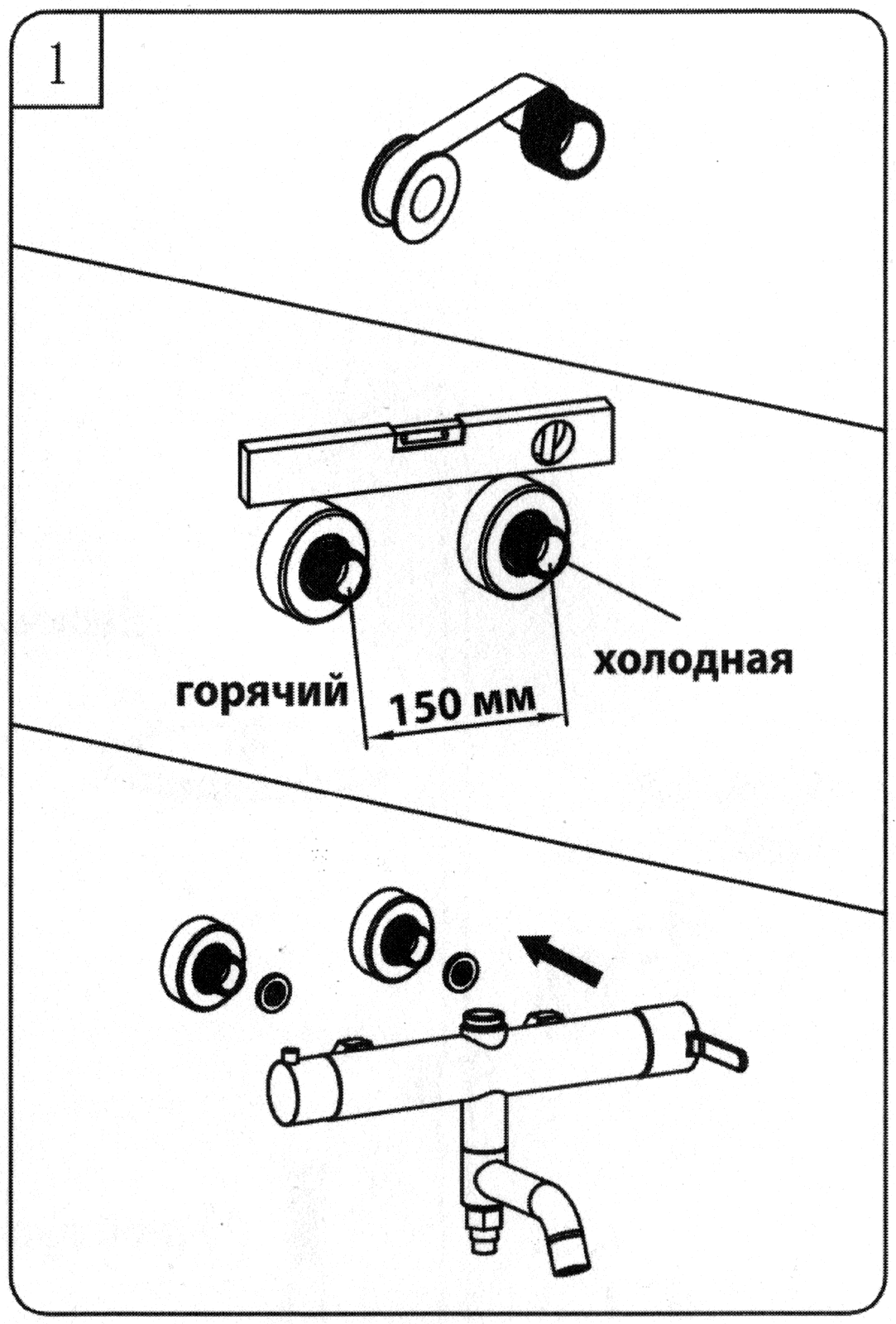

Смеситель садится на две подводки с межосевым 150 мм: горячая линия слева, холодная справа. Для термостата сторона подключения критична — при перепутанных линиях картридж повреждается необратимо, поэтому проверка идёт до затяжки соединений.
Шаг 2. Стойка и высота установки

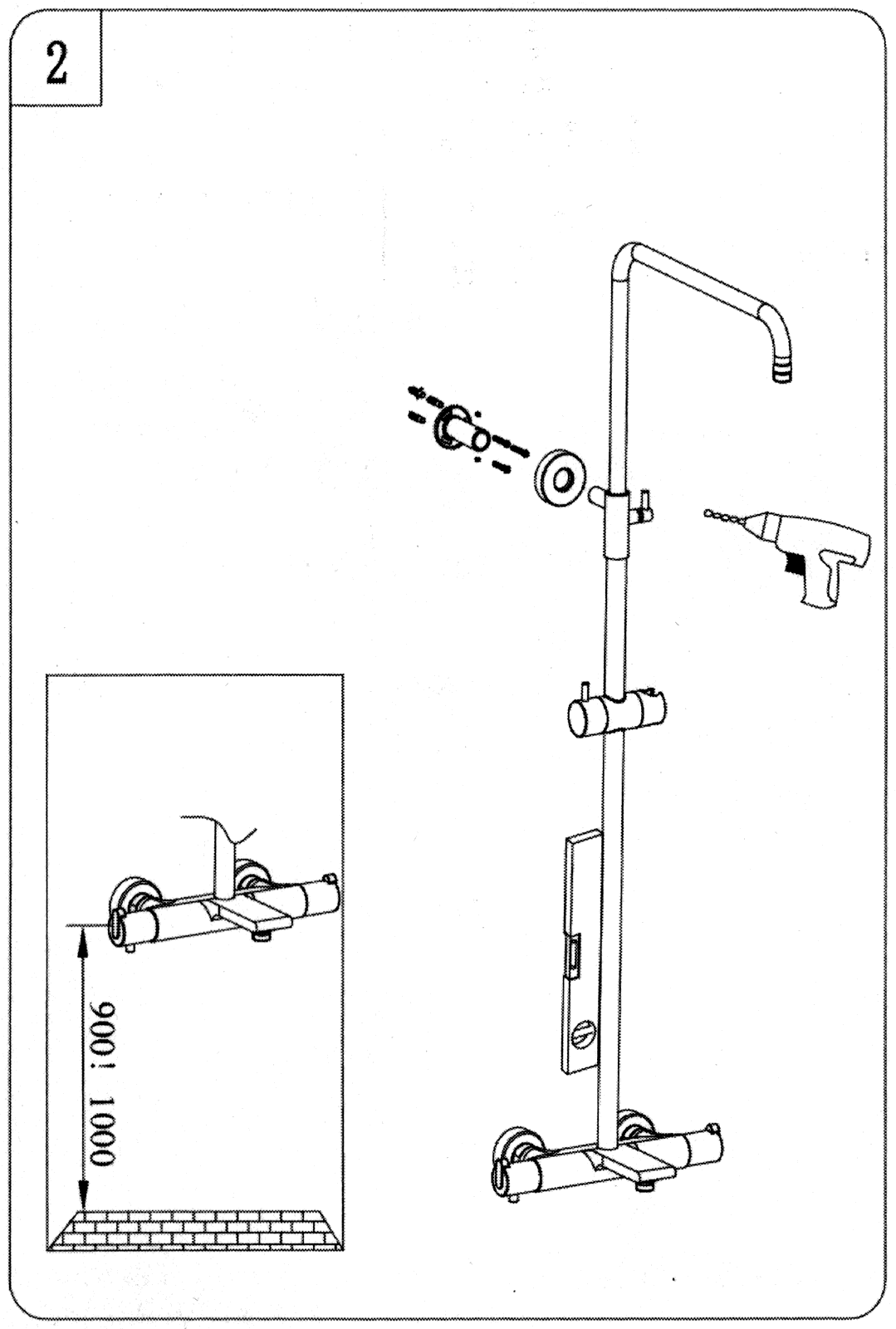

Смеситель выставляется на высоте 900–1000 мм от пола, стойка крепится по разметке. Точки крепления выбирают так, чтобы верхний душ и держатель ручного душа остались в удобной зоне, а ручка термостата была доступна.
Шаг 3. Верхний душ и кронштейн

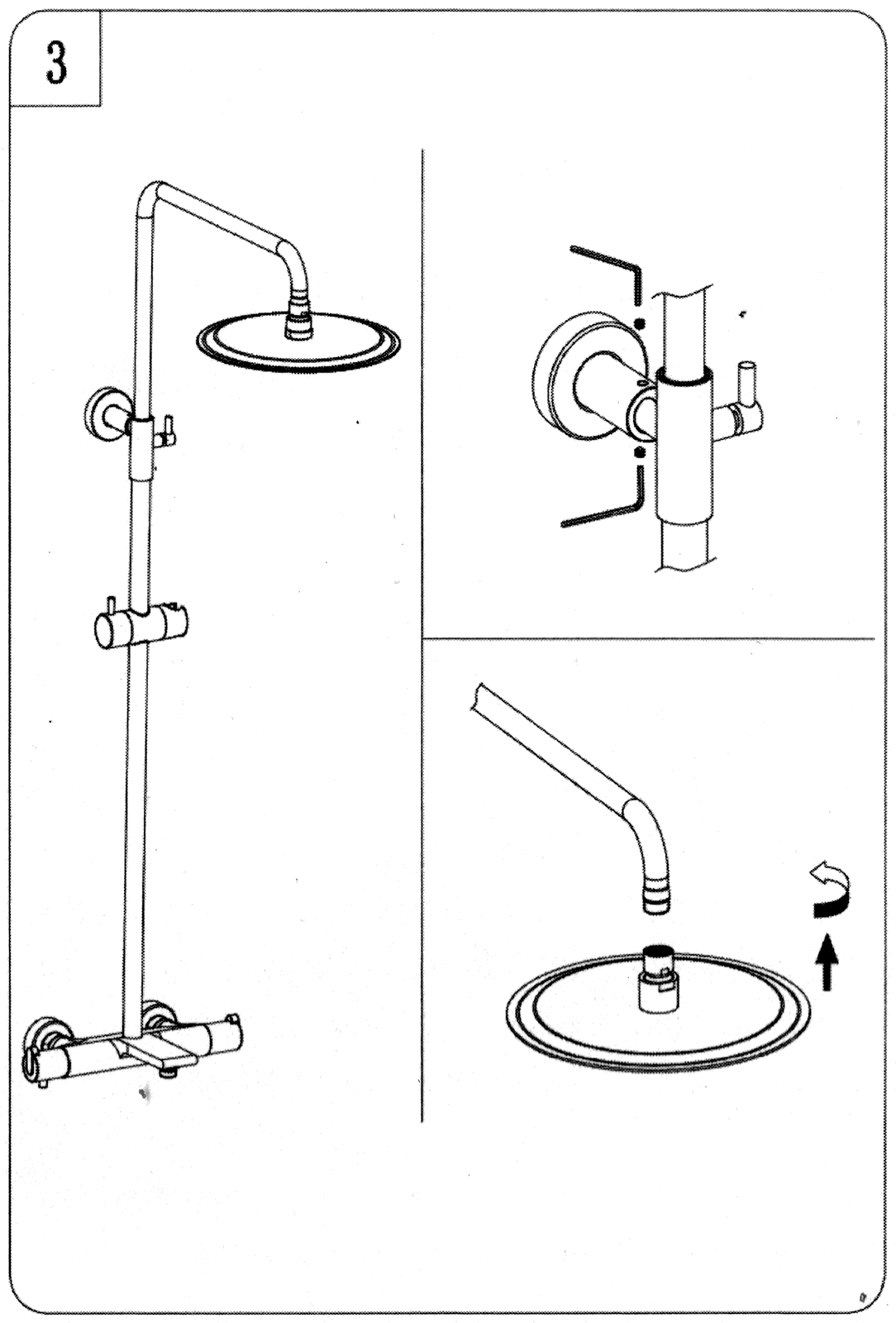

Верхний душ соединяется с выходом стойки через прокладку на сухом посадочном месте. Резьбу затягивают равномерно: перекос прокладки даёт капель после закрытия воды, а перетяжка оставляет следы на хроме.
Шаг 4. Ручной душ, шланг и излив

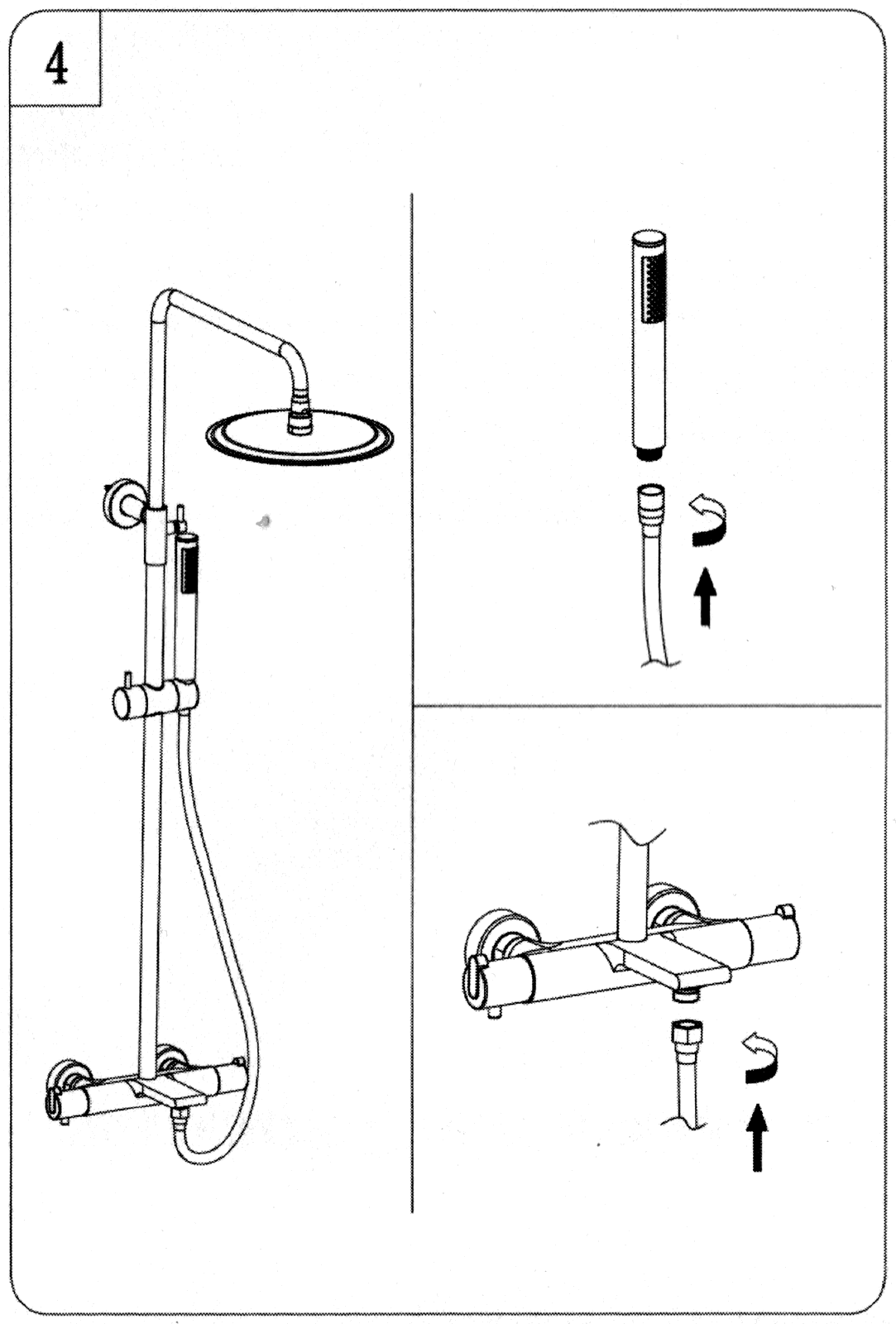

Держатель ручного душа фиксируется на штанге, гибкий шланг подключается к смесителю, излив выводится в ванну. После сборки систему прогоняют во всех режимах и проверяют температуру смешанной воды на упоре 38 °C.
Шаг 5. Извлечение термостатического картриджа

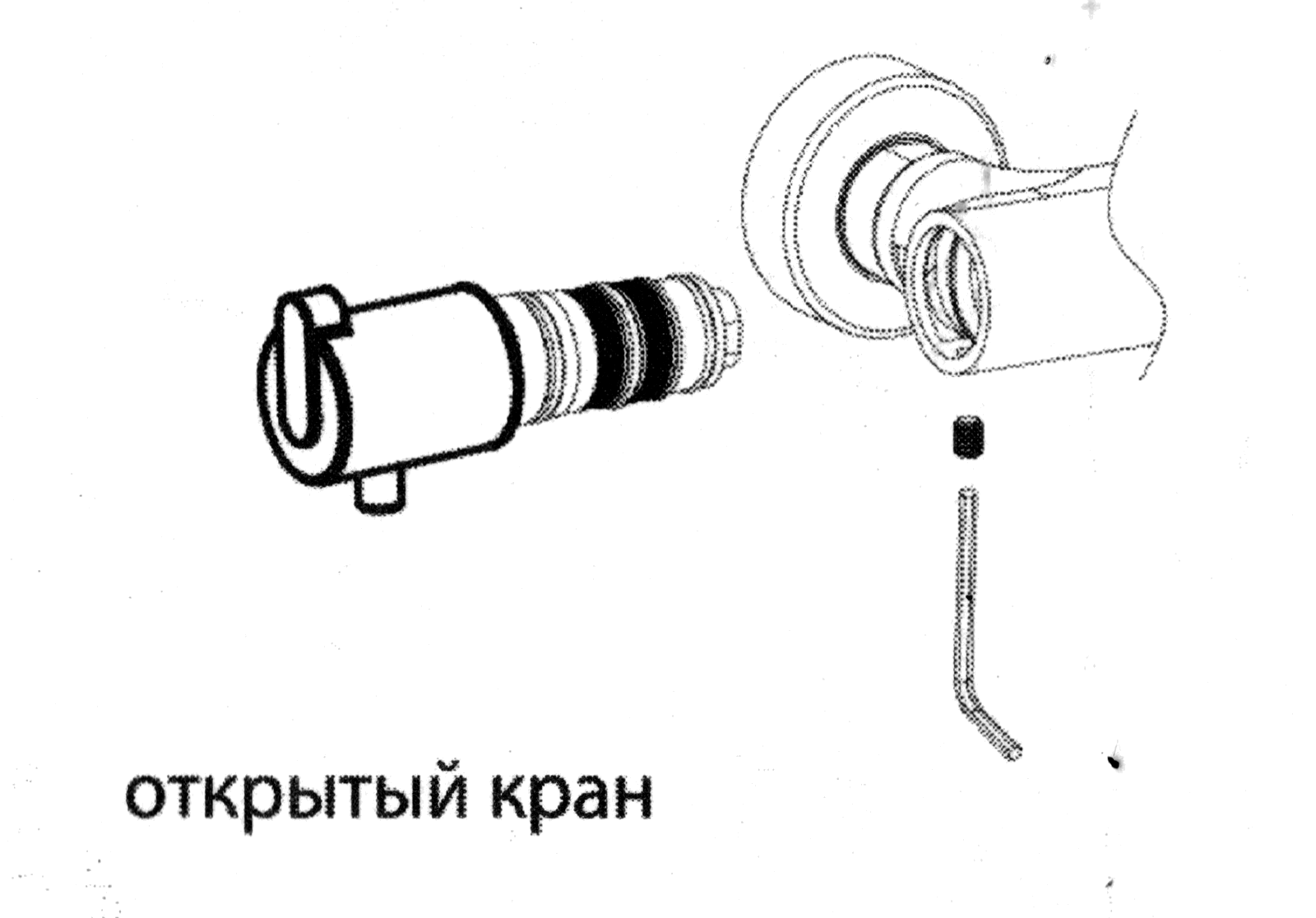

Картридж вставлен под давлением: чтобы вынуть его, ослабьте винты на нижней стороне корпуса. Загрязнения и известь удаляют уксусом или смягчителем, место соединения смазывают термостойкой смазкой, сборка идёт в обратном порядке.
Комплектация

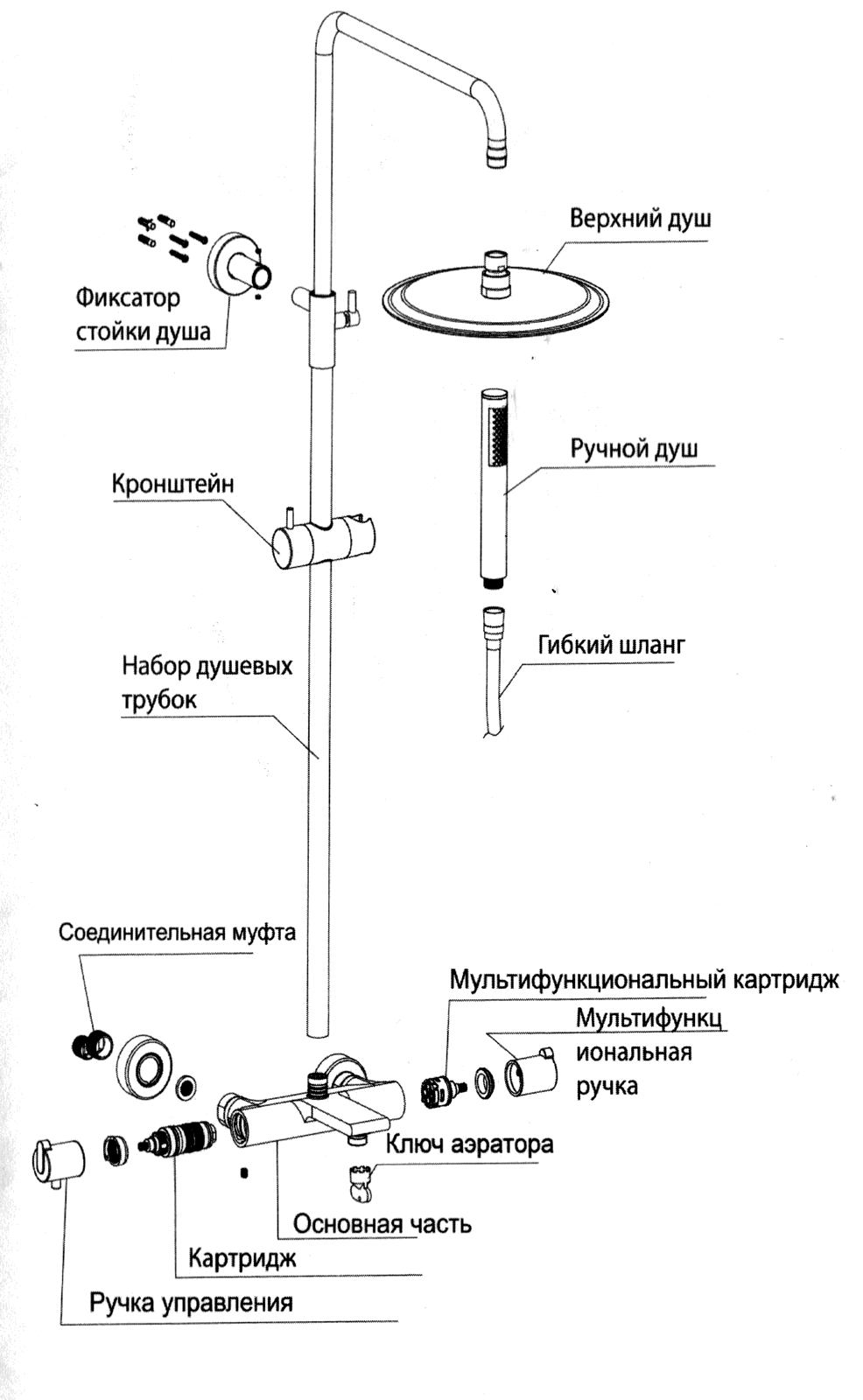

Состав поставки
- Верхний душ
- Фиксатор стойки душа
- Ручной душ
- Кронштейн
- Набор душевых трубок
- Гибкий шланг
- Соединительная муфта
- Набор соединений
- Мультифункциональная ручка
- Мультифункциональный картридж
- Ручка управления
- Картридж
- Основная часть
- Ключ аэратора
Проблемы и решение
Нет горячей или холодной воды
Проверьте, не засорены ли трубы и фильтры, сбалансировано ли давление и нет ли загрязнений в термостатическом картридже.
Ручка термостата идёт туго
Оставив воду включённой, несколько раз поверните ручку термостата — движение станет более плавным. Если этого не достаточно, картридж обслуживают по шагу с его извлечением.
Температура не поднимается выше 38 °C
Так работает предохранительный упор: нажмите кнопку на ручке термостата, чтобы отменить ограничение и получить более высокую температуру. После отпускания кнопки упор действует снова.
Течь по разъёмному соединению
Завинтите соединение заново и проверьте герметичность под давлением. Разборка основного корпуса вне регламента обслуживания не предусмотрена.
Уход за изделием
Для длительной работы системе нужны регулярная очистка поверхностей и обслуживание термостатического картриджа.
- Налёт удаляйте водой с мылом или специальными средствами для хромирования, затем тщательно промойте и вытрите насухо
- Избегайте кислых моющих средств, жёстких губок и стальной ваты — они повреждают хромированные детали
- Пластиковые и резиновые детали чистите так же тщательно, но без растворителей и средств на спиртовой основе
- Аэратор и насадки чистите регулярно, чтобы предотвратить засорение; в зонах с жёсткой водой — чаще
- Известь с термостатического картриджа удаляйте уксусом или смягчителем, место соединения смазывайте термостойкой смазкой
Без термостата
Душевая система CHIEZZA Atalora
Если стабилизация температуры не нужна, у Atalora есть версия без термостата: та же стойка с верхним душем, ручным душем и изливом, но с обычным картриджем и без предохранительного упора.
Частые вопросы
Как снять ограничение 38 °C?
Предохранительный упор ограничивает диапазон температур 38 °C. Нажав кнопку на ручке термостата, ограничение отменяется и открывается более высокая температура; после отпускания кнопки упор возвращается в работу.
Как извлечь термостатический картридж?
Картридж вставлен под давлением, поэтому его вынимают после ослабления винтов на нижней стороне корпуса. Загрязнения и известь удаляют уксусом или смягчителем, место соединения смазывают термостойкой смазкой, затем собирают узел в обратном порядке.
Что делать, если ручка термостата двигается туго?
Оставьте воду включённой и несколько раз поверните ручку термостата — движение должно стать более плавным. Если этого не произошло, картридж обслуживают: снимают известь уксусом или смягчителем и смазывают место соединения.
Подходит ли эта схема всем цветовым вариантам Atalora?
Да. Хром, чёрный и золотой варианты системы собираются одинаково: разметка подводок, высота установки и порядок сборки стойки между цветами не отличаются.
Что будет, если подключить горячую воду справа?
Подача горячей воды — строго слева, холодной — справа, если смотреть из рабочего положения. Для термостатического картриджа несоблюдение стороны подключения означает необратимое повреждение, поэтому сторону проверяют до затяжки соединений.
