Термостатическая душевая система Bonivera: монтаж и настройка
Колонна Bonivera собирается на готовую стену: смесительный узел закрывается декоративной панелью, сверху выходит верхний душ, сбоку — излив ванны и ручной душ. Система требует точной посадки корпуса и калибровки термостата при монтаже — ниже вся последовательность по шагам.
38 °C
предохранительный упор, снимается кнопкой
15–50 °C
диапазон смешанной воды
G 1/2
подводки и душевые выходы (узел — 5-G 1/2)
50–60 мм
вылет штуцеров от стены под облицовку
Технические данные
- Минимальное давление потока без сопротивления на выходе
- 0,5 бар
- Минимальное давление потока при сопротивлении на выходе
- 1 бар
- Максимальное рабочее давление
- 6 бар
- Рекомендуемое давление потока
- 1–5 бар
- Давление потока более 5 бар
- рекомендуется редукционный клапан
- Максимальная температура на входе горячей воды
- 80 °C
- Рекомендуемая температура на входе горячей воды
- 60–70 °C
- Температура горячей воды при подаче
- минимум на 2 °C выше смешанной
- Диапазон температур
- 15–50 °C
- Расход при давлении потока 3 бар
- 6–12 л/мин
- Присоединительные размеры
- G 1/2, узел — 5-G 1/2
Все смесительные клапаны Bonivera настраиваются на заводе при давлении 3 бар с обеих сторон; производительность оптимальна для любого типа котла или водонагревателя.
Перед монтажом
Перед подключением линии подачи продуваются от загрязнений; горячая вода подключается слева, холодная справа — перепутанные линии необратимо выводят картридж из строя. Монтаж выполняет квалифицированный специалист.
Что подготовить к монтажу
- Выведенные штуцеры подводок с вылетом 50–60 мм от черновой стены
- Горячая линия слева, холодная справа, обе продуты
- Запорный клапан воды для отключения на время работ
- Спиртовой уровень для выверки корпуса
Проверки при установке
- Штуцеры выступают от стены с учётом толщины облицовки (50–60 мм)
- Корпус выровнен по горизонтали, вертикали и параллельно стене
- Линии на ручке термостатического картриджа и шестерёнках совмещены
- Соединения затянуты и проверены на герметичность
Монтаж по шагам
Шаг 1. Трубное соединение системы

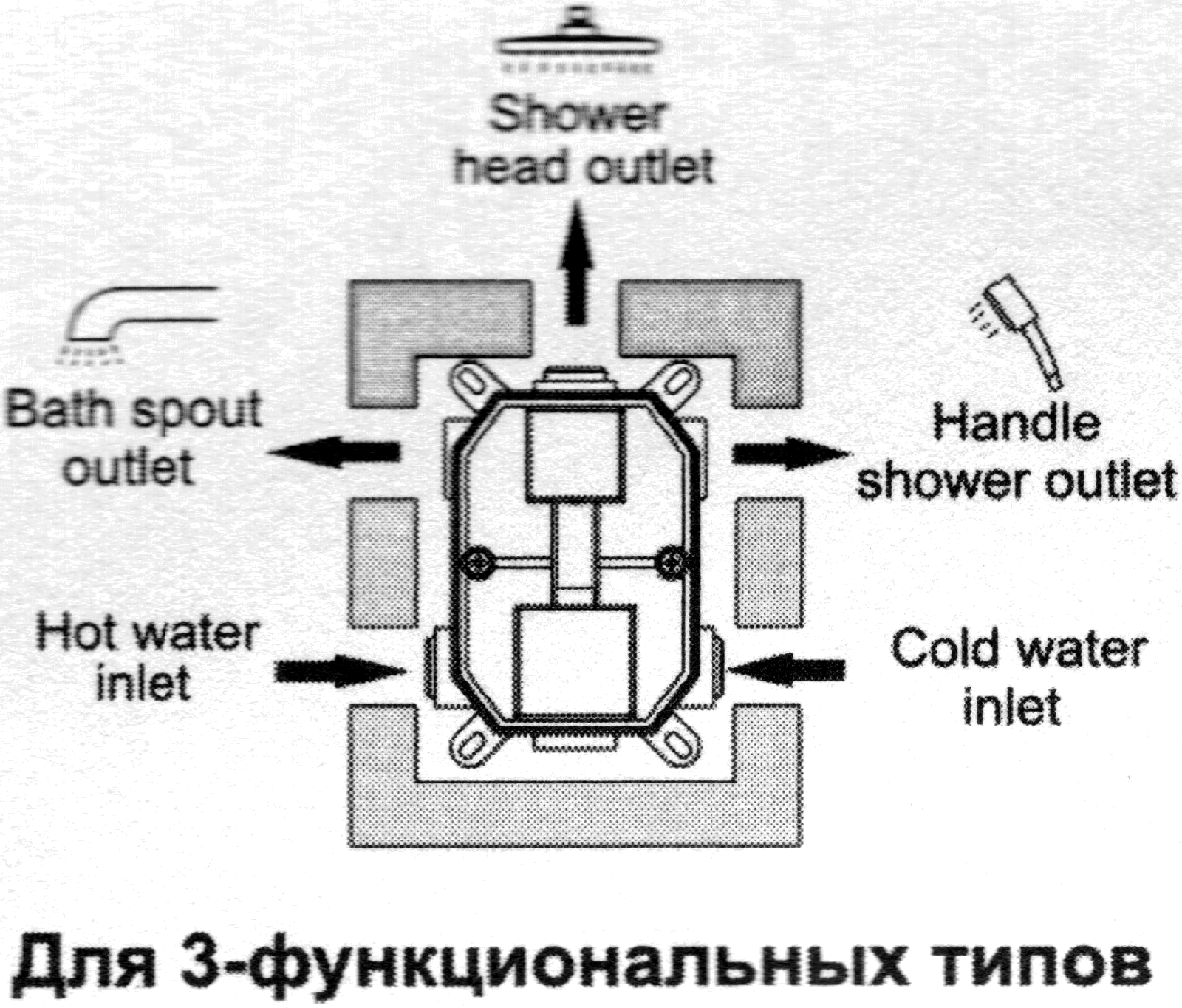

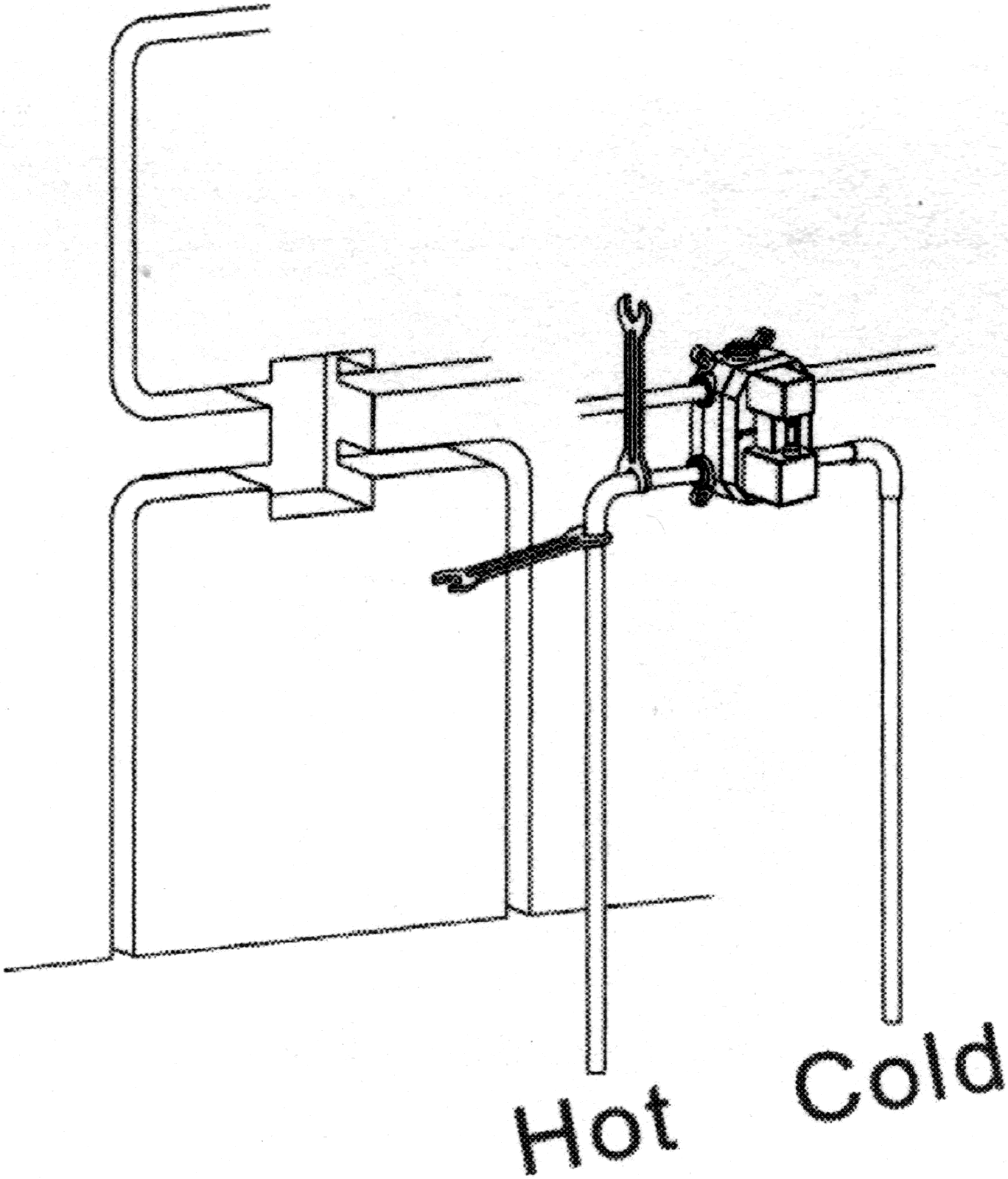

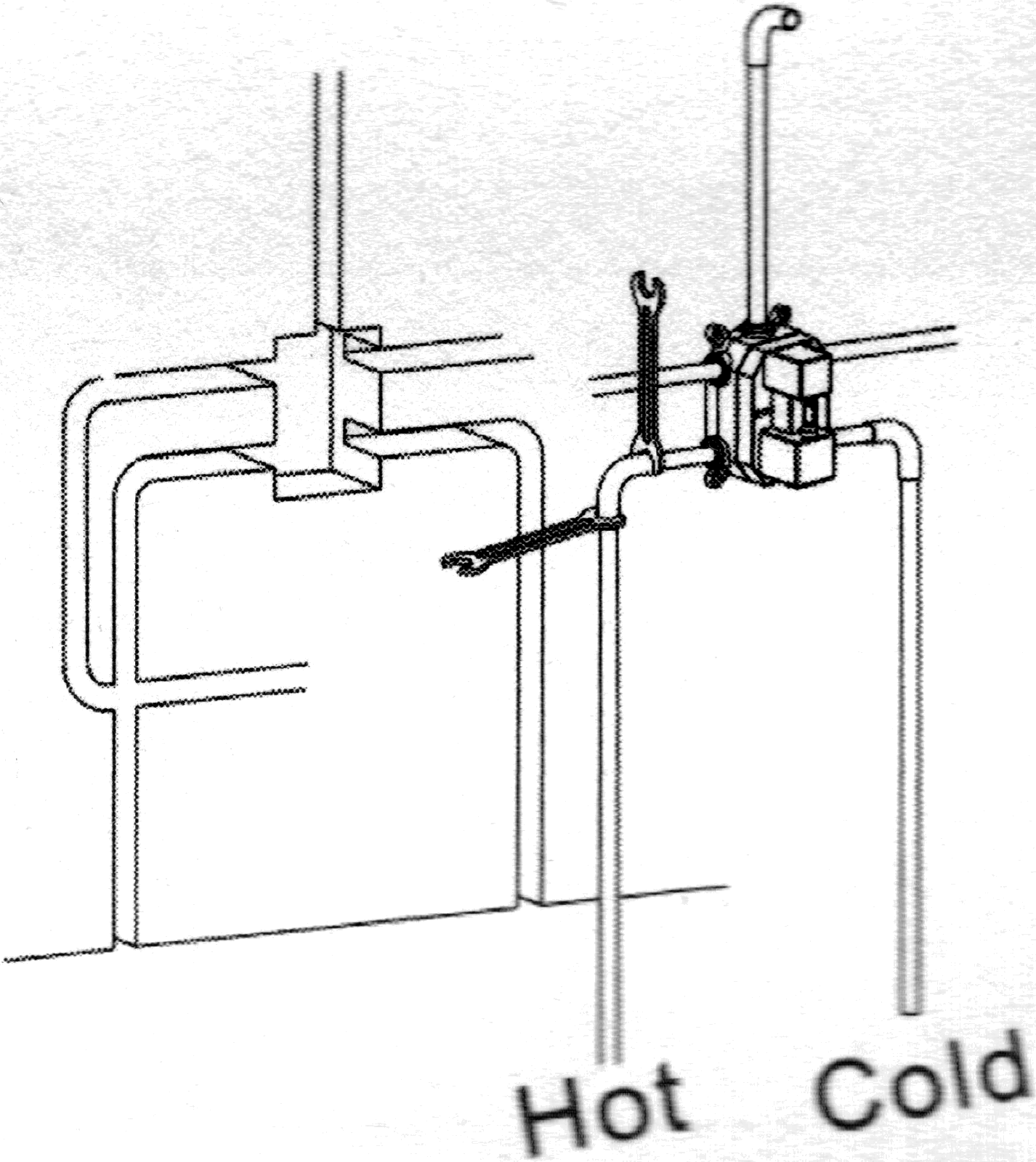

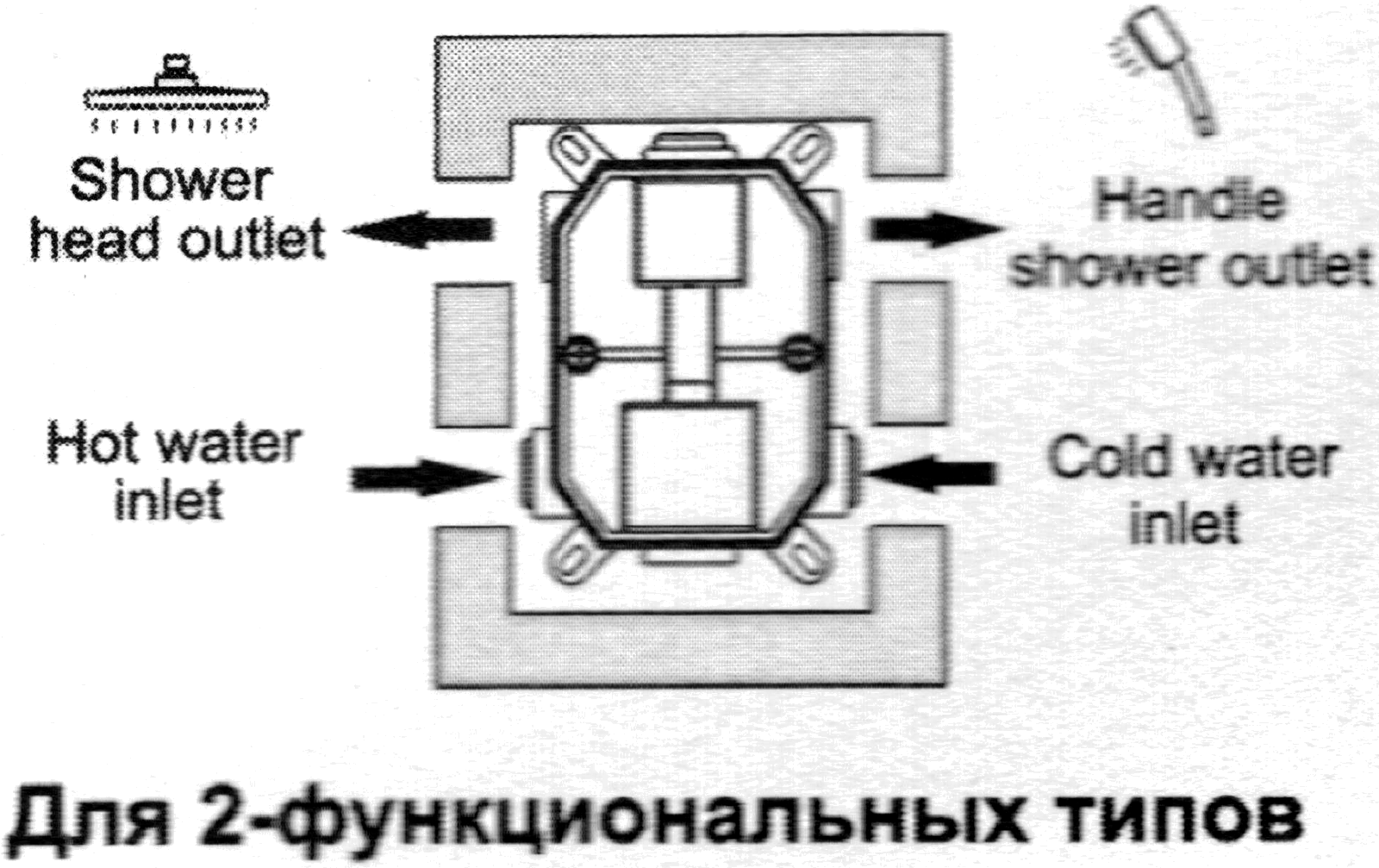

Схема подключения определяет назначение каждого выхода: входы Cold и Hot, выход душа, выход излива ванны и выход ручного душа. У 2-функциональных систем работают два выхода, у 3-функциональных добавляется верхний душ. Горячая вода всегда слева.
Шаг 2. Установка основного корпуса и планки уровня
С корпуса снимается пластиковая защитная крышка, корпус надевается на клапан и затягивается ручкой. Планка уровня контролирует посадку: линии на ручке термостатического картриджа и шестерёнках должны находиться на одном уровне — это условие корректной работы термостата.
Шаг 3. Размеры для монтажа

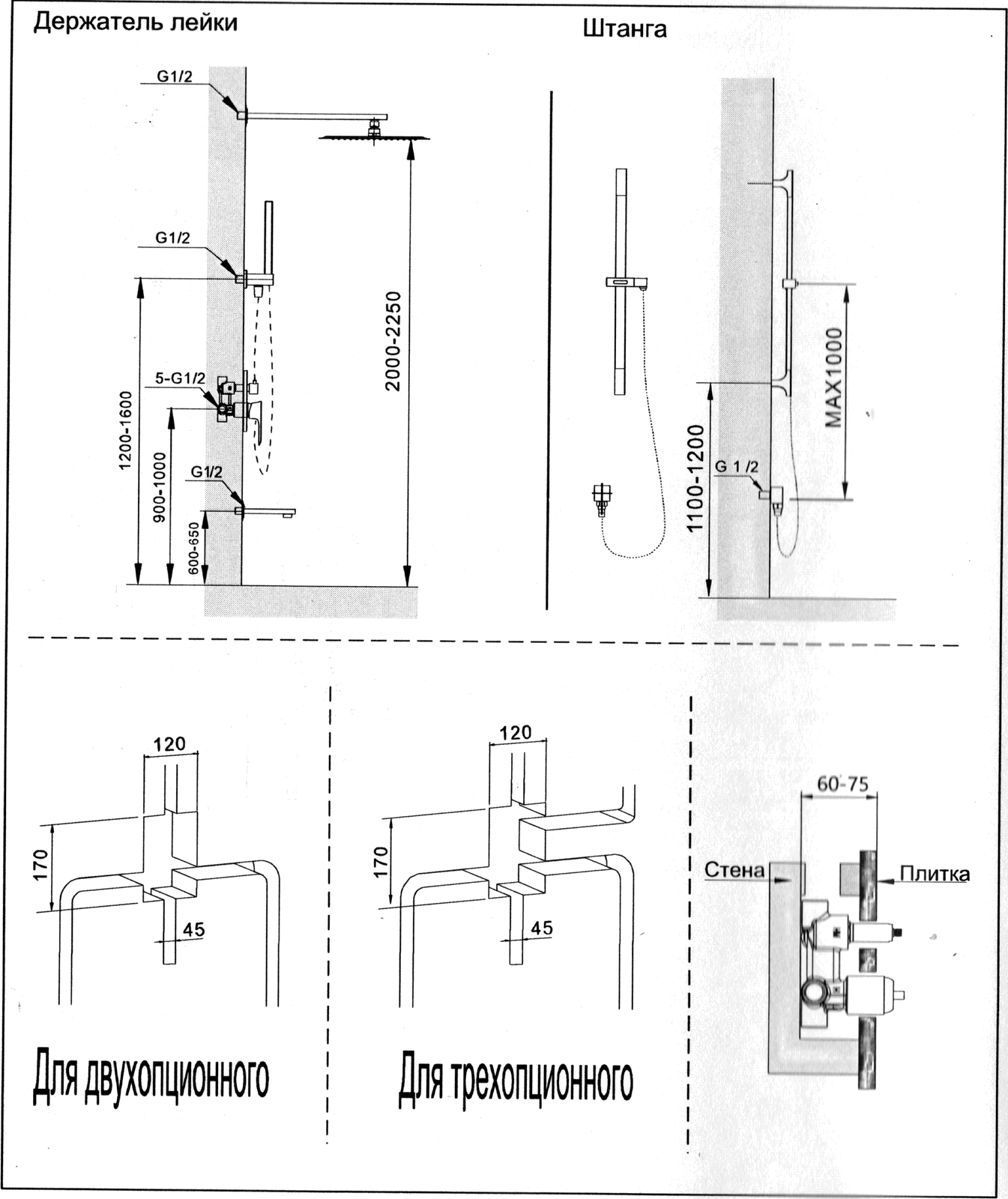

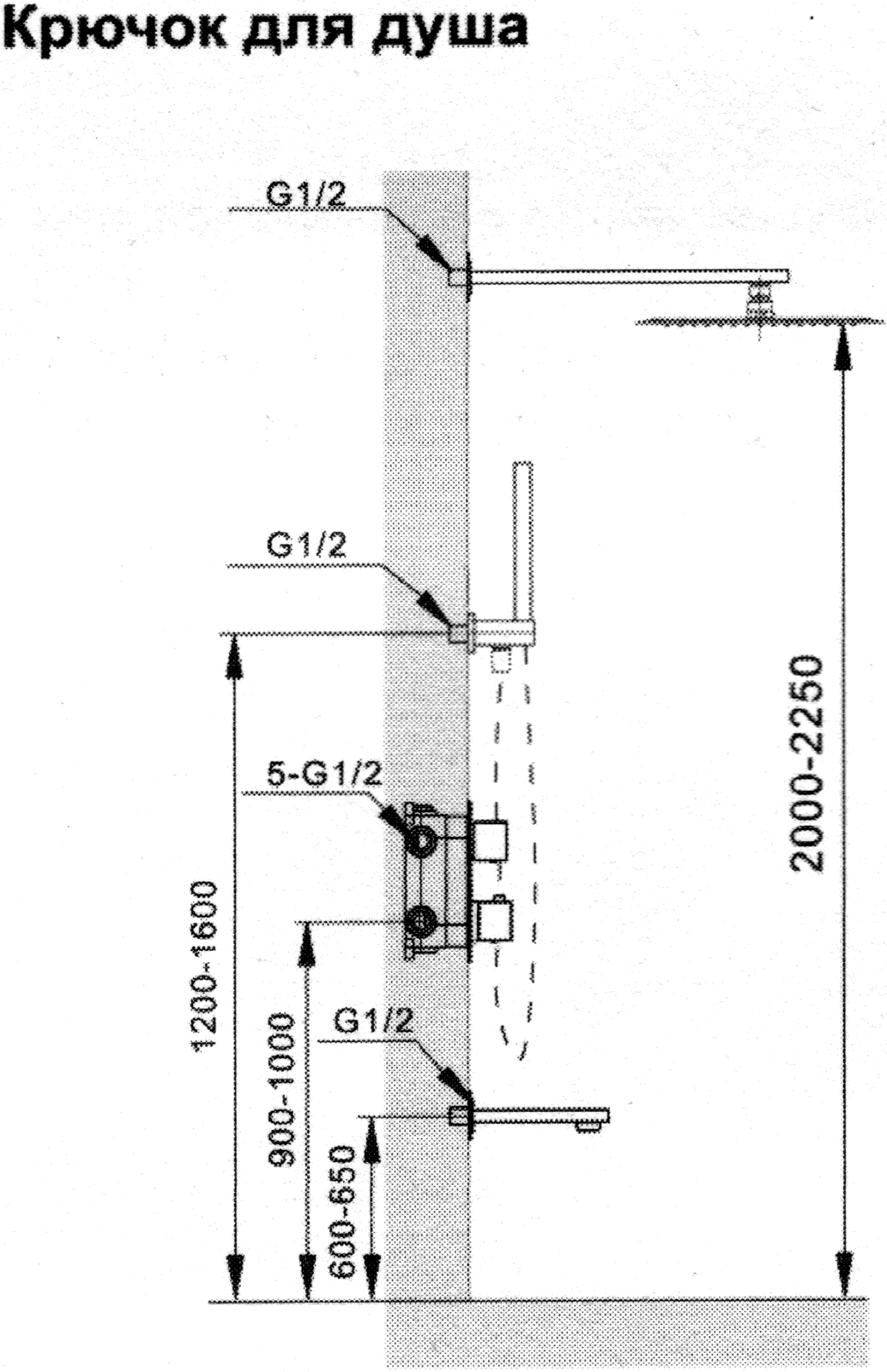

Система подключается подводками G 1/2, смесительный узел — 5-G 1/2, вылет штуцеров — 50–60 мм от стены с учётом облицовки. Оси размечаются до укладки плитки: монтаж планки уровня на готовую стену возможен только в этом диапазоне.
Шаг 4. Настройка температуры за четыре шага
Если упор 38 °C не соответствует фактической температуре, картридж калибруется: снимите крышку и ослабьте шестигранный винт; снизьте температуру до 30 °C и проверьте её термометром; вращая ручку термостата, повышайте от 30 до 38 °C, потяните пластиковую ручку вправо и верните в центральное положение; установите крышку на место и затяните.
Шаг 5. Ручка переключателя режимов

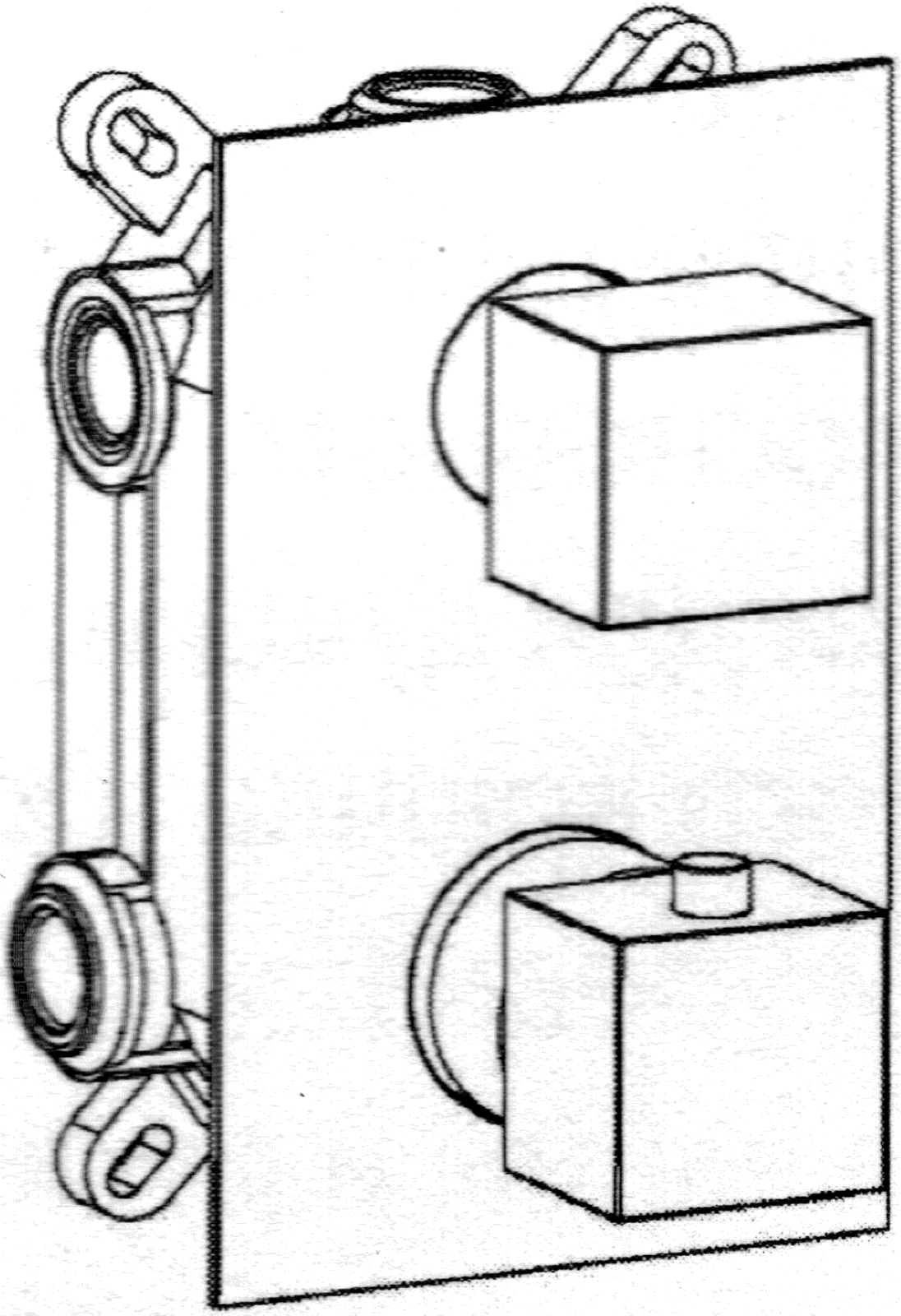

Переключение «термостатическая ванна / душ» выполняется ручкой на корпусе: расход растёт при полном открытии подающего клапана. Положения ручки фиксированные — принудительно дожимать переключатель за пределы упоров не требуется.
Шаг 6. Излив ванны и ручка душа

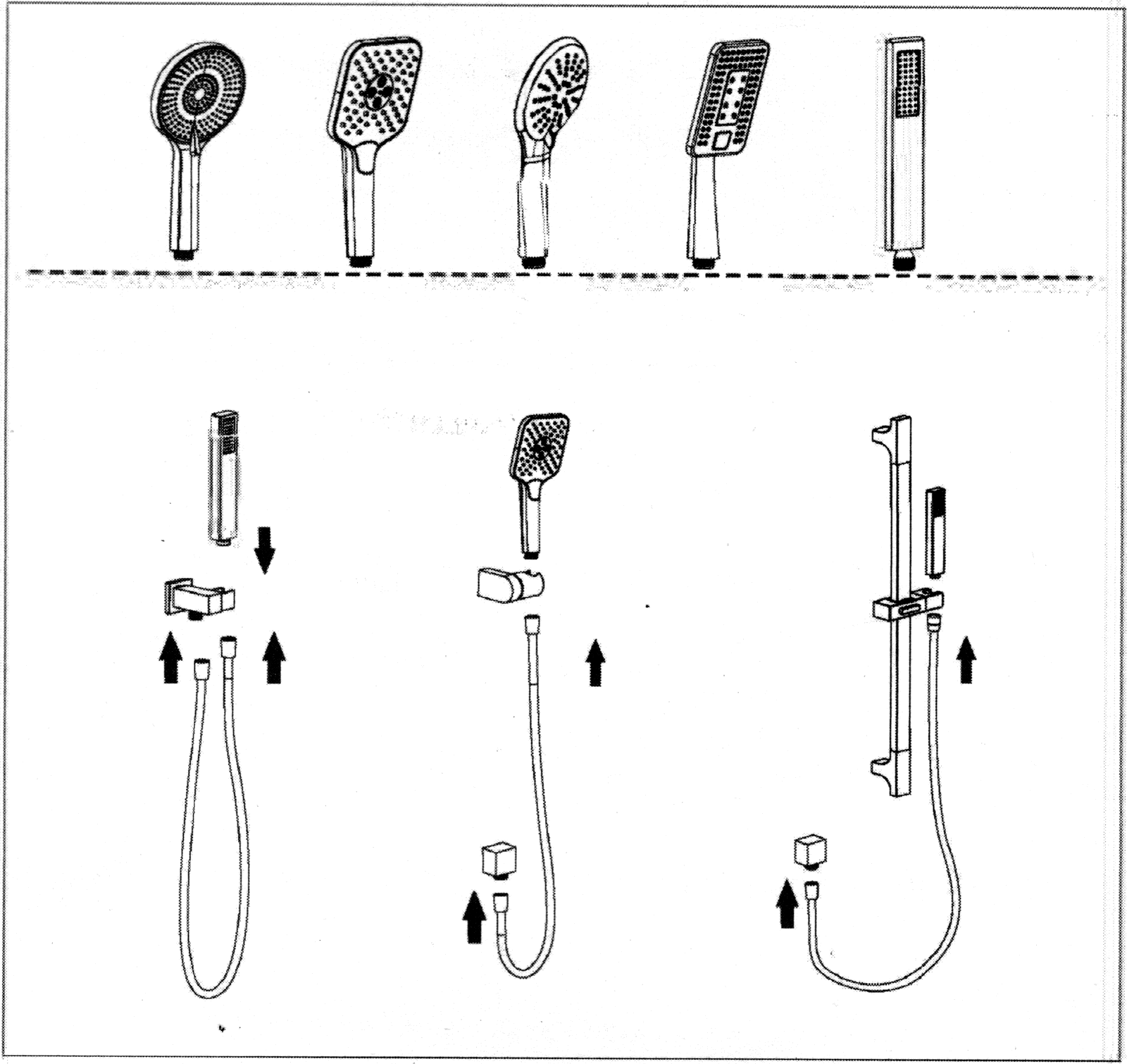

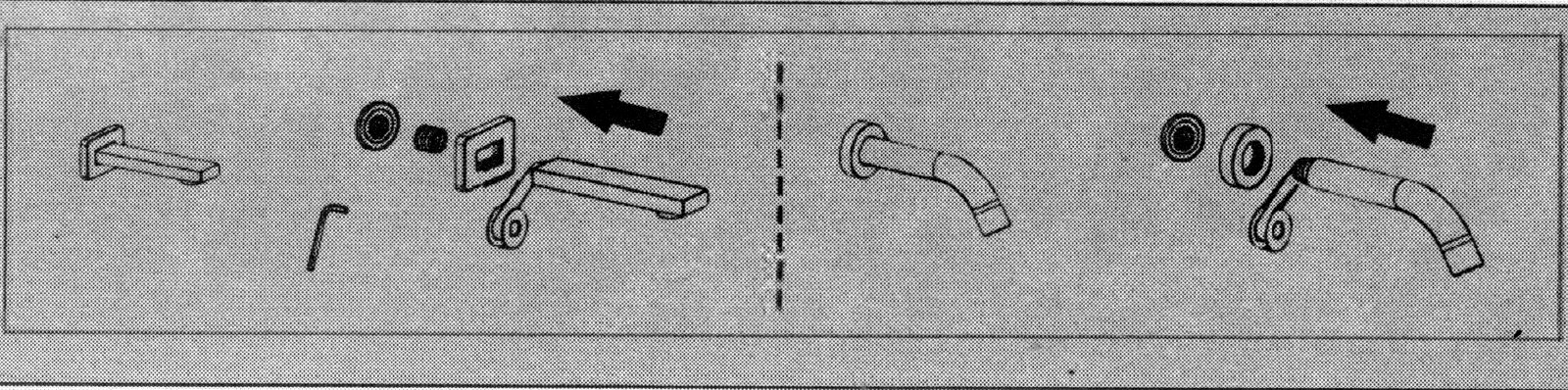

Излив и держатель ручного душа садятся на свои посадочные места после облицовки. Соединения затягиваются от руки до упора: перетяжка гаек на декоративных поверхностях оставляет следы и считается повреждением при монтаже.
Шаг 7. Насадка для душа и кронштейн

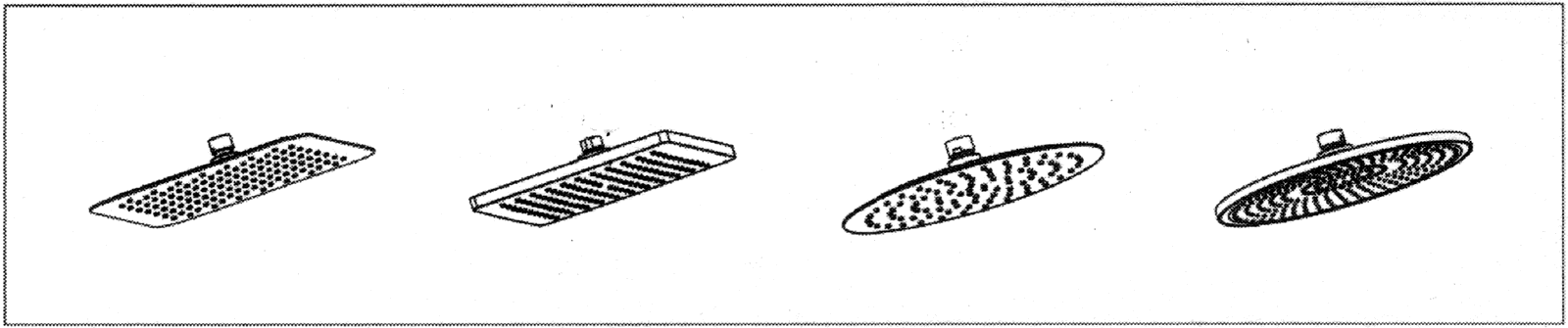

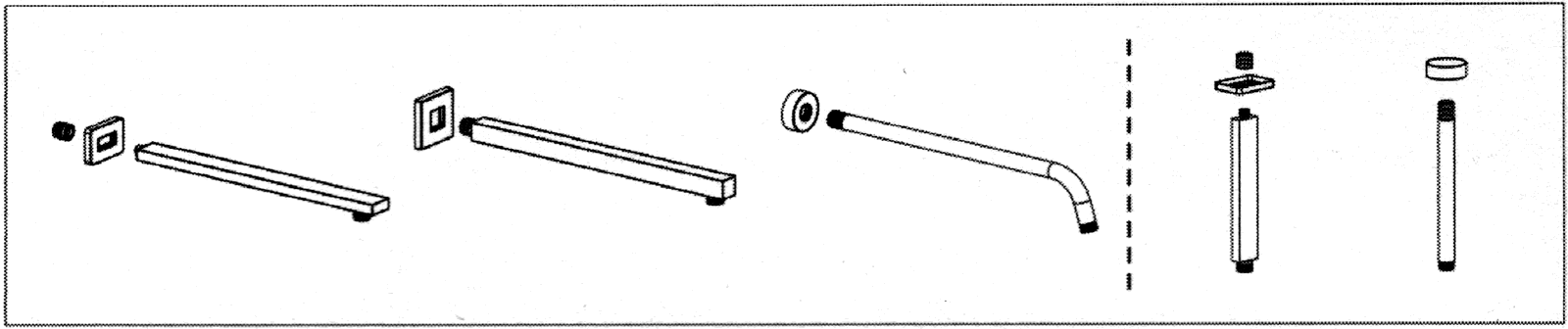

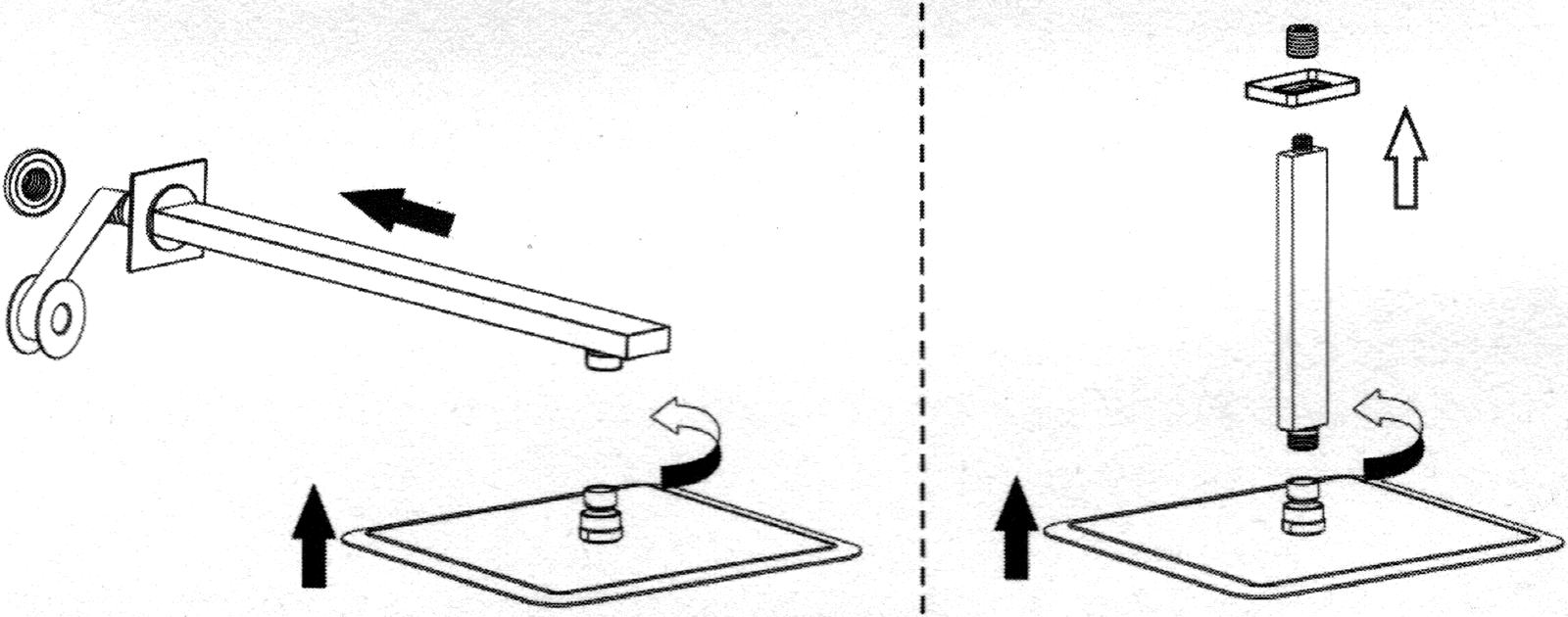

Верхняя насадка крепится на кронштейн, выведенный к выходу душа. Прокладка ставится на сухое посадочное место, резьба затягивается равномерно — перекос прокладки даёт капель после закрытия воды.
Шаг 8. Душевой крючок и колено

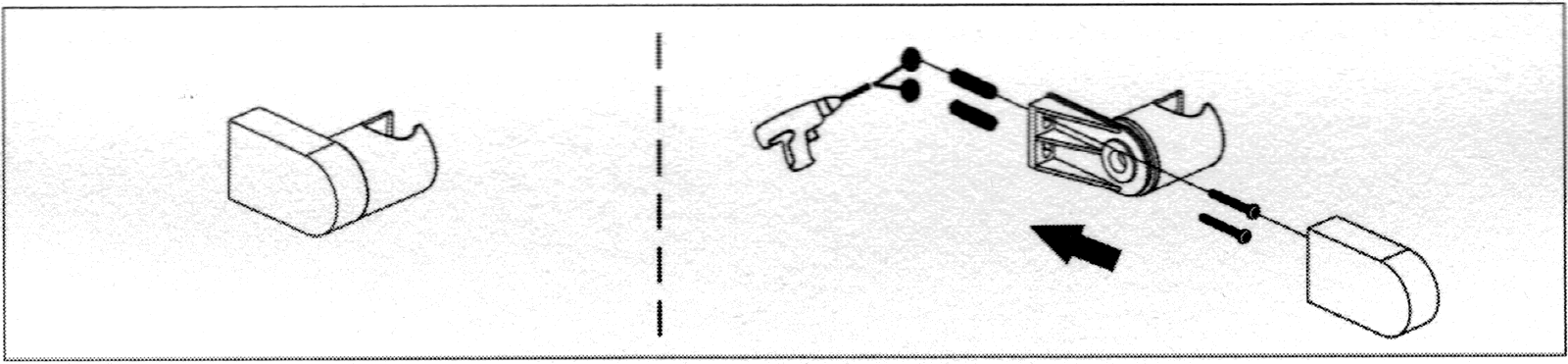

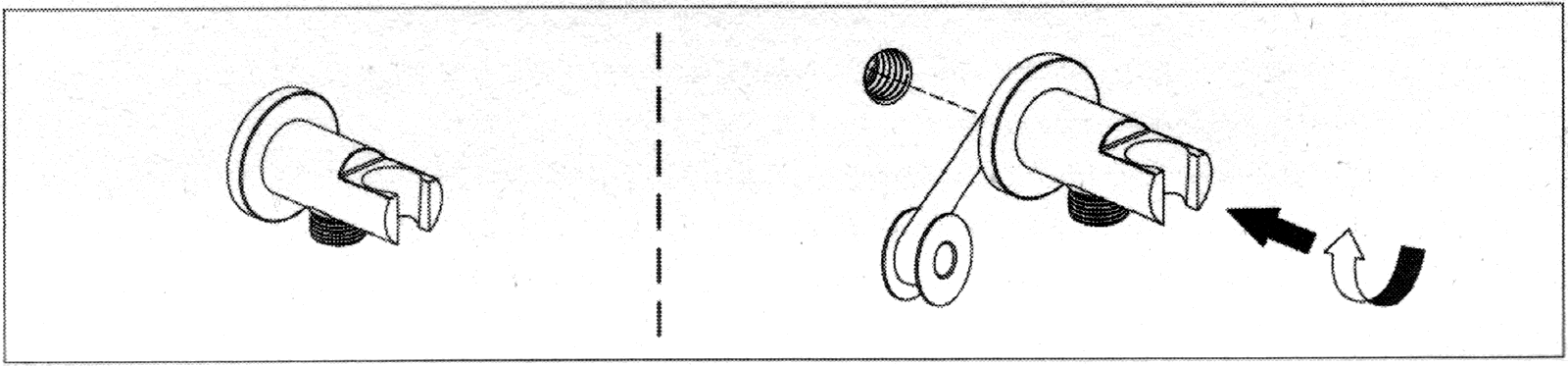

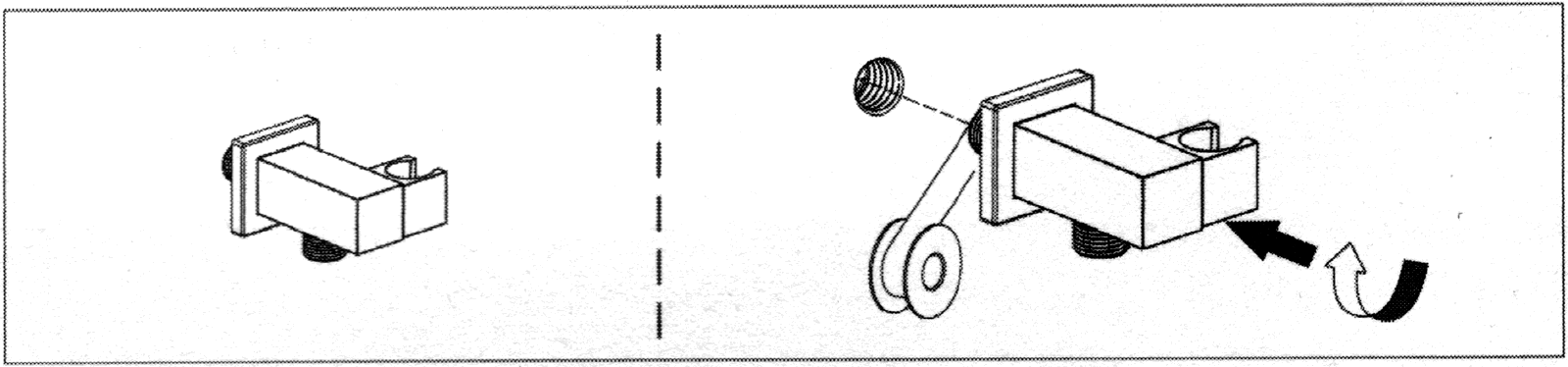

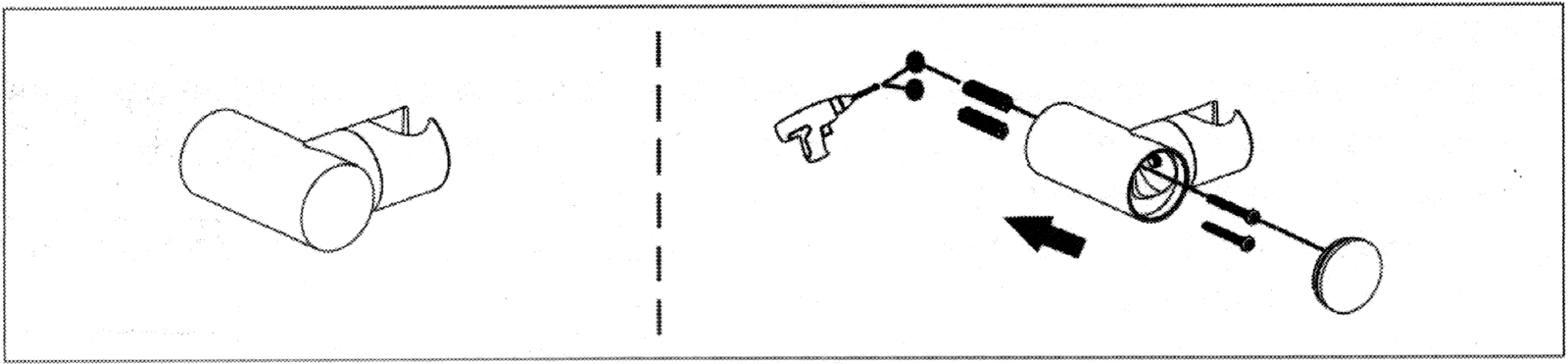

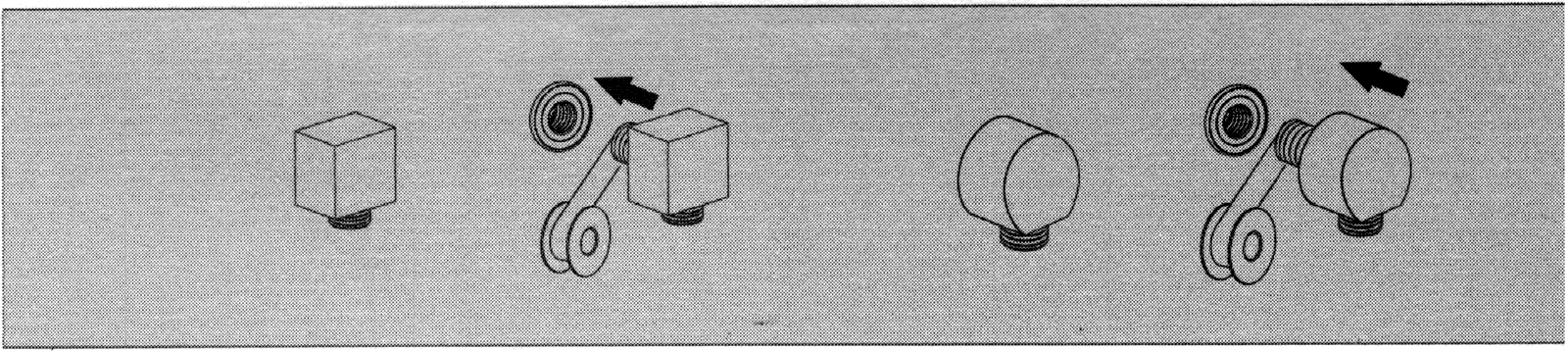

Крючок для ручного душа и колено крепятся в последнюю очередь: система уже стоит на посадке, остаётся выставить высоту ручного душа под фактический рост пользователей и зафиксировать узлы.
Комплектация
Поставка системы — 10 позиций
- Кронштейн для душа
- Насадка для душа
- Ручка для душа
- Крючок для душа
- Крючок для душа (второй)
- Планка уровня
- Угловой фиксатор
- Защитная крышка
- Ручка
- Излив для ванны
Проблемы и решение
Нет горячей или холодной воды
Проверьте, не засорены ли трубы или фильтры, сбалансировано ли давление и нет ли загрязнений в термостатическом картридже.
Термостат не даёт температуру 38 °C
Сверьте условия с техническими данными, затем снова откалибруйте картридж по четырём шагам настройки температуры.
Перемещение картриджа затруднено
Оставив воду включённой, несколько раз поверните ручку термостата — движение станет более плавным.
Очистка и техническое обслуживание
Для длительной работы системе нужны регулярная очистка и обслуживание картриджа.
- Промывайте систему чистой водой и вытирайте только мягкой тканью
- Загрязнения удаляйте мягкой жидкостью или средством для прозрачного стекла
- Не используйте чистящие и полировальные пасты, наждачную бумагу, бумажные салфетки и скребки
- Кислотные, нерастворимые и зернистые моющие средства и мыло запрещены
- Картридж обслуживается уксусом или смягчителем, стык смазывается термостойкой смазкой
- Пользователи младше 14 лет пользуются системой в сопровождении взрослых: кипяток из термостата обжечь
Скрытый монтаж
Встраиваемые душевые системы CHIEZZA Ribago и Atalora
Если верхний душ нужен без стойки — корпус прячется в стену: у встраиваемых систем своя схема, с разметкой осей, посадкой 60–75 мм и сборкой обвязки после облицовки.
Частые вопросы
Как временно снять ограничение 38 °C?
Предохранительный упор ограничивает диапазон 38 °C; нажав кнопку на ручке термостата, ограничение отменяется и открывается более высокая температура. После отпускания кнопки упор снова действует.
Упор 38 °C не совпадает с термометром — что делать?
Фактические условия влияют на измеренную температуру: сверьтесь с техническими данными и откалибруйте картридж по четырём шагам (снятие крышки, снижение до 30 °C, подведение до 38 °C, обратная сборка).
Что означает «линии на одном уровне» при установке планки?
Это контрольное совпадение риски на ручке термостатического картриджа с шестерёнками механизма при посадке планки уровня. Если линии не совпали, корпус стоит неровно и термостат будет показывать неточную температуру.
Как обслуживать картридж?
Картридж, вставленный под давлением, вынимается после ослабления винтов на нижней стороне корпуса. Накипь удаляется уксусом или смягчителем, место соединения смазывается термостойкой смазкой, сборка — в обратном порядке.
