Встраиваемые душевые системы CHIEZZA: монтаж скрытой части и облицовка
У встраиваемой системы самая ответственная часть спрятана в стене: коробка смесительного клапана монтируется до облицовки, и переделка после плитки стоит дороже самого смесителя. Ниже — вся последовательность Ribago и Atalora: от разметки осей и глубины посадки до сборки внешних элементов и замены картриджа.
G 1/2
присоединение подводок и душевых выходов
5 × G 1/2
выходы смесительного узла
120 мм
межосевое расстояние подводок
60–75 мм
диапазон глубины посадки корпуса
Размеры скрытого монтажа
- Присоединение к водопроводным линиям
- G 1/2
- Выходы смесительного узла
- 5 × G 1/2
- Межосевое расстояние подводок
- 120 мм
- Ось подводки от плоскости стены
- 45 мм
- Глубина посадки корпуса в стену
- 60–75 мм
- Типы схем подключения
- 2-функциональные и 3-функциональные
Значения разметки: до облицовки стены положение осей и глубина посадки фиксируются по этим цифрам.
Перед монтажом
Монтаж делится на скрытую и наружную часть. Скрытая часть заканчивается опрессовкой и облицовкой, наружная собирается уже по готовой плитке — нарушать этот порядок нельзя.
Что подготовить до облицовки
- Смесительный узел со защитной крышкой из комплекта
- Разводку труб по схеме 2- или 3-функционального подключения
- Горячая линия — слева, холодная — справа, если смотреть из рабочего положения
- Продутые от загрязнений линии подачи
Проверки перед заделкой стены
- Оси подводок размечены: 120 мм между осями, 45 мм до плоскости стены
- Корпус посажен на глубину 60–75 мм с учётом толщины будущей облицовки
- Соединения затянуты и проверены под давлением
- Клапаны переключения работают при снятой декоративной панели
Монтаж от разметки до излива
Шаг 1. Разметка под скрытый монтаж
Разметка задаёт положение каждой оси: межосевое расстояние подводок 120 мм, отступ оси 45 мм от стены, глубина посадки корпуса 60–75 мм. Отдельно размечаются выходы под верхний душ и держатель лейки — поправить оси после облицовки невозможно.

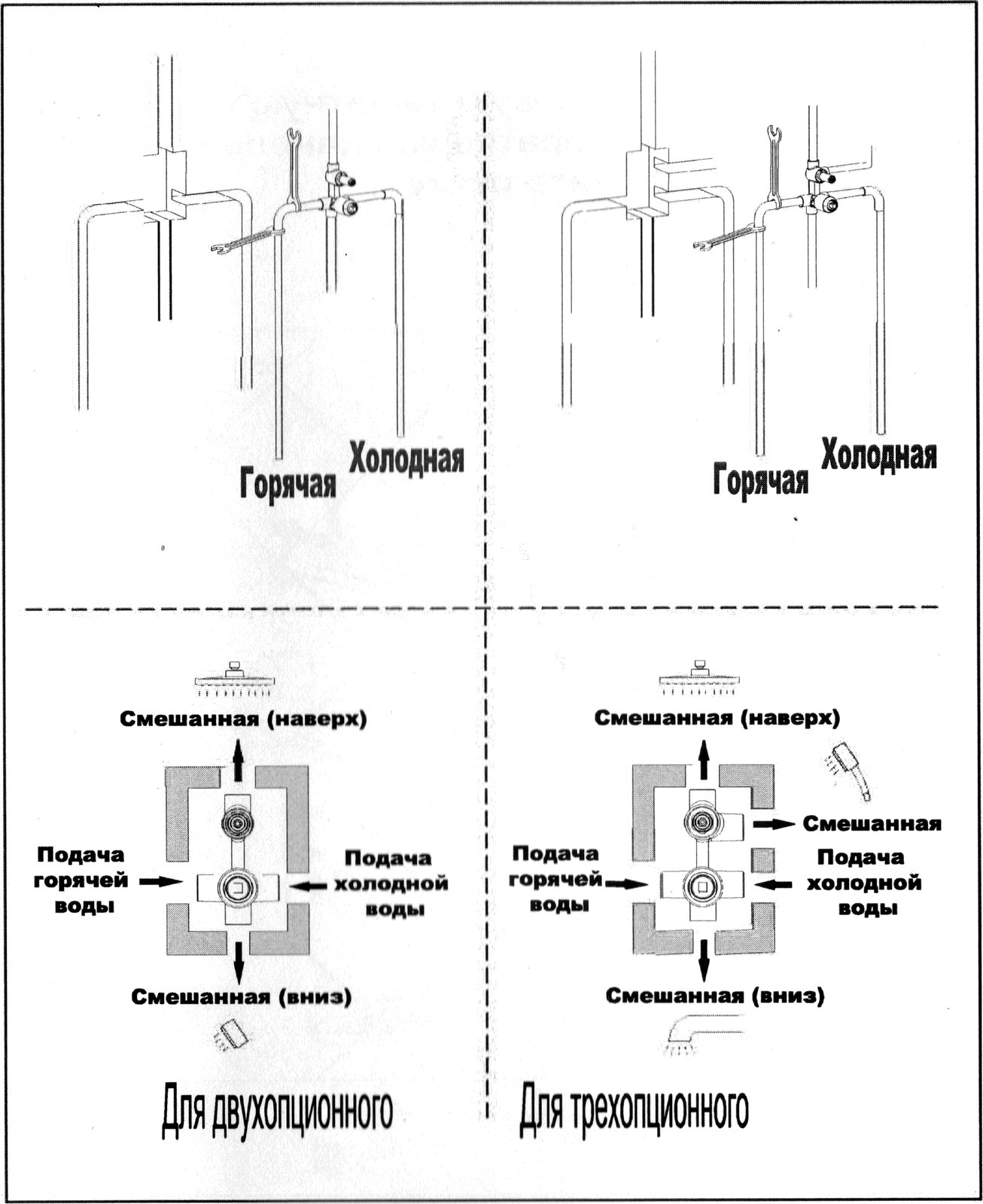

Шаг 2. Монтаж сантехнических труб
Трубы подводятся по схеме подключения: у 2-функциональной системы — излив и ручной душ, у 3-функциональной добавляется верхний душ. Горячая линия подключается слева, холодная — справа. Перед подсоединением к узлу линии продуть, чтобы окалина не попала в клапан.

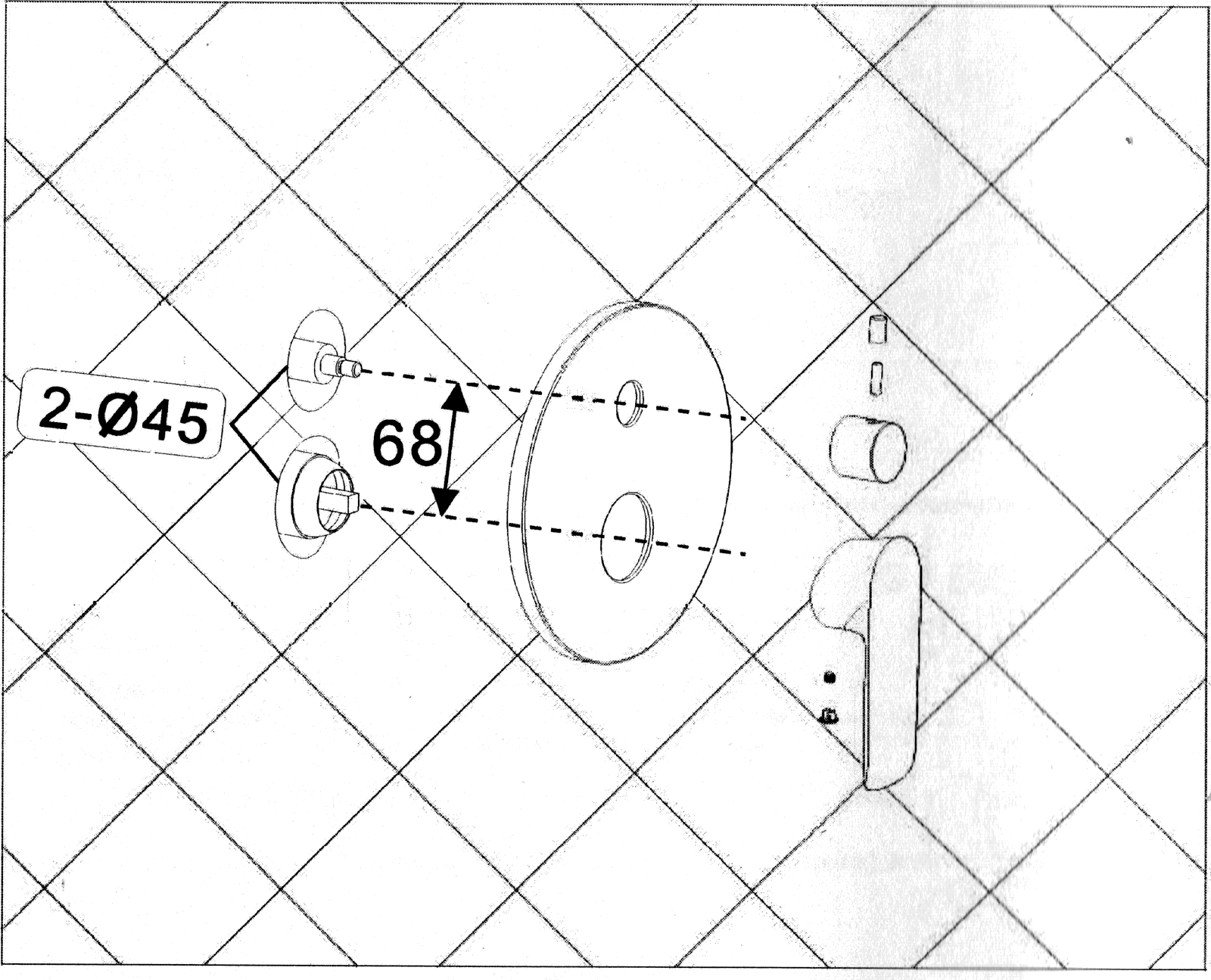

Шаг 3. Установка основной части
С пластикового корпуса снимают защитную крышку только после опрессовки и чистовой отделки ниши: корпус надевается на клапан, декоративная панель ставится на место, ручка затягивается до упора. Фиксаторы положения выставляются по штатным упорам.

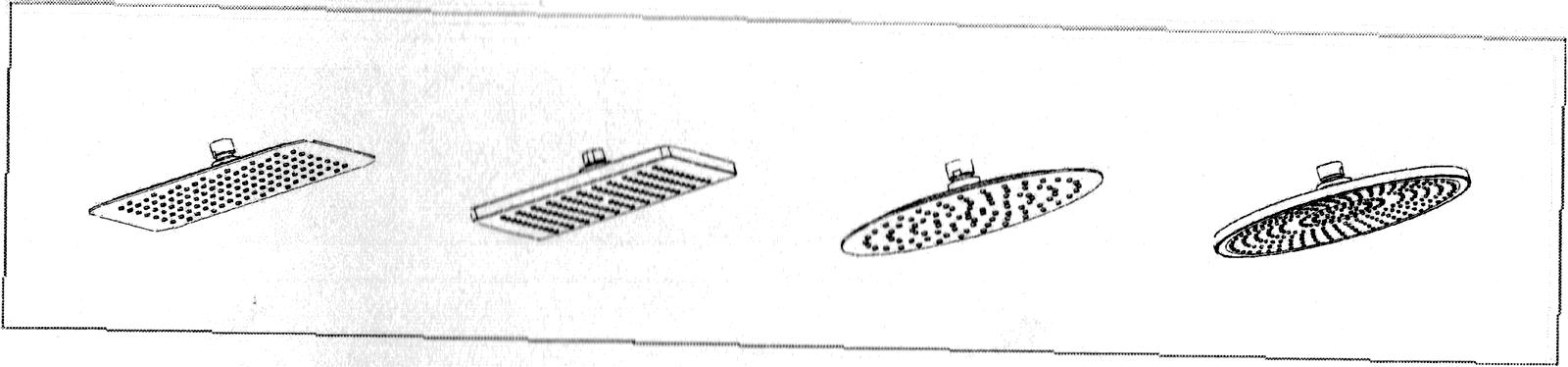

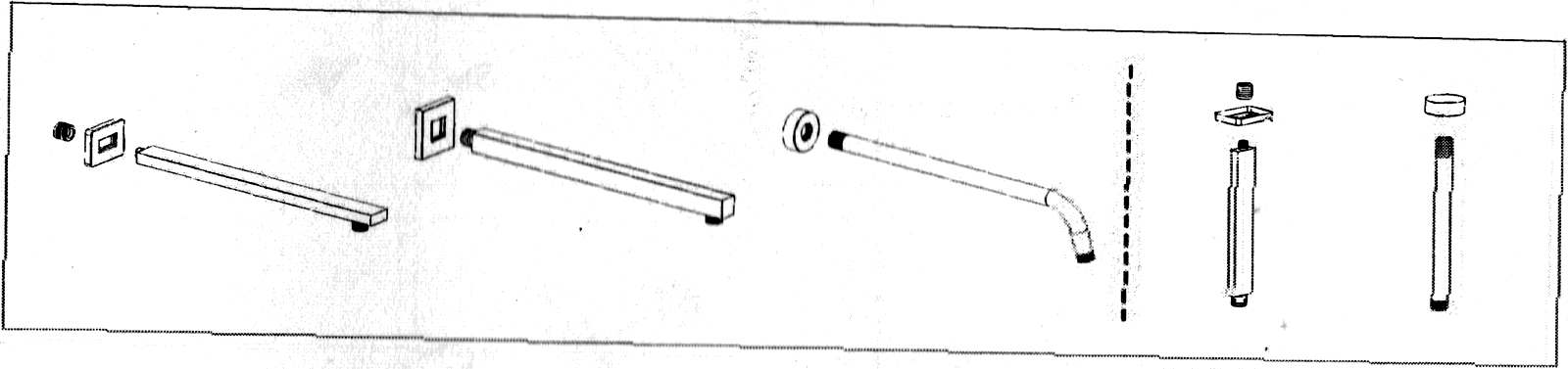

Шаг 4. Верхний душ и душевой кронштейн
Кронштейн крепится к стене через заложенную точку, труба верхнего душа соединяется с выходом смесительного узла. У 2-функциональных систем этот шаг пропускается — выход верхнего душа в них не предусмотрен схемой.

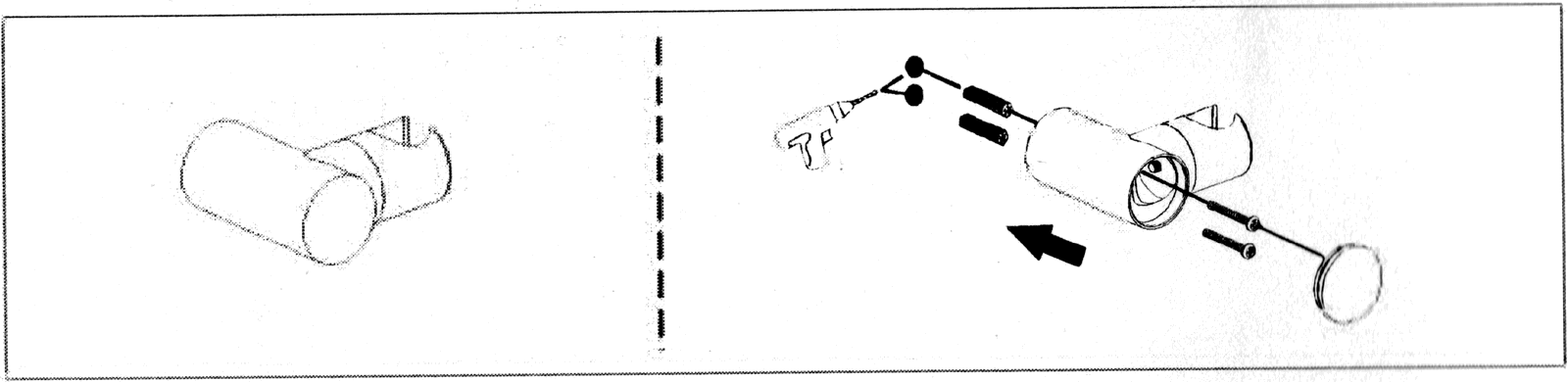

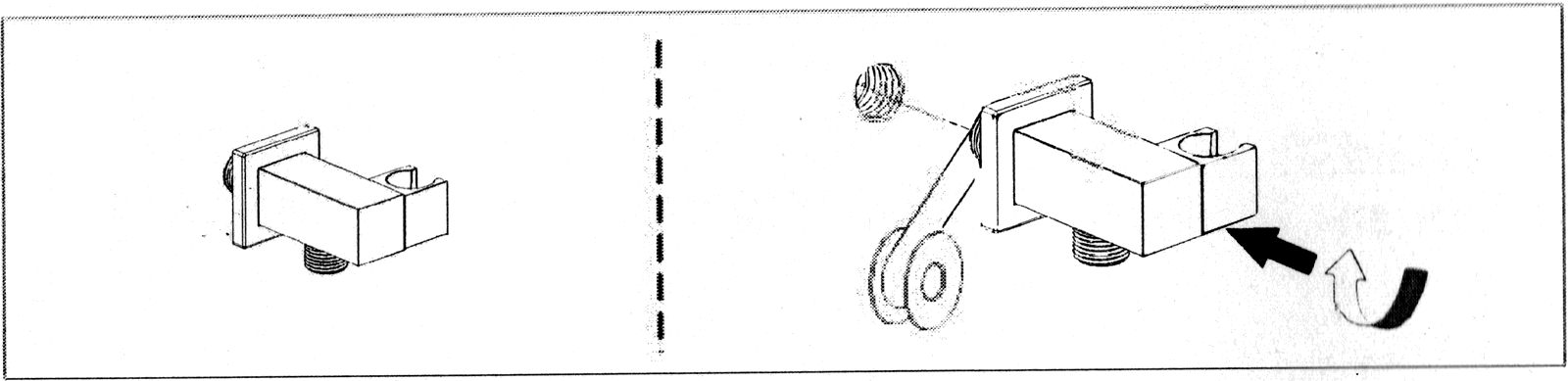

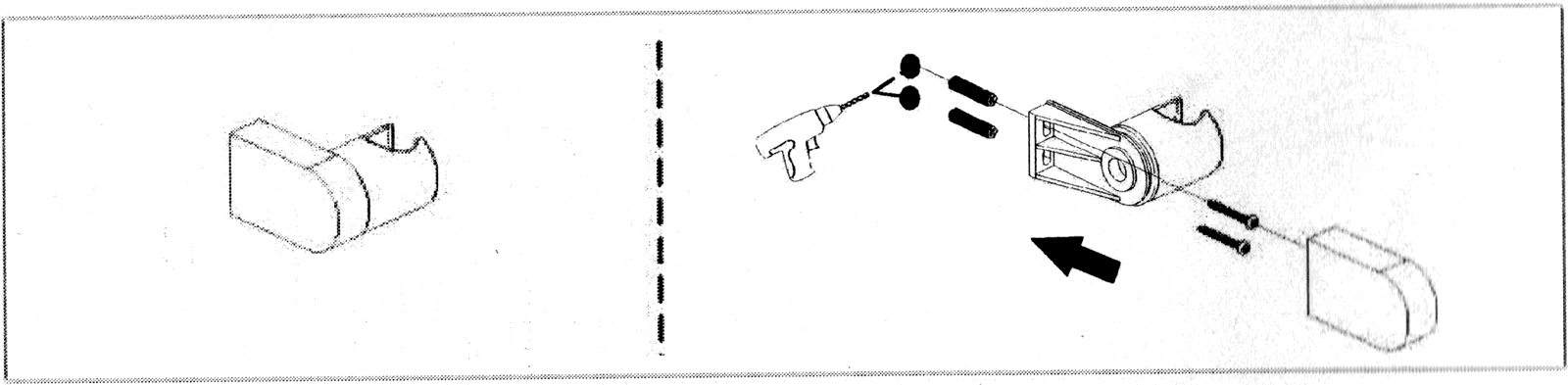

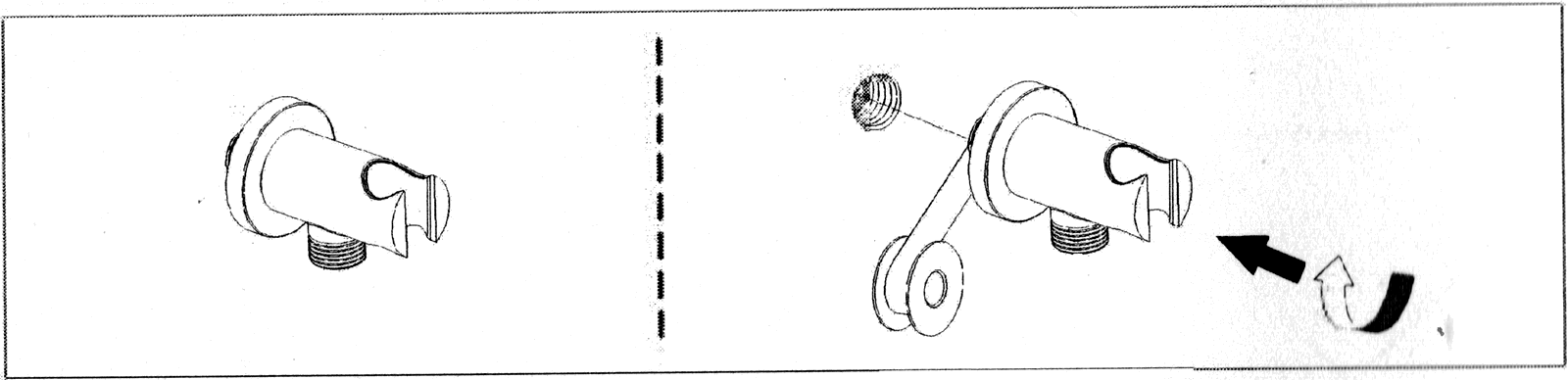

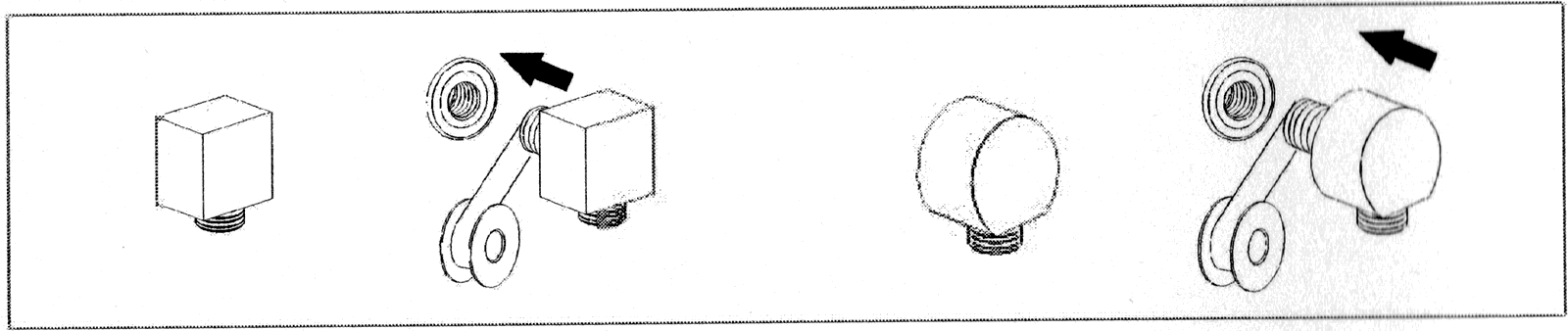

Шаг 5. Держатель лейки, штанга и колено

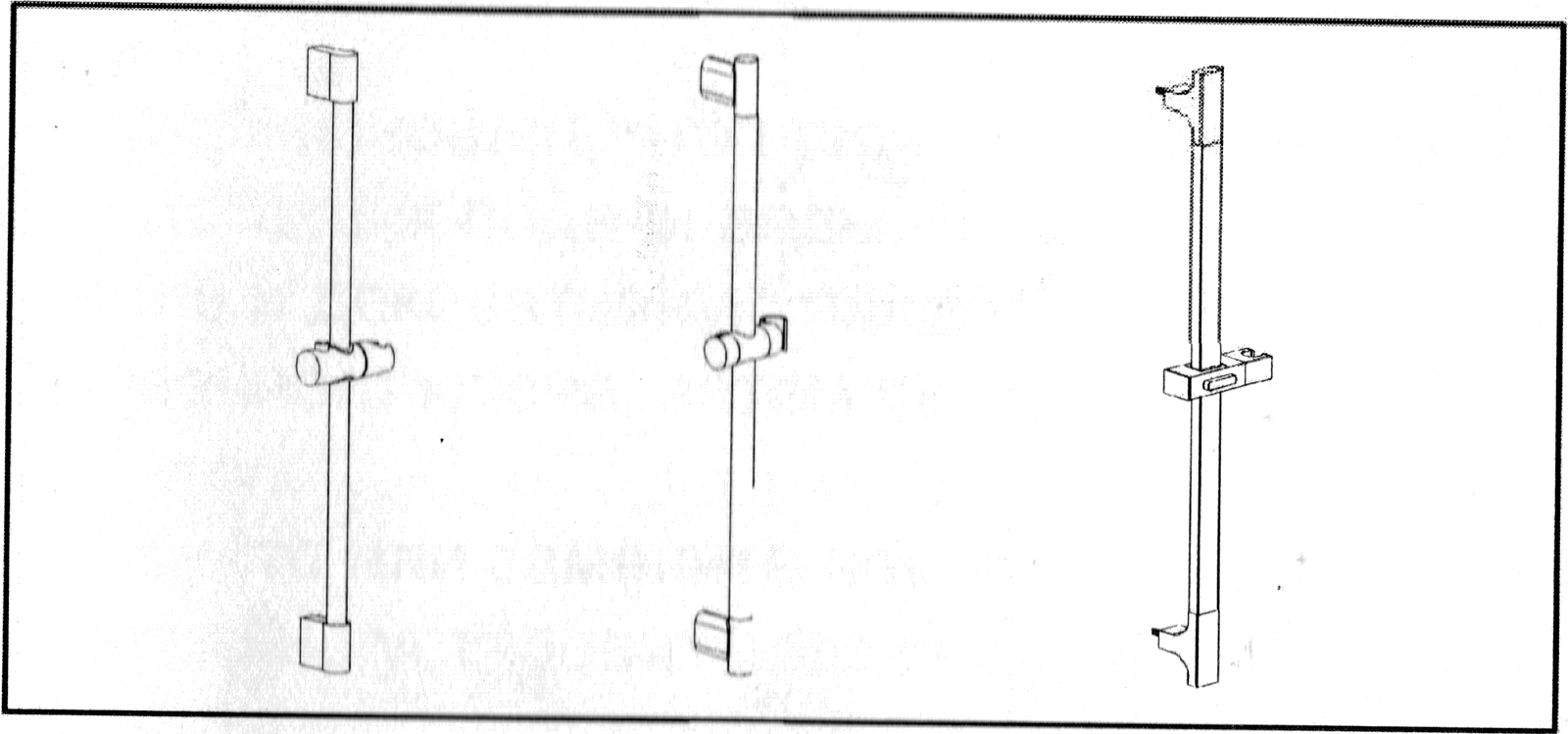

Держатели лейки ставятся на свои оси, штанга собирается с коленом и фиксируется на высоте, отмеченной при разметке. Горизонтальность проверяется по облицовке: перекос штанги после затяжки крепежа уже не выправить.

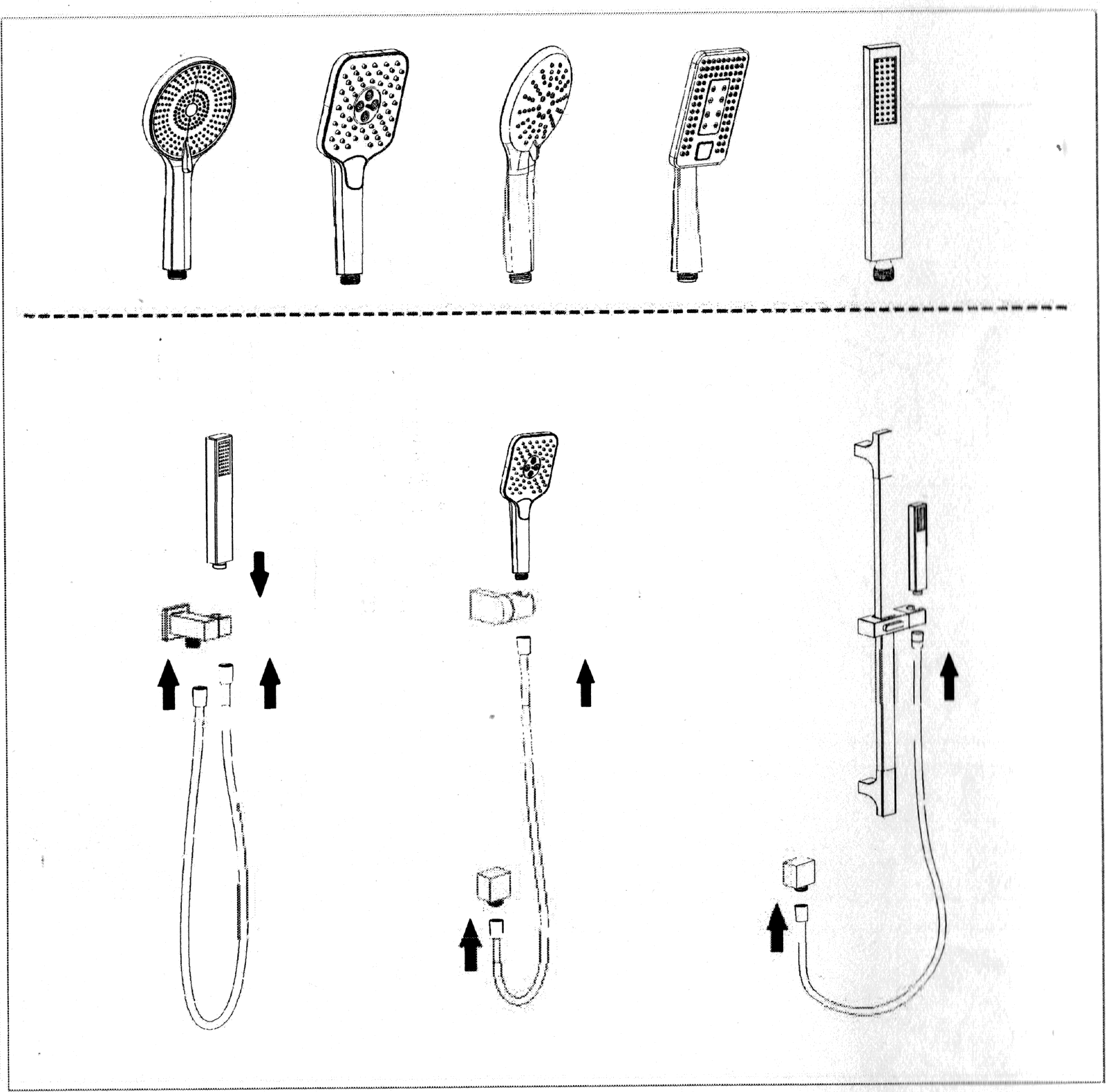

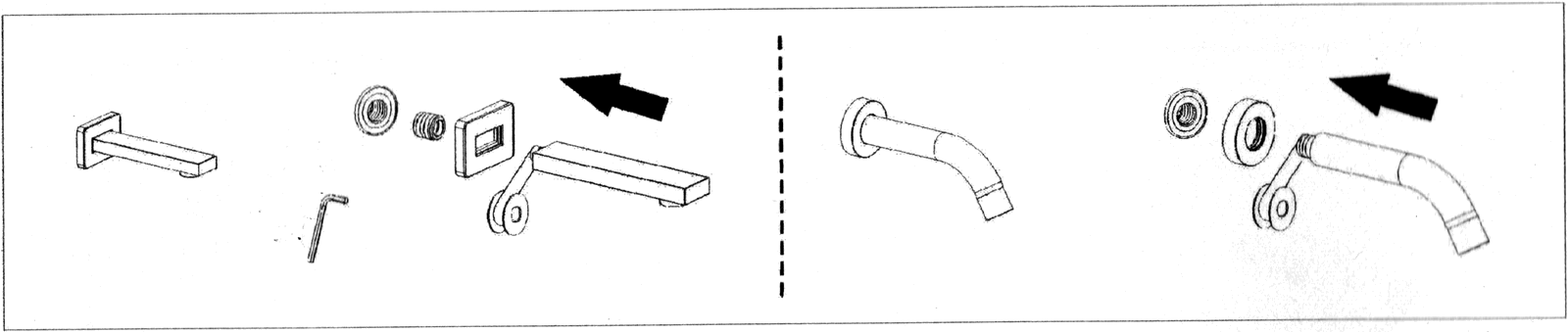

Шаг 6. Излив и ручной душ
Финальный шаг наружной сборки: излив подключается к своему выходу, ручной душ садится на держатель через гибкий шланг. После сборки система прогоняется во всех режимах переключения и проверяется на течь по каждому соединению.
Комплектация
Нумерованный перечень деталей
- Душевой кронштейн
- Верхний душ
- Душевая лейка
- Держатель лейки
- Держатель лейки
- Штанга
- Колено
- Декоративная панель
- Ручка
- Излив
Ремонт и типовые ситуации
Картридж изношен и подтекает
Отключите подачу воды, последовательно снимите ручку, декоративную панель и сальник, гаечным ключом выньте картридж вместе с медной втулкой. Отремонтируйте или замените картридж и соберите узел в обратном порядке.
Нет горячей или холодной воды
Проверьте, не засорены ли трубы и фильтры, сбалансировано ли давление и нет ли загрязнений в картридже.
Ослабло крепление внешних элементов
Держатели, штанга и кронштейн затягиваются через свои посадочные точки; при появлении люфта подтяните крепёж, не снимая облицовку скрытой части.
Очистка и уход за изделием
Уход за встраиваемыми системами проще, чем за настенными смесителями: главные враги поверхности — абразивы и накипь.
- Промывайте смеситель водой и вытирайте насухо мягкой хлопчатобумажной тканью
- Поверхностные загрязнения и накипь удаляйте жидким бесцветным средством для мытья стёкол
- Не используйте абразивные порошки, жёсткие губки и скребки
- Декоративную панель и ручку чистите без растворителей
Термостатическая колонна
Термостатическая душевая система CHIEZZA Bonivera
Для проектов с верхним душем на стойке есть отдельная страница: термостатическая колонна Bonivera собирается наружным монтажом, с настройкой температуры и ограничением на 38 °C.
Частые вопросы
Чем 3-функциональное подключение отличается от 2-функционального?
Количество выходов смесительного узла: у 2-функциональной системы работают излив и ручной душ, у 3-функциональной добавляется верхний душ. Схема трубопроводов выбирается на этапе разметки и меняется только до заделки стены.
Насколько глубоко утапливается корпус?
Разметка задаёт посадку 60–75 мм с учётом толщины облицовки: декоративная панель после отделки должна прилегать к плитке без зазора и без упора.
Подходит ли эта схема сразу к Ribago и Atalora?
Да, обе модели собираются по одной схеме: разметка, монтаж труб, установка корпуса и наружной обвязки у них совпадают, различие — в конфигурации комплекта.
Можно ли заменить картридж без снятия плитки?
Да, картридж вынимается через лицевую часть: ручка и декоративная панель снимаются последовательно, дальше узел разбирается гаечным ключом в описанном порядке. Скрытая часть корпуса при этом остаётся в стене.
