Термостатические смесители CHIEZZA: монтаж, калибровка и обслуживание

Термостатический смеситель держит выбранную температуру воды независимо от скачков давления в системе — но только если он подключён и выставлен точно. Ниже — вся схема Ribago и Atalora: технические данные, подключение на межосевое 150 мм, предохранительный упор 38 °C и обслуживание картриджа.

К схеме монтажа Схема термостатической колонны

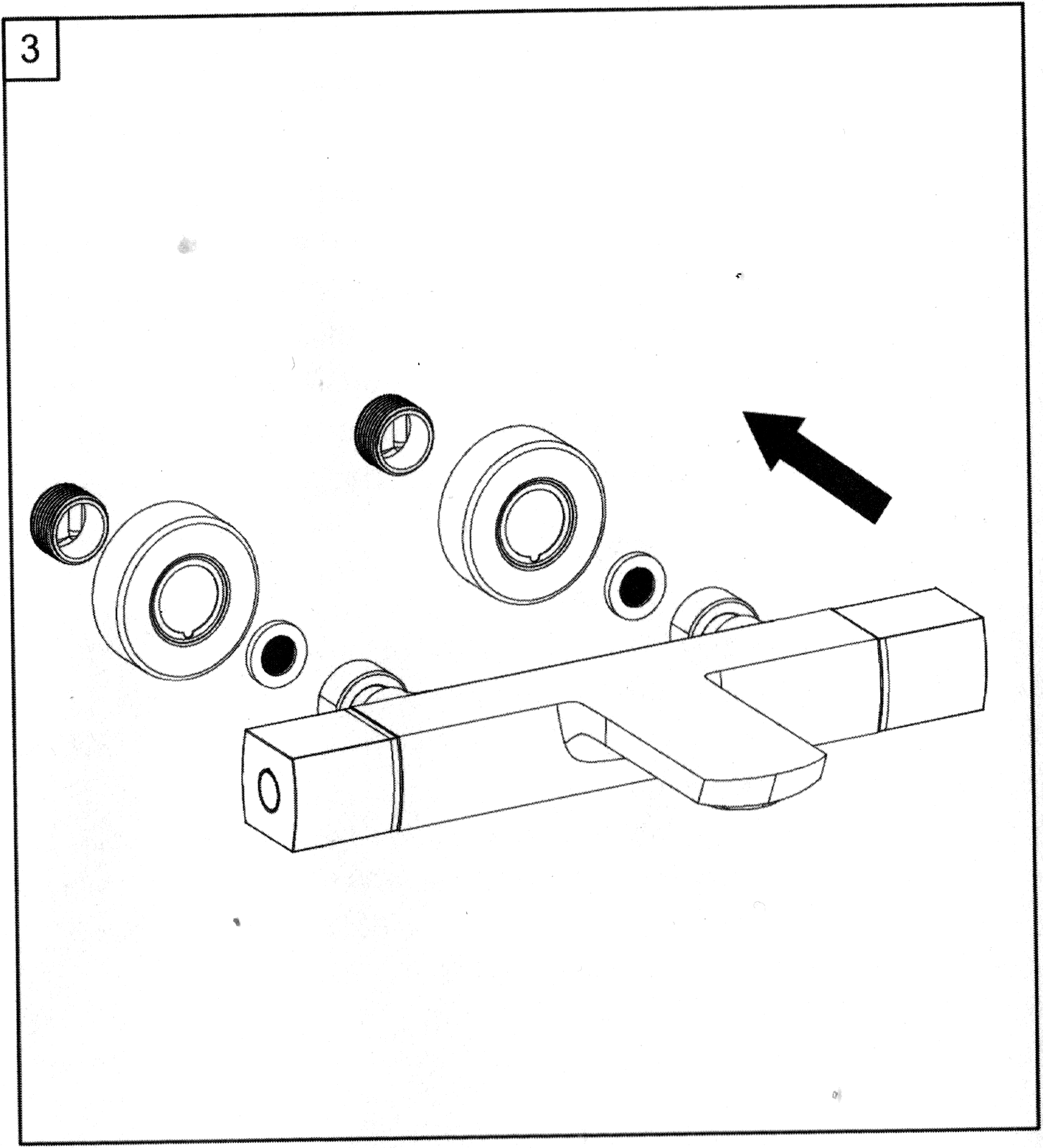

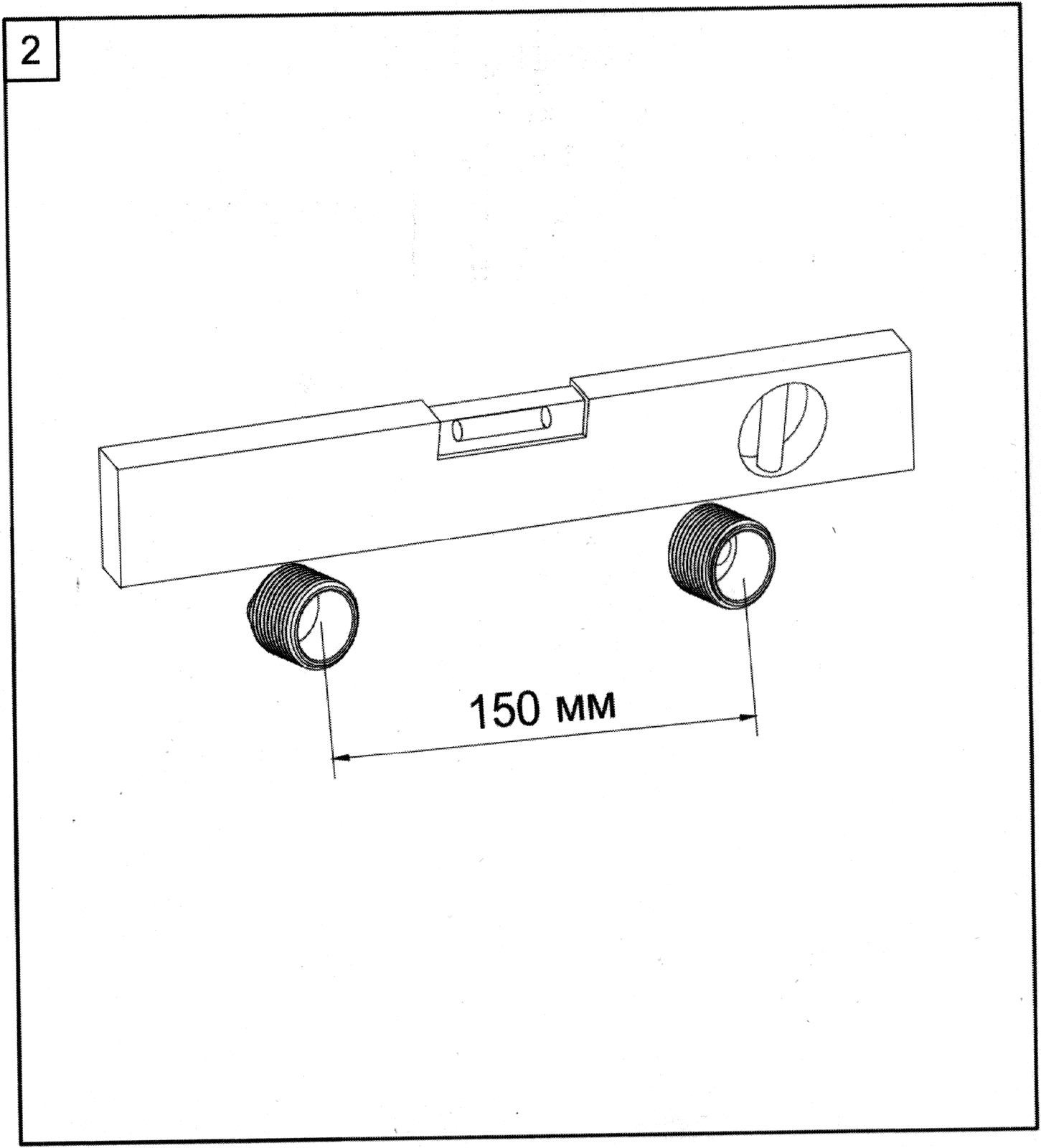

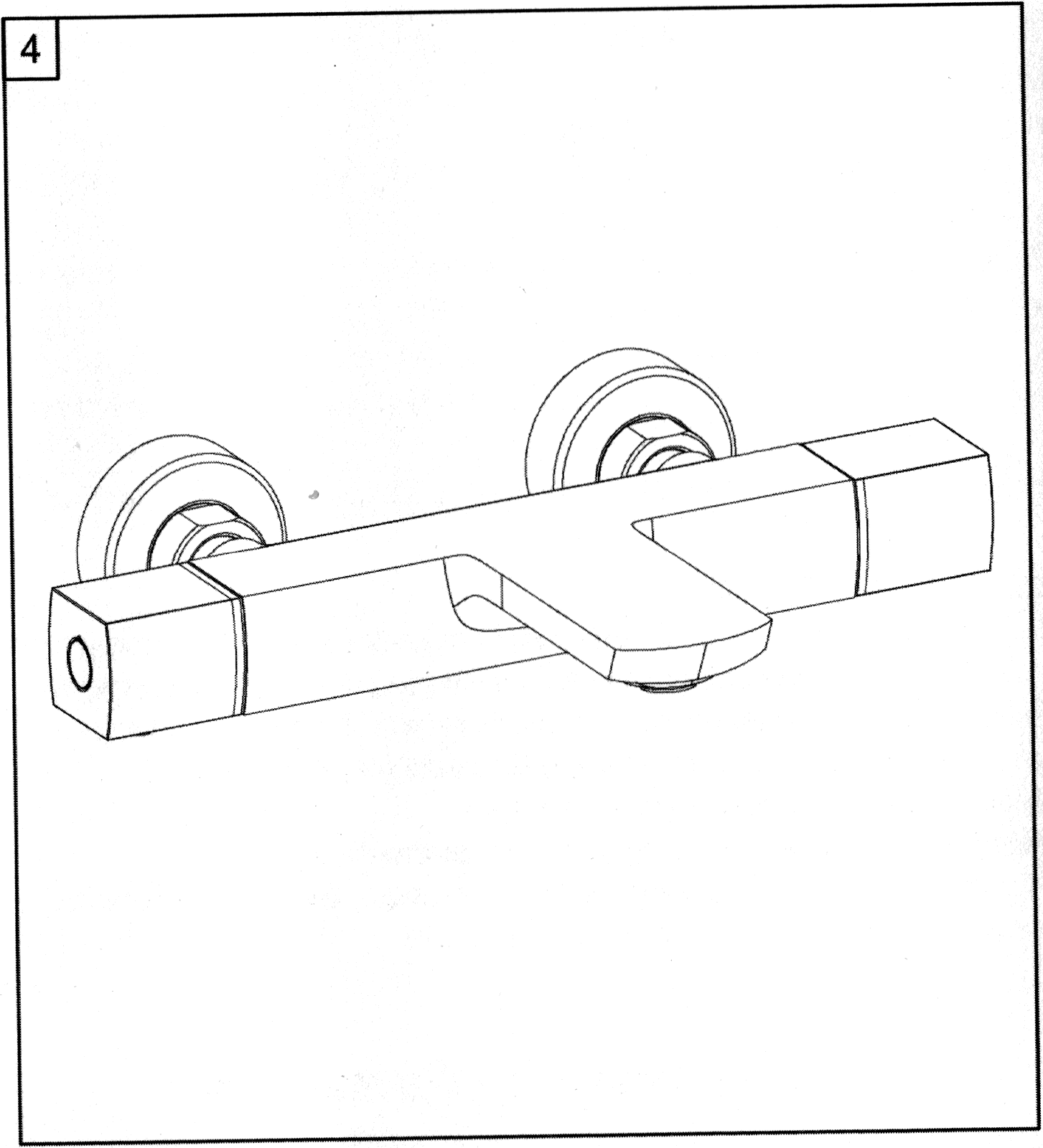

Схема подключения термостатического смесителя CHIEZZA Ribago: горячая и холодная вода, межосевое 150 мм — Схема подключения к линиям на межосевое 150 мм

38 °C

предохранительный упор температуры

15–50 °C

диапазон смешанной воды

6 бар

максимальное рабочее давление

6–12 л/мин

расход при давлении 3 бар

Технические данные

Минимальное давление потока без сопротивления на выходе: 0,5 бар
Минимальное давление потока при сопротивлении на выходе: 1 бар
Максимальное рабочее давление: 6 бар
Рекомендуемое давление потока: 1–5 бар
Максимальная температура воды на входе горячей линии: 80 °C
Рекомендуемая температура воды на входе горячей линии: 60–70 °C
Температура горячей линии при подаче: минимум на 2 °C выше смешанной
Диапазон температур смешанной воды: 15–50 °C
Расход при давлении потока 3 бар: 6–12 л/мин
Предохранительный упор: 38 °C
Межосевое расстояние подводок: 150 мм

Смесители калибруются на заводе при давлении потока 3 бар с обеих сторон; точная установка 38 °C выполняется при монтаже.

Перед монтажом

Несоблюдение стороны подключения приводит к необратимому повреждению картриджа: перед установкой продуйте линии и сверьте стороны подачи, затем выполняйте монтаж по схеме.

Что проверить до монтажа

Линии подачи продуты для очистки от загрязнений
Горячая вода подключается слева, холодная — справа из рабочего положения
Давление в системе в паспортных пределах: 0,5–6 бар, рекомендуется 1–5 бар
При давлении потока более 5 бар нужен редукционный клапан на подающей линии

Проверки после установки

Соединения затянуты и проверены на герметичность
Смеситель выровнен по горизонтали, вертикали и параллельно стене по уровню на кулачках
Предохранительный упор 38 °C срабатывает при повороте ручки
Кнопка на ручке термостата отменяет ограничение и открывает более высокую температуру

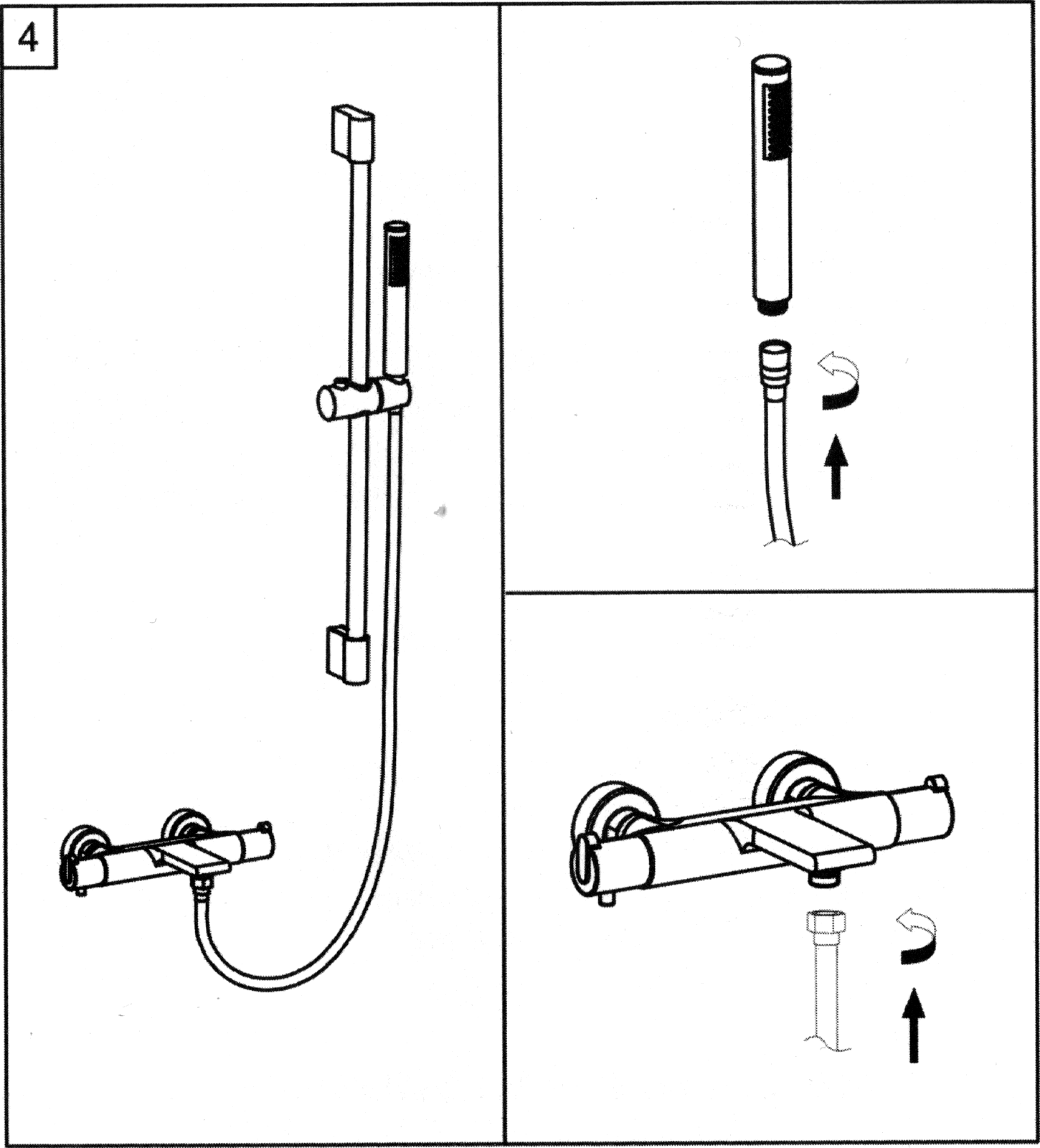

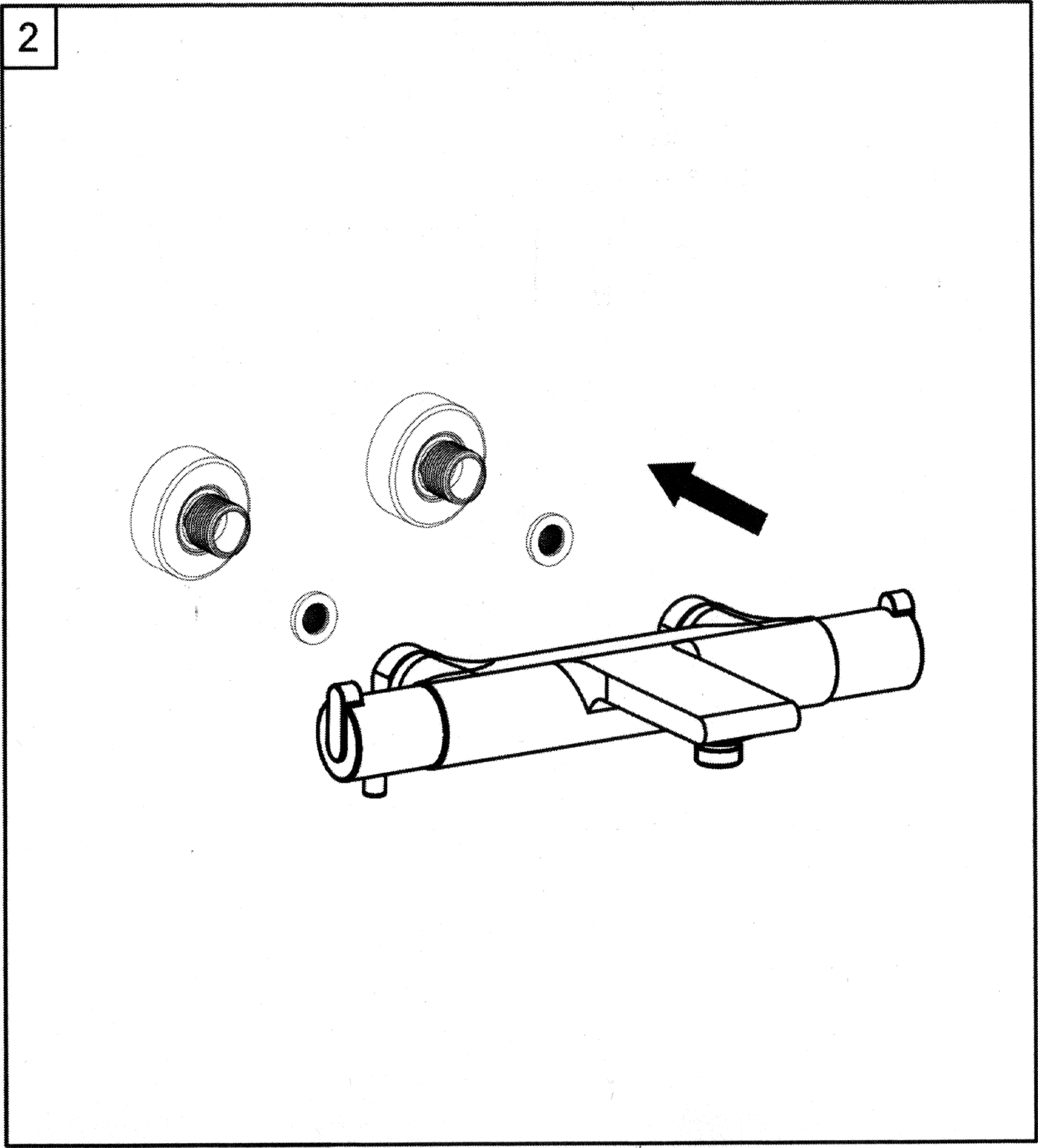

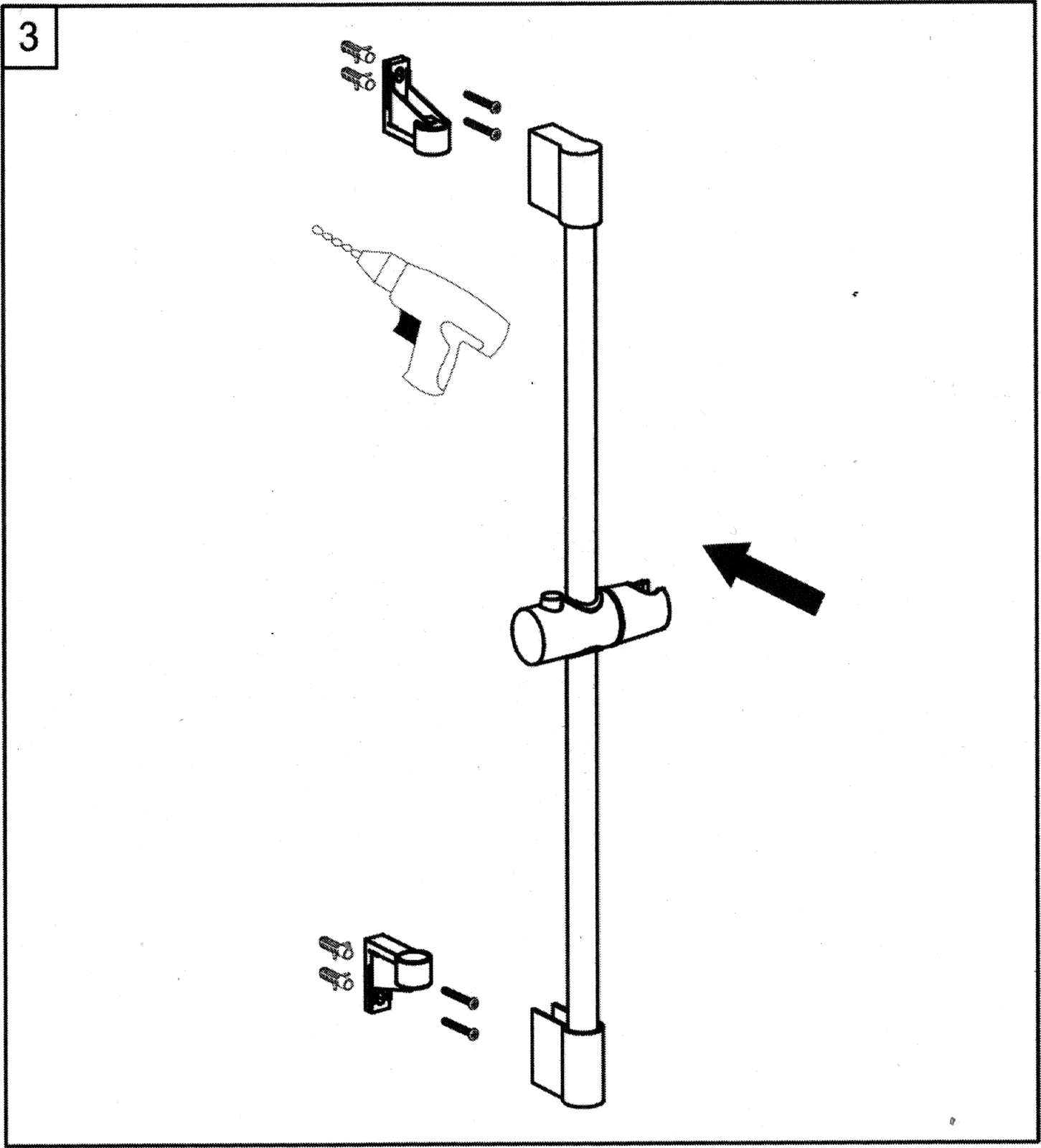

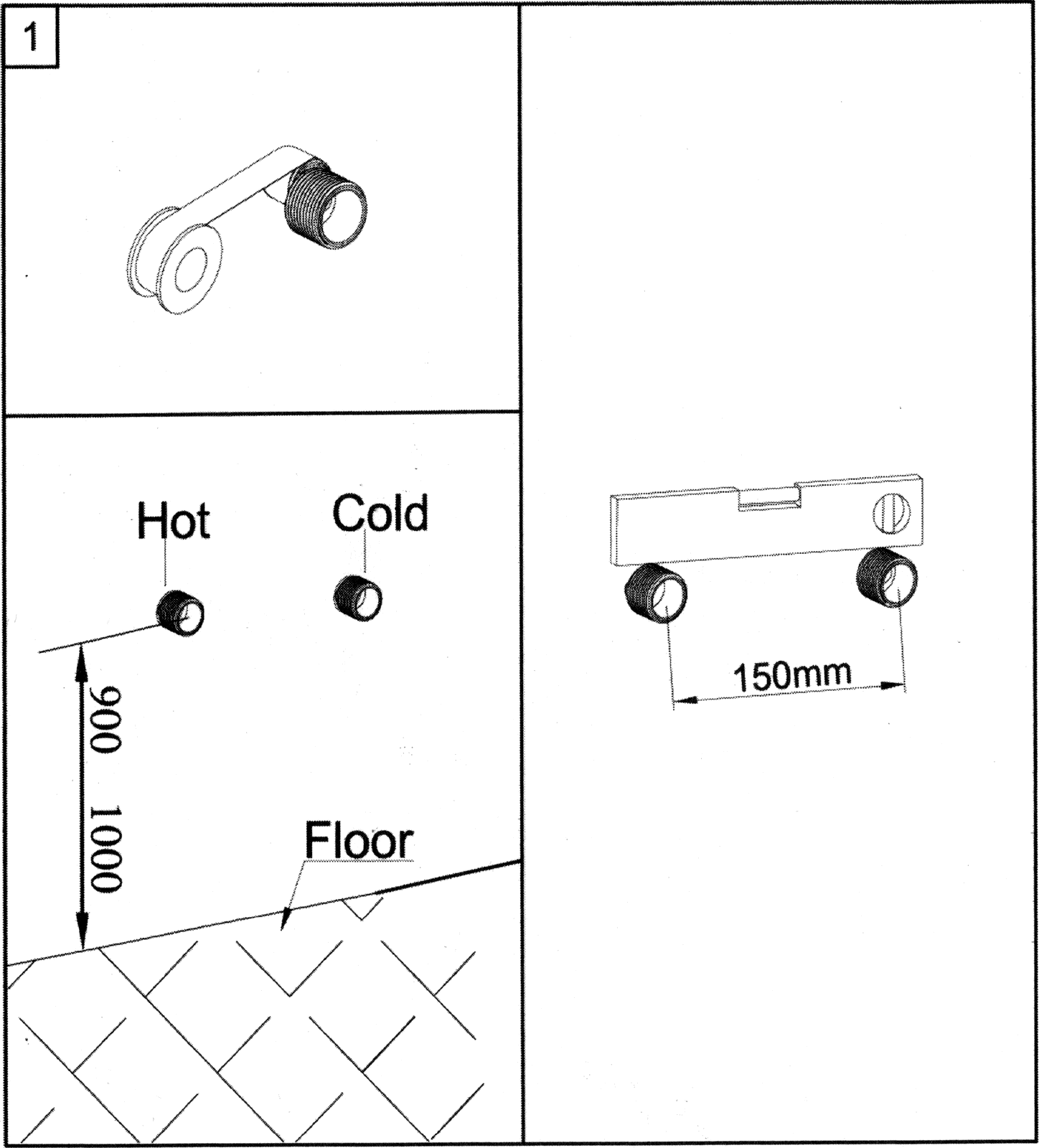

Монтаж по шагам

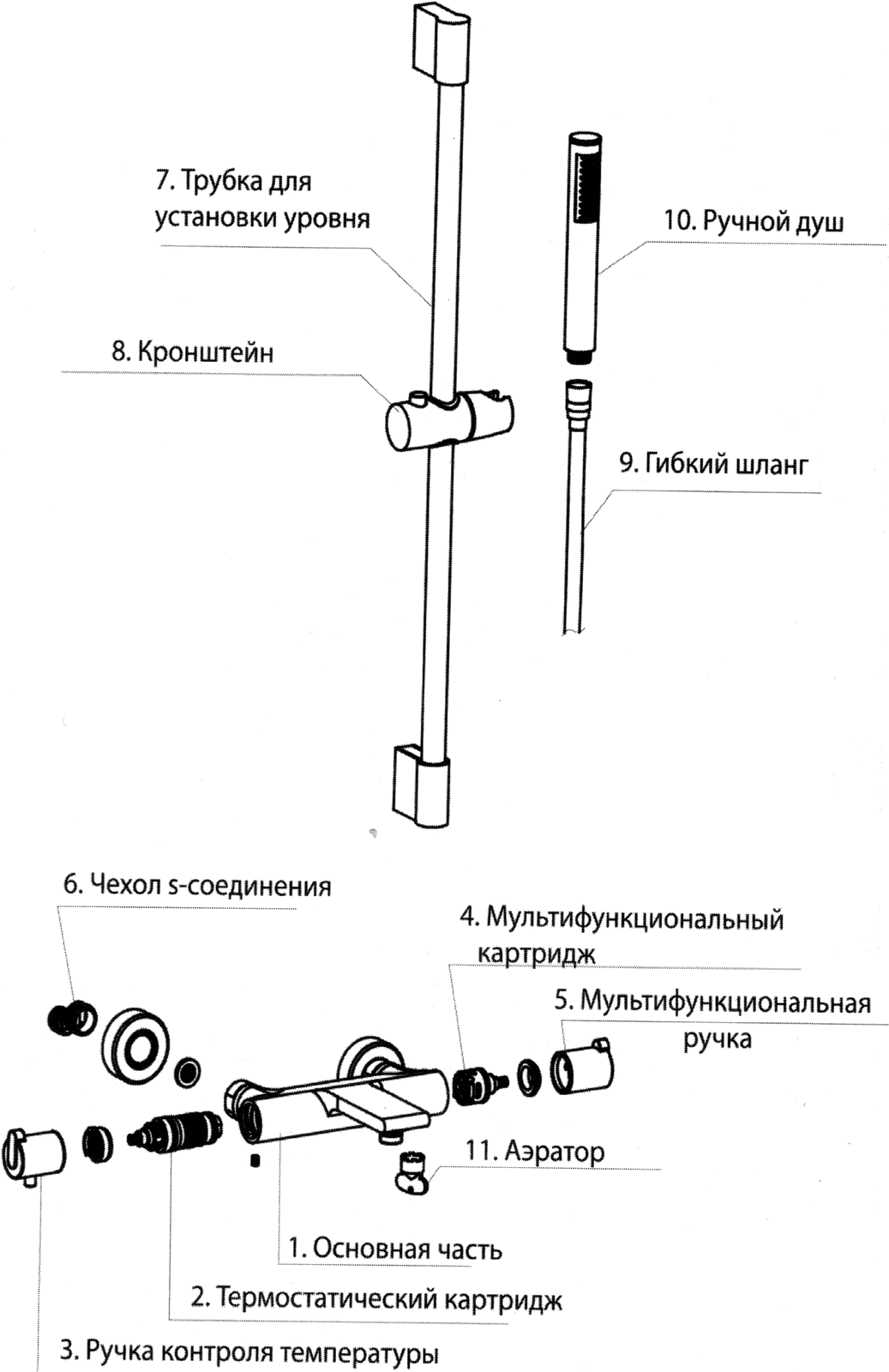

Рисунок комплекта термостатического смесителя CHIEZZA Atalora с нумерованными деталями

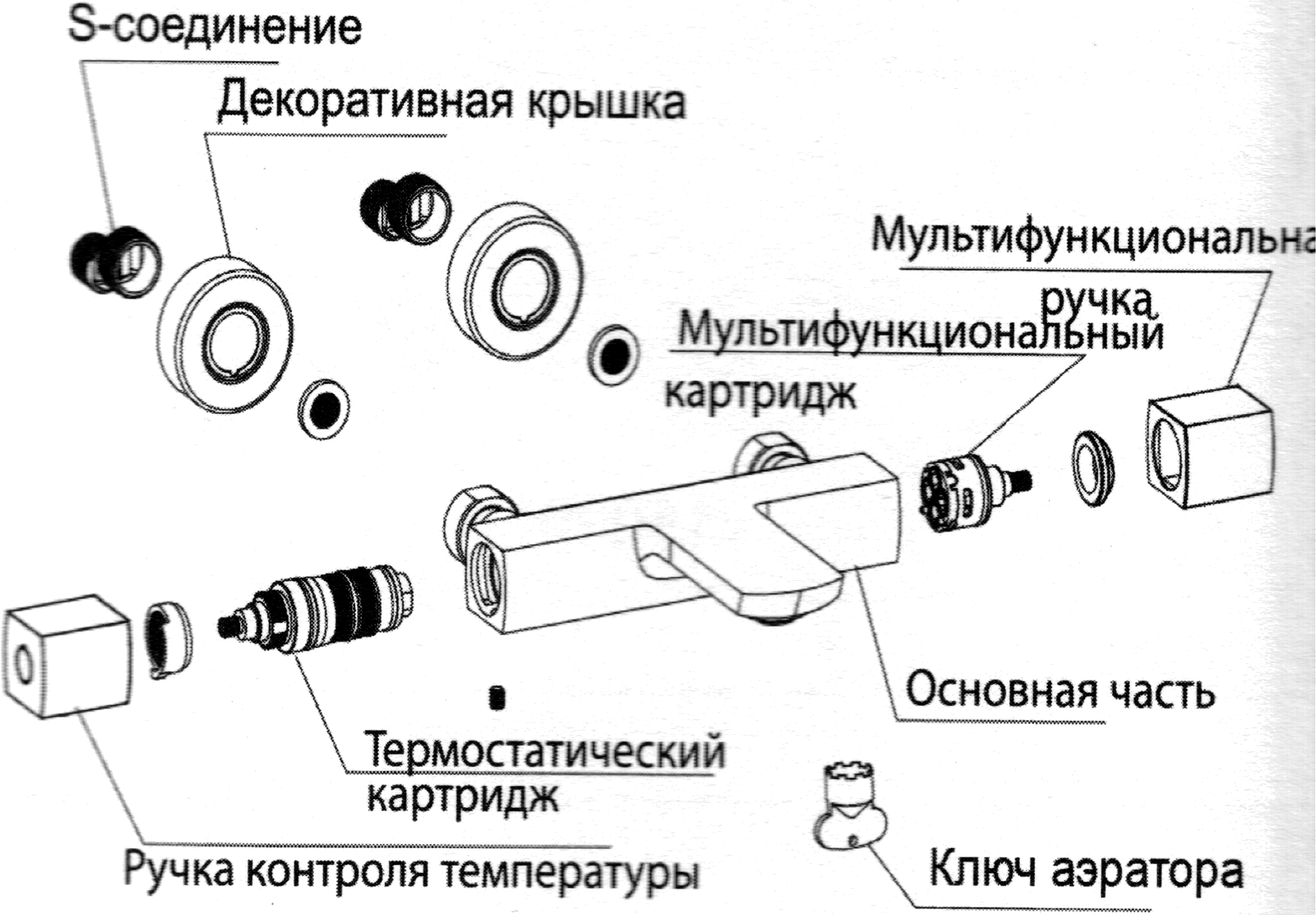

Комплектация

Ribago — 6 позиций

Atalora — 11 позиций

Если что-то пошло не так

Нет горячей или холодной воды

Проверьте, не засорены ли трубы или фильтры, сбалансировано ли давление и нет ли загрязнений в термостатическом картридже.

Ручка термостата движется туго

Оставив воду включённой, несколько раз поверните ручку термостата — движение станет более плавным.

Термостат не удерживает температуру

Сверьте условия с техническими данными: горячая линия минимум на 2 °C выше смешанной, давление в пределах 1–5 бар. Затем повторно откалибруйте термостатический картридж по шагам настройки температуры.

Обслуживание термостатического картриджа

Для длительной работы смесителю нужно регулярное обслуживание: картридж вынимается снизу корпуса, узел чистится и смазывается.

Извлеките термостатический картридж, ослабив винты на нижней стороне корпуса
Загрязнения и известковый налёт удалите уксусом или смягчающим средством
Место соединения смажьте термостойкой смазкой или маслом
Установите картридж в обратном порядке и проверьте работу при включённой воде
Поверхности смесителя промывайте водой с мылом, без кислотных средств, жёстких губок и стальной ваты
Аэратор чистите регулярно, чтобы предотвратить засорение; в зонах с жёсткой водой — чаще

Та же логика на стойке

Термостатическая душевая система CHIEZZA Bonivera

Если термостат нужен не на борту ванны, а на стойке с верхним душем — колонна Bonivera собирает ту же схему в другой компоновке: трубное подключение, планка уровня, настройка температуры и ограничение на 38 °C.

Схема термостатической колонны

Частые вопросы

Зачем нужен предохранительный упор 38 °C?

Ограничитель удерживает ручку в безопасном диапазоне до 38 °C — чтобы ребёнок или гость случайно не открыл кипяток. Нажав кнопку на ручке термостата, ограничение отменяется и доступна более высокая температура.

При каких условиях упор соответствует ровно 38 °C?

Паспортная калибровка рассчитана на вход горячей воды 65 °C, холодной — 12 °C при давлении потока 3 бар. Фактическая температура может меняться с давлением и температурой линий, поэтому упор калибруется прямо при монтаже.

Что будет, если перепутать горячую и холодную линии?

Горячая вода подключается слева, холодная справа, иначе возможен необратимый ущерб картриджу. Стороны проверяются до подачи воды на собранный смеситель.

Как часто обслуживать картридж?

Регулярность зависит от жёсткости воды. Признак к обслуживанию — тугой ход ручки термостата: сначала несколько раз проработайте ручку при включённой воде, при сохранении тугого хода извлеките картридж, удалите налёт уксусом и смажьте узел термостойкой смазкой.
